Produkta apraksts

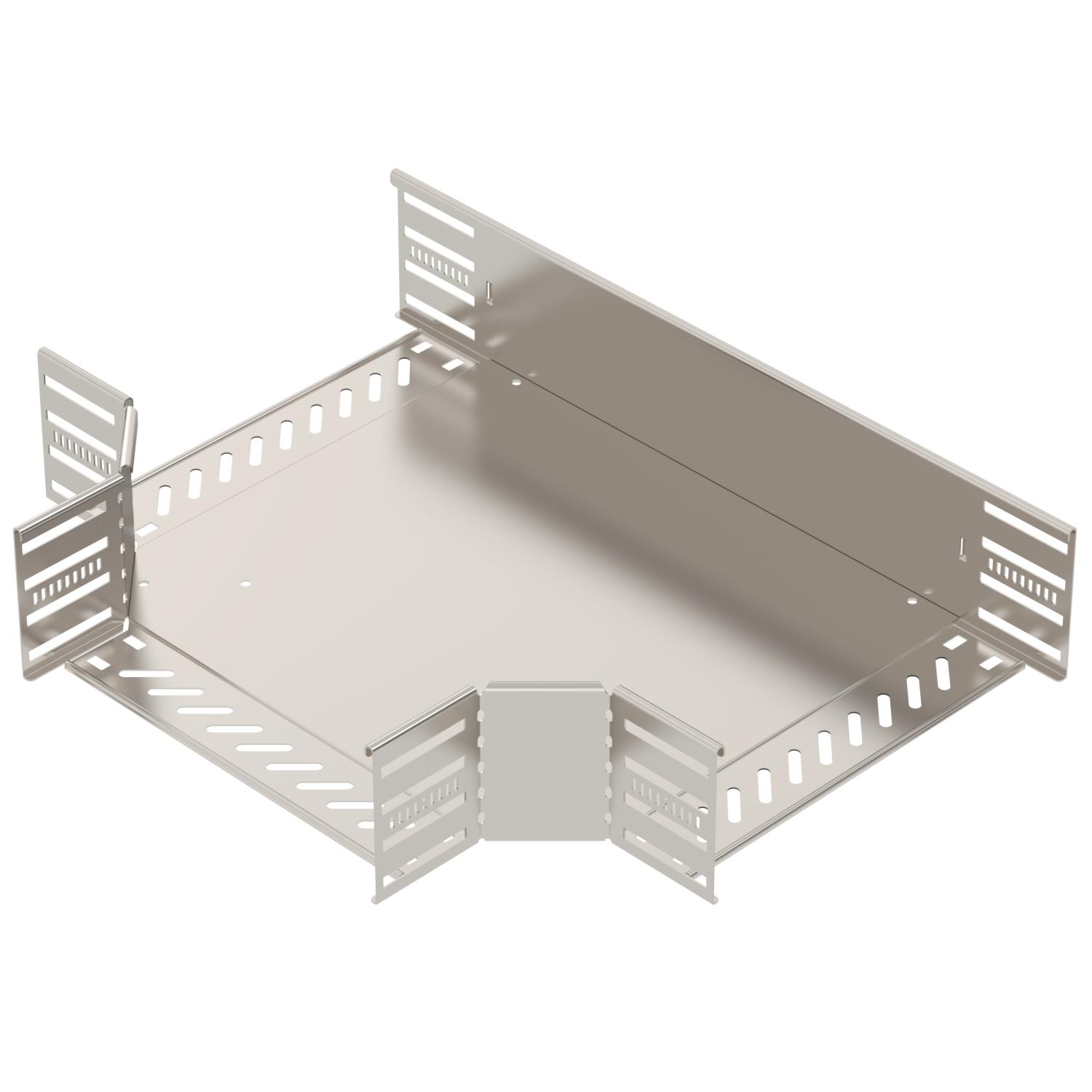

T veida detaļa horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprinājumu materiāli jāpasūta atsevišķi.
- Tehniskie dati
-
Tehniskie dati
Atzarojuma platums 300 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 33 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 110x300 Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Konstrukcijas veids T veidgabals, horizontāls Loksnes biezums 1 mm Materiāls Nerūsējošais tērauds 1.4301 Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Savienotāja izpildījums iebūvēts savienotājs Virsma neizolēts, apstrādāts Izmēri

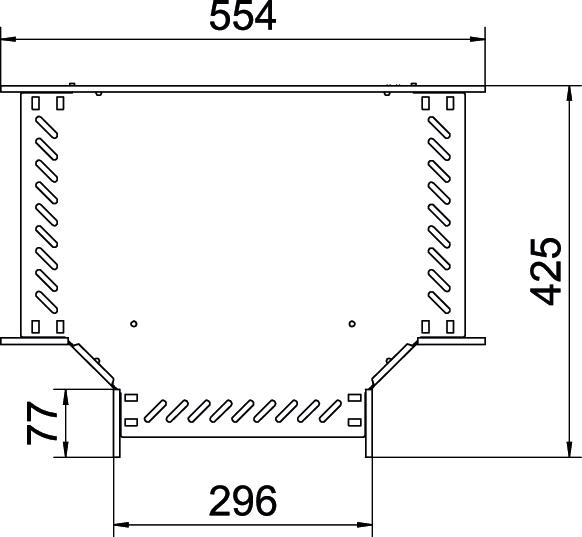

Augstums 110 mm Platums 300 mm - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa RT 130 A2 / 6038364 , 0.20MB , pdfAtbilstības deklarācija RT 130 A2 / 6038364 , 0.17MB , pdfApvienotās Karalistes atbilstības deklarācija RT 130 A2 / 6038364 , 0.14MB , pdfREACH Atbilstības deklarācija RT 130 A2 / 6038364 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 130 A2 / 6038364 , 0.13MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfMontāžas instrukcija Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfMontāžas instrukcija Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
