T veida atzarojums 110 FT 200 | 2

morepic-1

morepic-2

T veida atzarojums 110 FT

Preces Nr. 6312713 | EAN 4012196302710

Preces Nr. / Tips

Platums

Metāla biezums	2 mm

Produkta apraksts

Produkta apraksts

Horizontāla T-veida detaļa visām gara laiduma kabeļu trepēm ar malas augstumu 110 mm.

Tehniskie dati

Izmēri

Augstums	110 mm
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	jā
Izmērs	110x200
Izmērs B	200 mm
Izmērs R	500 mm
Konstrukcijas veids	Atzarojums, simetrisks
Krāsa	cinks

Materiāls	Tērauds
Metāla biezums	2 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu malas konstrukcija	plakans profils
Spraišļu izpildījums	Necaurumots profils
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	Metāla biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
WLT 1120 FT	200 mm	2 mm	6312713	Gabals	1 Gabals
WLT 1130 FT	300 mm	2 mm	6312721	Gabals	1 Gabals
WLT 1140 FT	400 mm	2 mm	6312748	Gabals	1 Gabals
WLT 1150 FT	500 mm	2 mm	6312756	Gabals	1 Gabals
WLT 1160 FT	600 mm	2 mm	6312764	Gabals	1 Gabals

Lejupielādes

Datu lapa WLT 1120 FT / 6312713 , 0.20MB , pdf

ES Atbilstības deklarācija WLT 1120 FT / 6312713 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija WLT 1120 FT / 6312713 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija Weitspannkabelleitern , 11.33MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

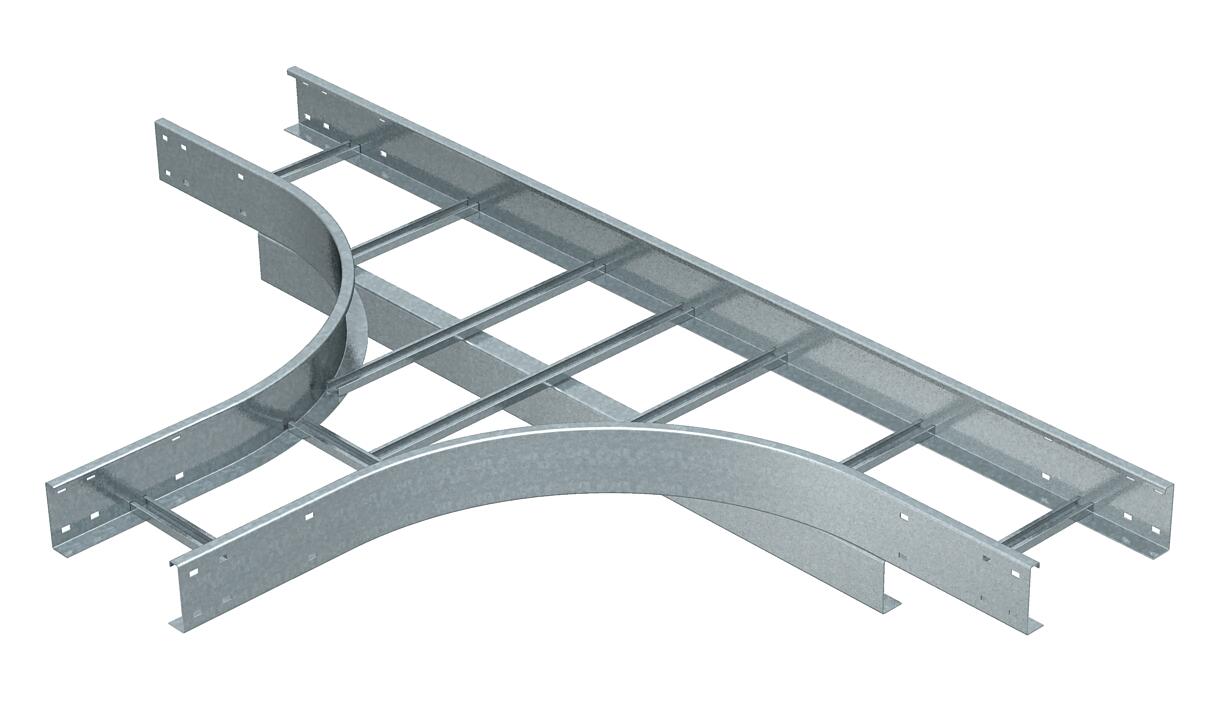

Produkta zīmējums WLT 1120 FT / 6312713, 58.01 kB, jpg

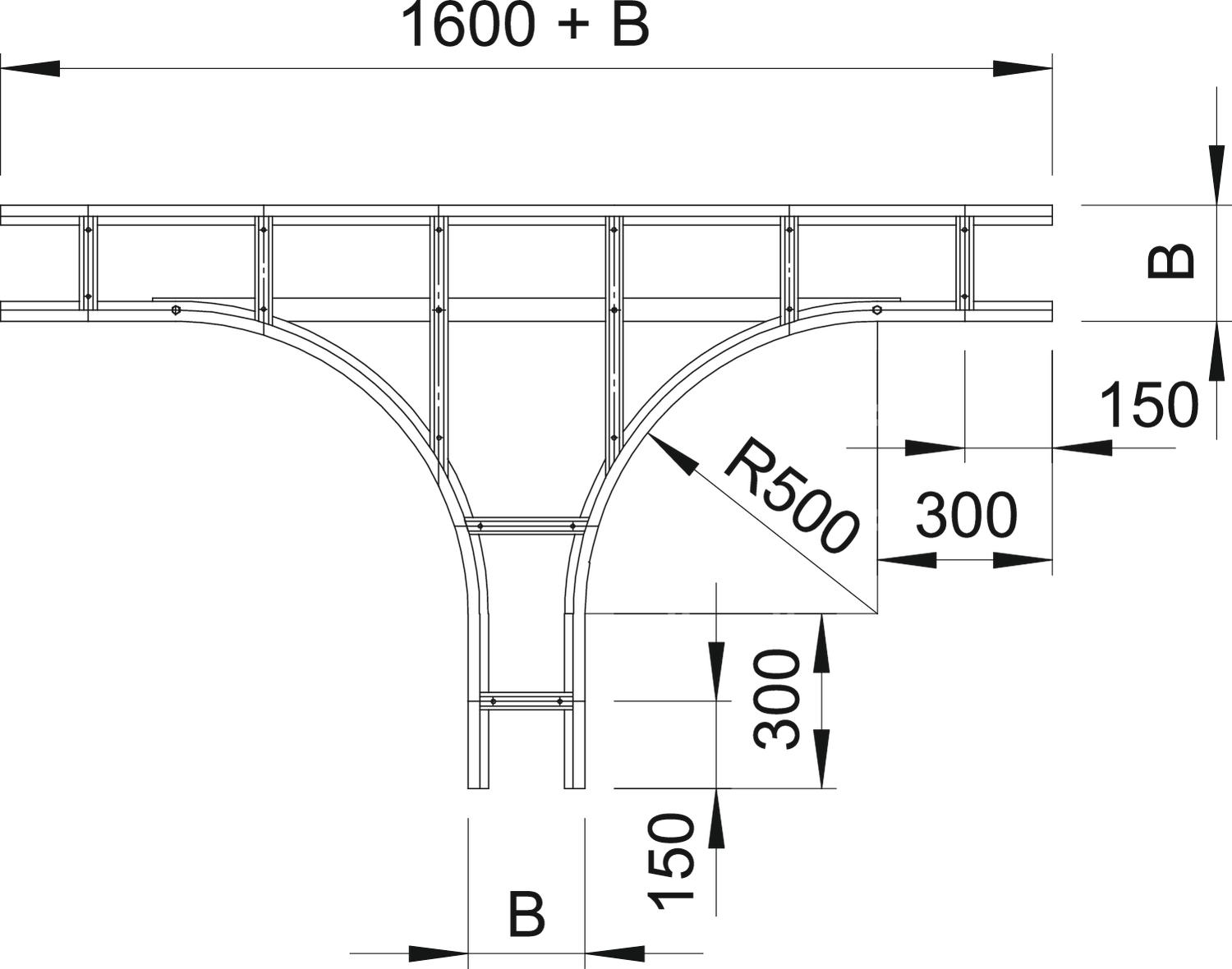

Dimensiju zīmējums WLT 1120 FT / 6312713, 84.21 kB, jpg

WLT 1120 FT / 6312713

6312713_KSTP1.stp, 0.98 MB
