- Produkta apraksts
-
Produkta apraksts

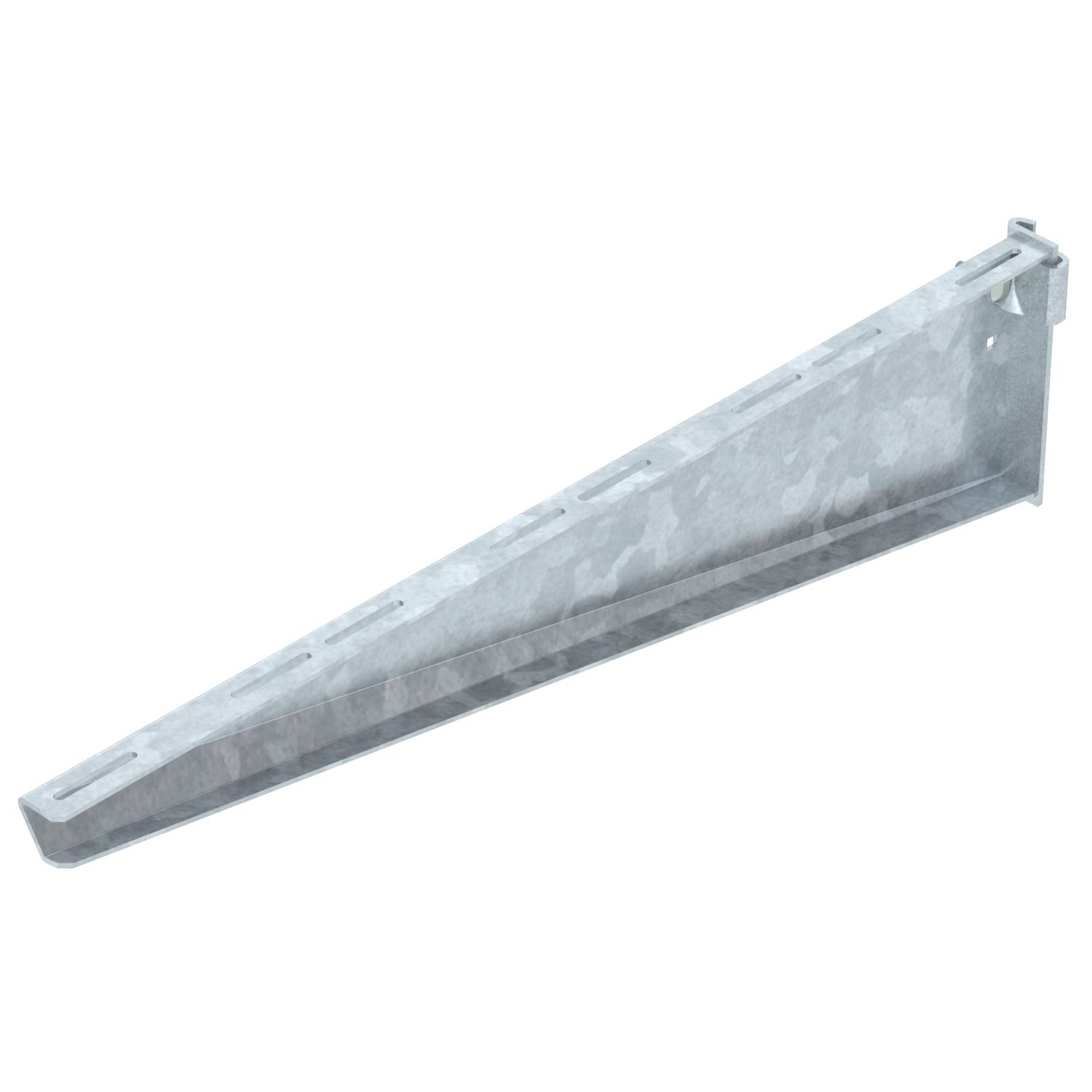

Smaga izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
- Tehniskie dati
-
Tehniskie dati
F, izteikts kN 5,5 kN Funkciju nodrošināšana nē Izmērs B810mm Izpildījums Statņa balstenis Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Virsma karsti cinkots Izmēri

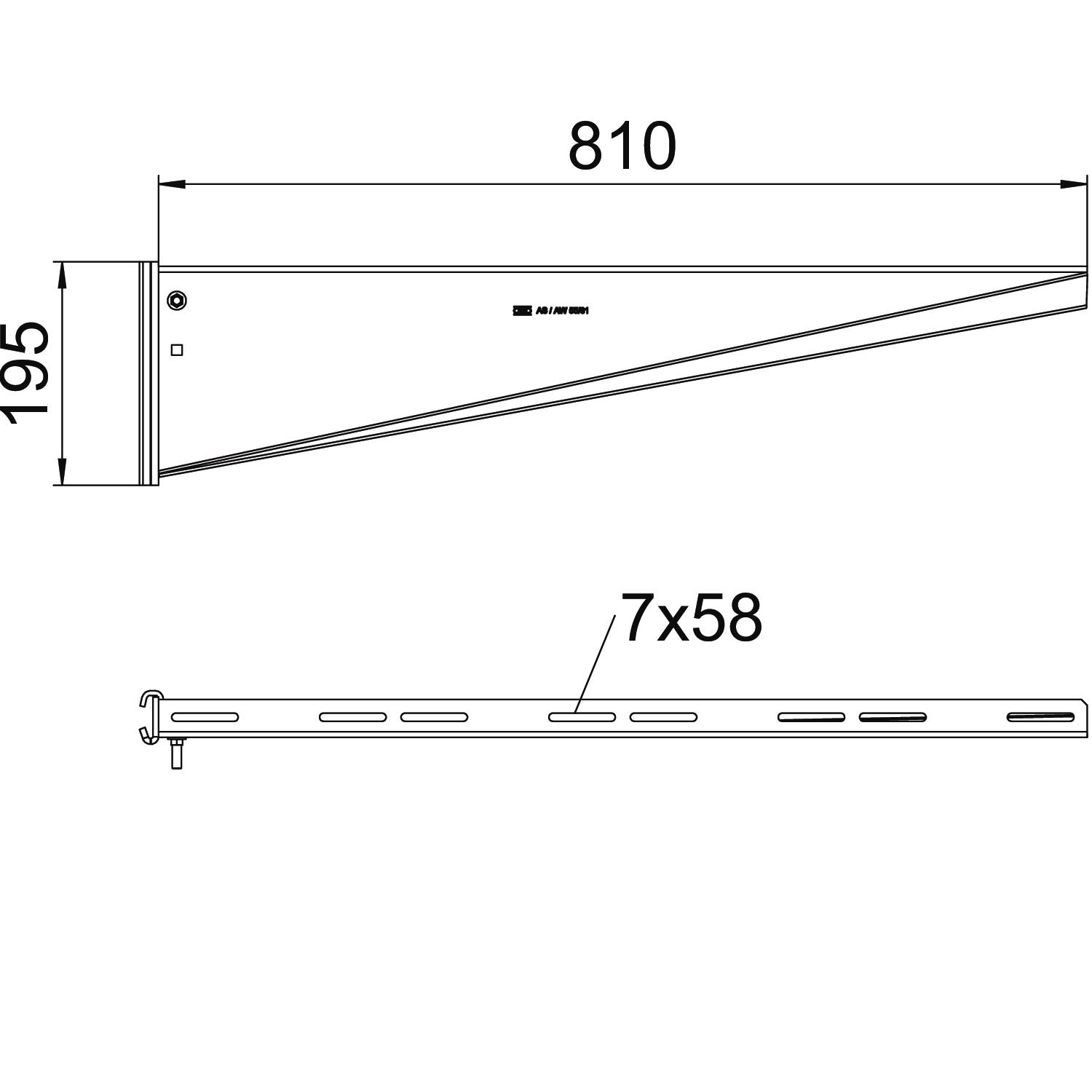

Augstums 195 mm Garums 41 mm Izmērs A 41 mm Izmērs B 810 mm Izmērs H 195 mm Izmērs L 810 mm Platums 810 mm Tehniskie dati
AS 55 tipa balstena slodzes diagramma
- Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
- Pieļaujamais balsteņa noslogojums kN bez montāžas svara
- Slodzes līkne ar mm izteiktu balsteņa garumu
- Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa AS 55 81 FT / 6419328 , 0.20MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija AS 55 81 FT / 6419328 , 0.15MB , pdfREACH Atbilstības deklarācija AS 55 81 FT / 6419328 , 0.12MB , pdfRoHS Atbilstības deklarācija AS 55 81 FT / 6419328 , 0.12MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfMontāžas instrukcija I veida statņu sistēmas montāžas instrukcija , 0.03MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
