- Produkta apraksts
-
Produkta apraksts

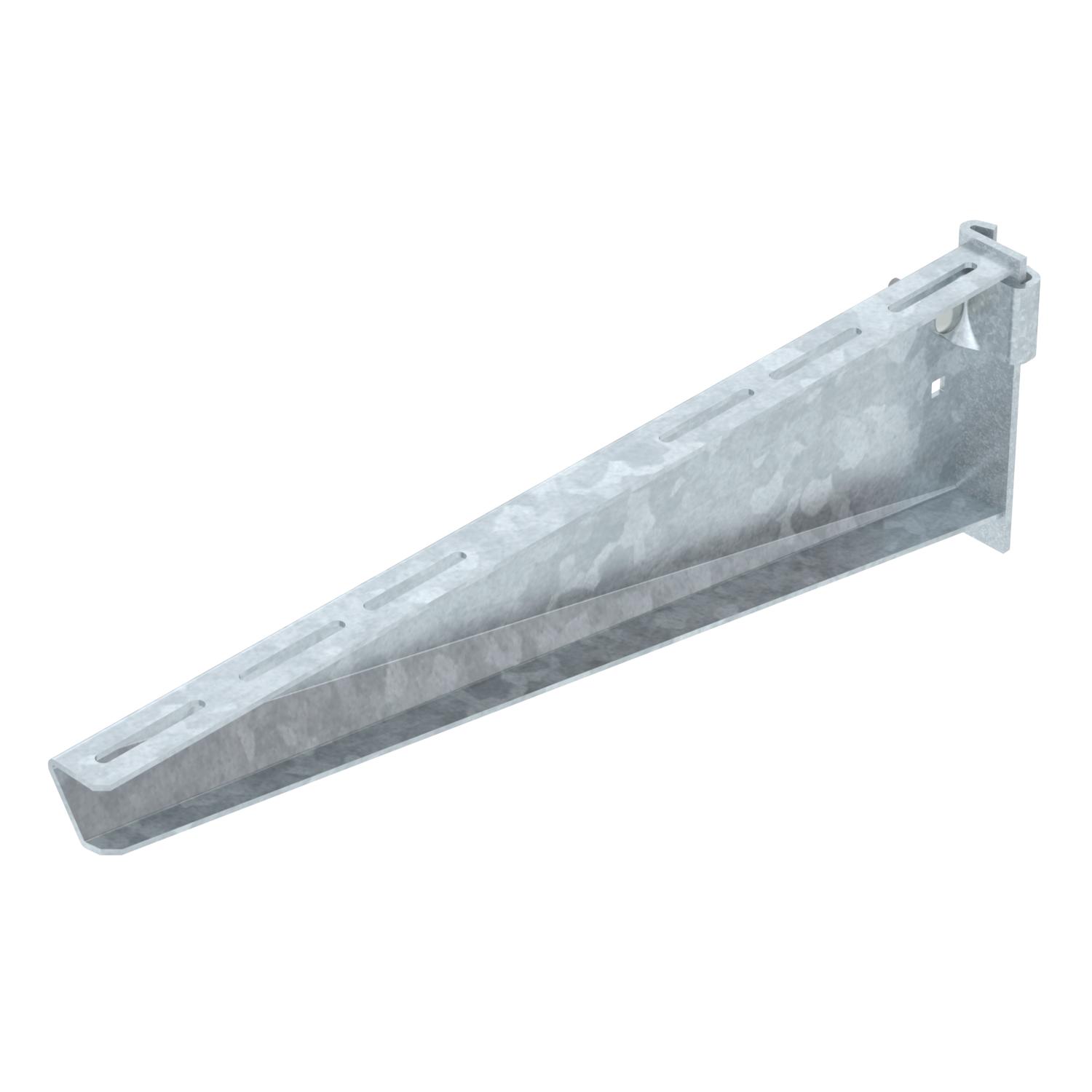

Smaga izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
- Tehniskie dati
-
Tehniskie dati
F, izteikts kN 5,5 kN Funkciju nodrošināšana nē Izmērs B560mm Izpildījums Statņa balstenis Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Virsma karsti cinkots Izmēri

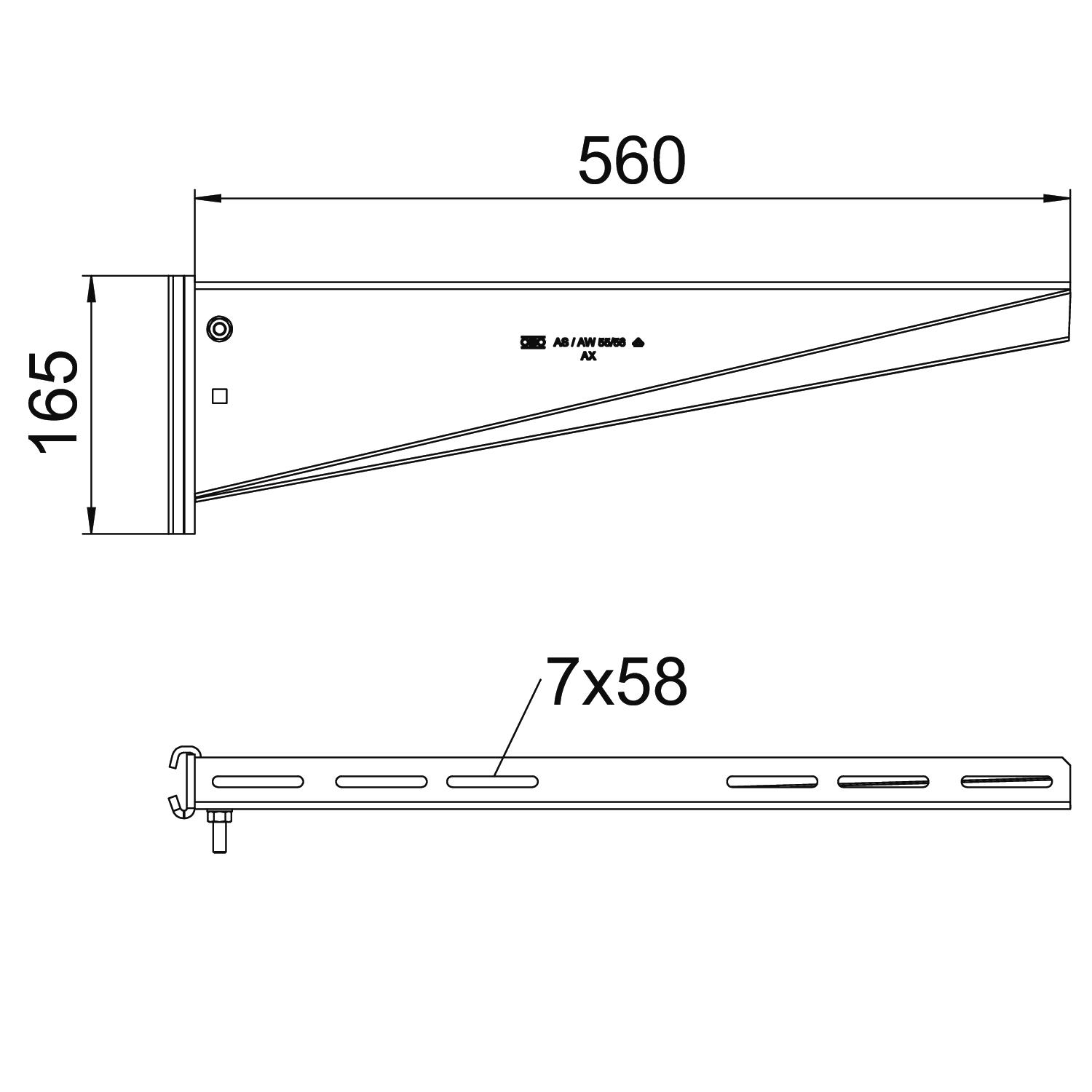

Augstums 165 mm Garums 41 mm Izmērs A 41 mm Izmērs B 560 mm Izmērs H 165 mm Izmērs L 560 mm Platums 560 mm Tehniskie dati
AS 55 tipa balstena slodzes diagramma
- Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
- Pieļaujamais balsteņa noslogojums kN bez montāžas svara
- Slodzes līkne ar mm izteiktu balsteņa garumu
- Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa AS 55 56 FT / 6419310 , 0.23MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija AS 55 56 FT / 6419310 , 0.15MB , pdfREACH Atbilstības deklarācija AS 55 56 FT / 6419310 , 0.12MB , pdfRoHS Atbilstības deklarācija AS 55 56 FT / 6419310 , 0.12MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfMontāžas instrukcija I veida statņu sistēmas montāžas instrukcija , 0.03MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
