Statņa balstenis AS 55

Preces Nr. 6419292 | EAN 4012195872924

41 mm
5,5 kN
Produkta apraksts

Produkta apraksts

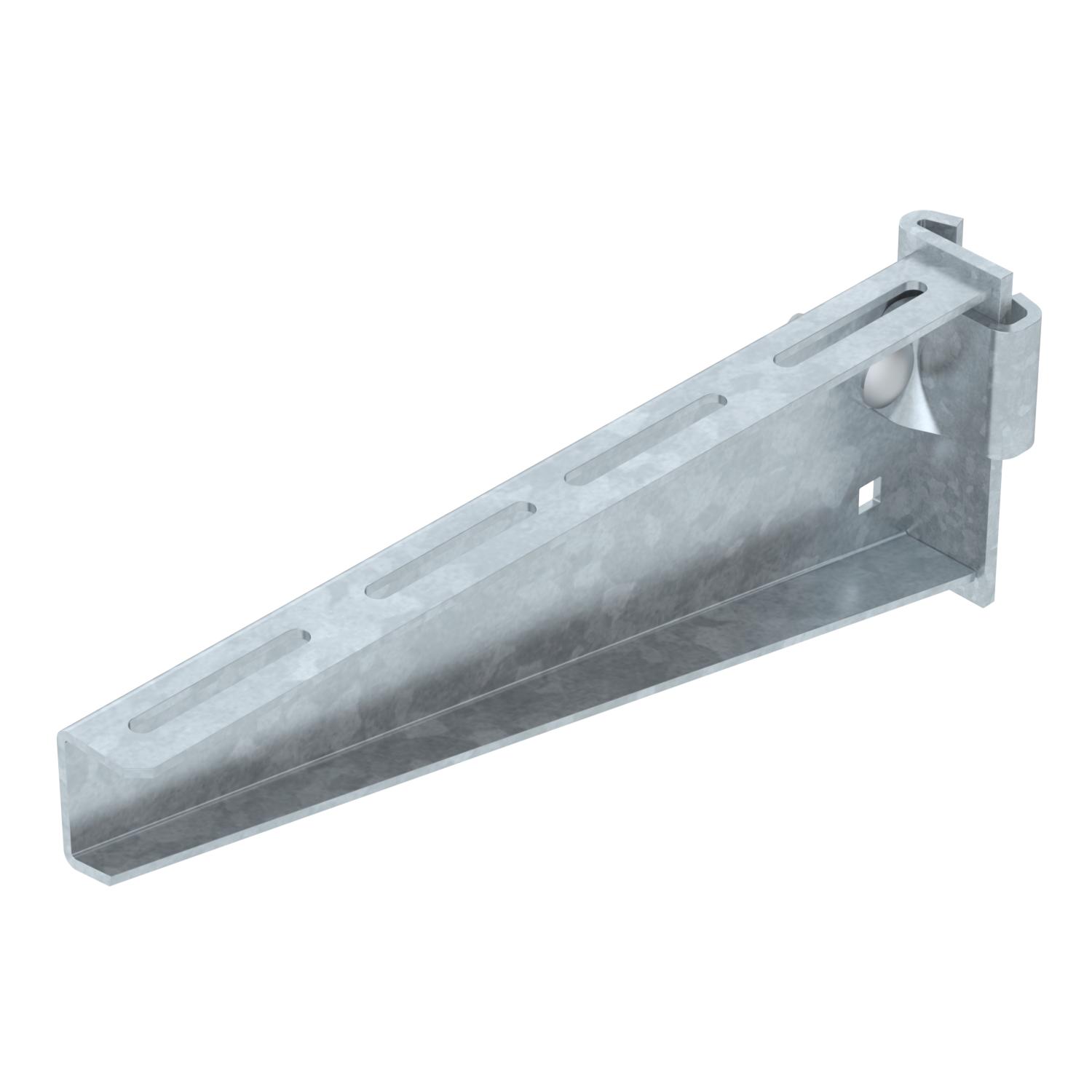

Smaga izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • I-veida statnis
Tehniskie dati

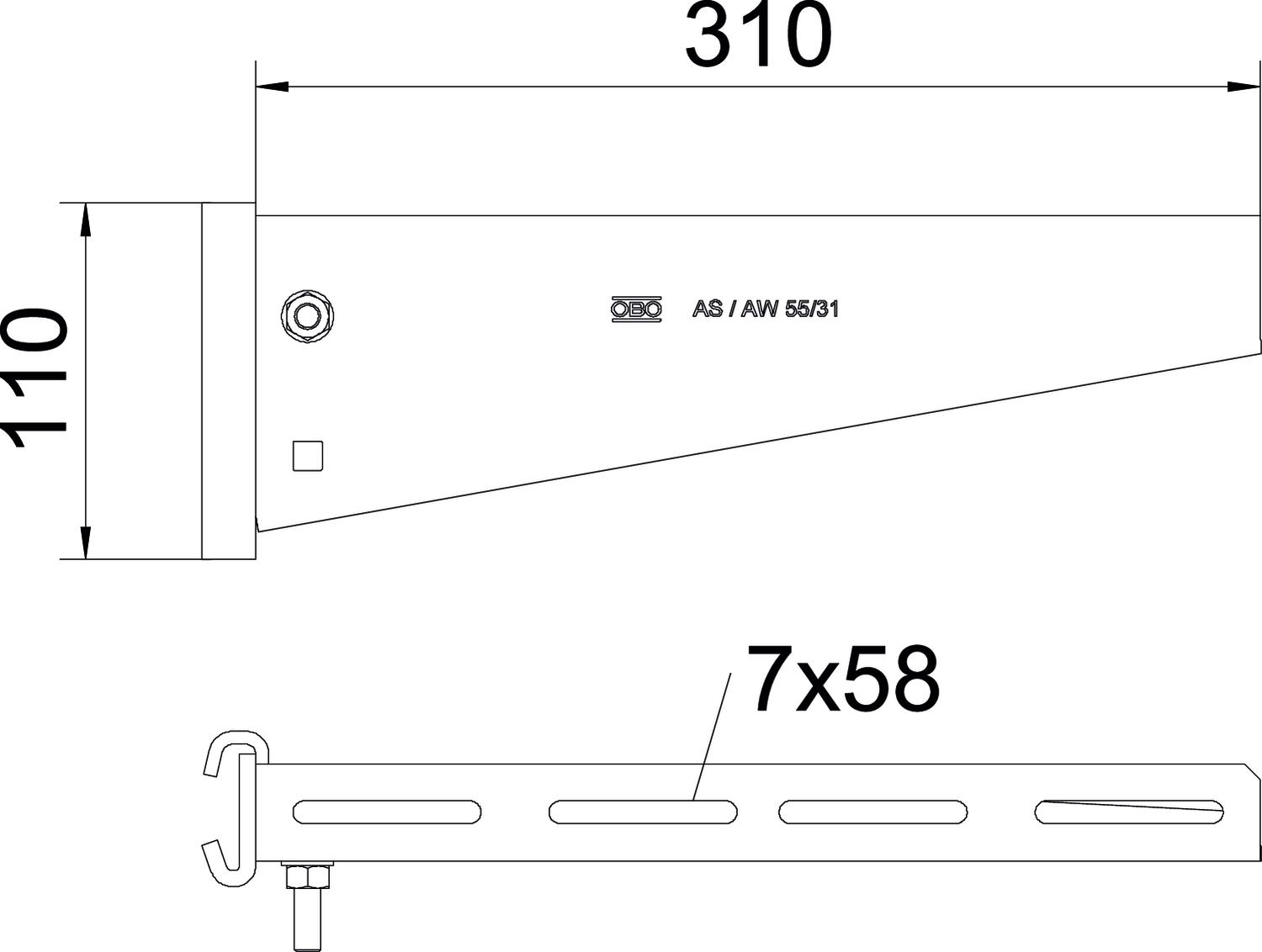

Izmēri

Augstums 110 mm
F, izteikts kN 5,5 kN
Funkciju nodrošināšana
Garums 41 mm
Izmērs B310mm
Izmērs A 41 mm
Izmērs B 310 mm
Izmērs H 110 mm
Izmērs L 310 mm
Izpildījums Statņa balstenis
Materiāls Tērauds
Nerūsējošs tērauds, kodināts
Platums 310 mm
Virsma karsti cinkots

Tehniskie dati

AS 55 tipa balstena slodzes diagramma

AS 55 tipa balstena slodzes diagramma
  • Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
  • Pieļaujamais balsteņa noslogojums kN bez montāžas svara Pieļaujamais balsteņa noslogojums kN bez montāžas svara
  • Slodzes līkne ar mm izteiktu balsteņa garumu Slodzes līkne ar mm izteiktu balsteņa garumu
Visi tipi

Visi tipi

Tips Garums Platums F, izteikts kN Preces Nr. Daudzums mazākā pārd. vien.
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Gabals
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Gabals
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Gabals
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Gabals
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Gabals
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Gabals
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Gabals
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Gabals
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Gabals
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Gabals
Piederumi

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F Apaļā plakangalvas skrūve ar kombinēto uzgriezni F FRSB 6x12 F 6406122
100 Gabals
Lejupielādes

Lejupielāde

Atbilstības deklarācija AS 55 31 FT / 6419292 , 0.15MB , pdf
