Produkta apraksts

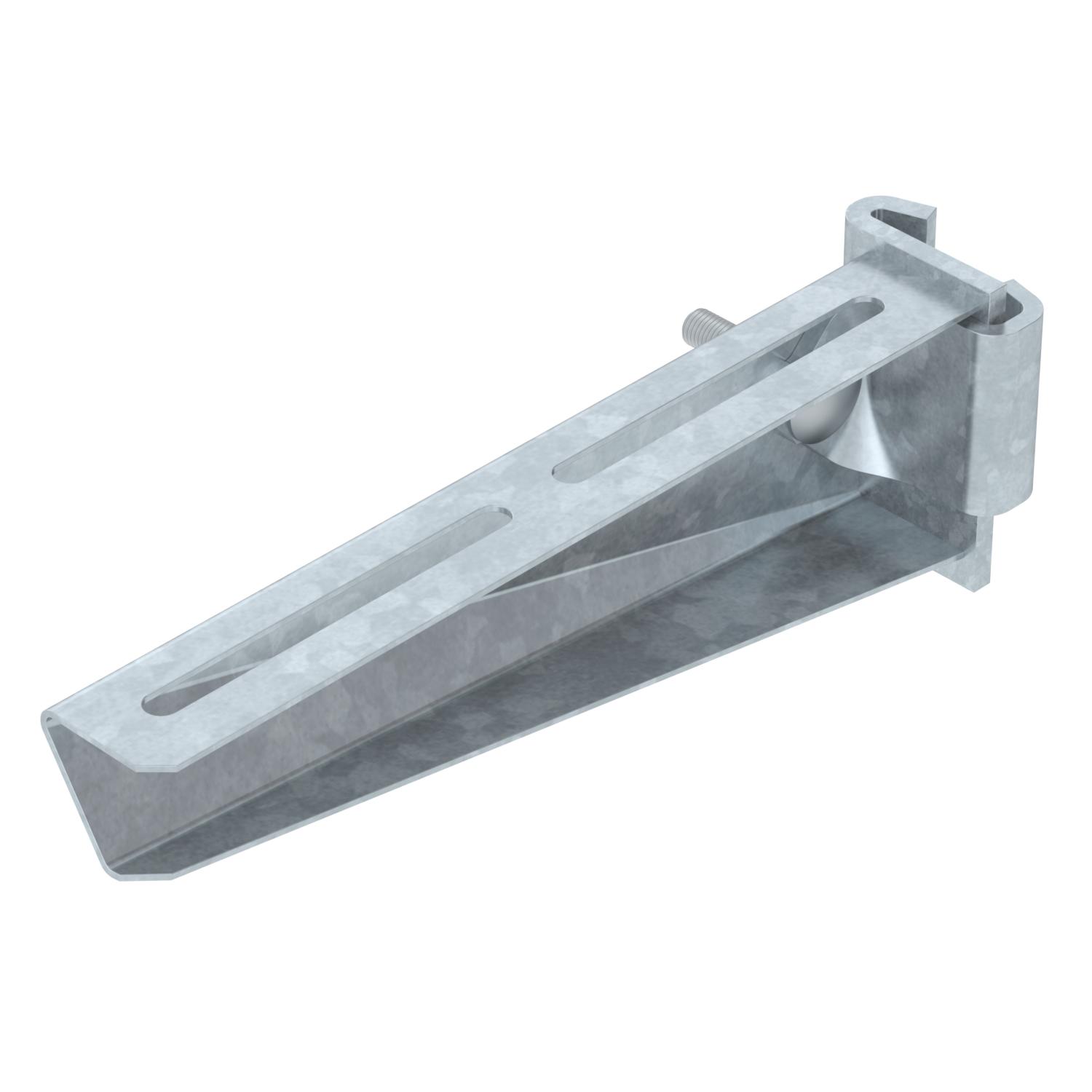

Vidēji smaga izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
- Tehniskie dati
-
Tehniskie dati
F, izteikts kN 3 kN Funkciju nodrošināšana nē Izmērs B210mm Izpildījums Statņa balstenis Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Virsma karsti cinkots Izmēri

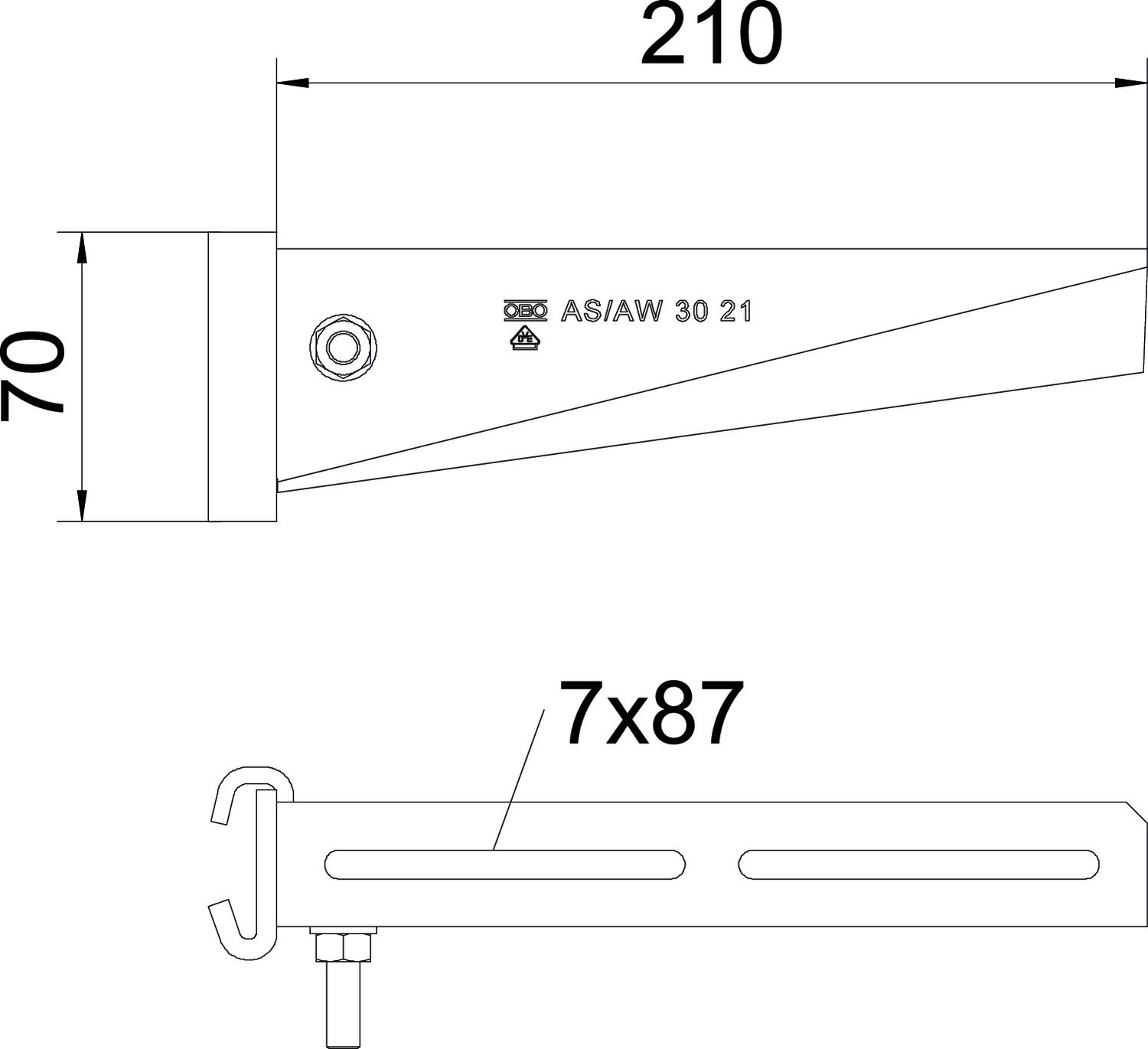

Augstums 70 mm Garums 41 mm Izmērs A 41 mm Izmērs B 210 mm Izmērs H 70 mm Izmērs L 210 mm Platums 210 mm Tehniskie dati
AS 30 tipa balstena slodzes diagramma
- Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
- Pieļaujamais balsteņa noslogojums kN bez montāžas svara
- Slodzes līkne ar mm izteiktu balsteņa garumu
- Visi tipi
-
Visi tipi
