Statņa balstenis AS 30 41 | 160 | 3
morepic-1 morepic-2 video-1

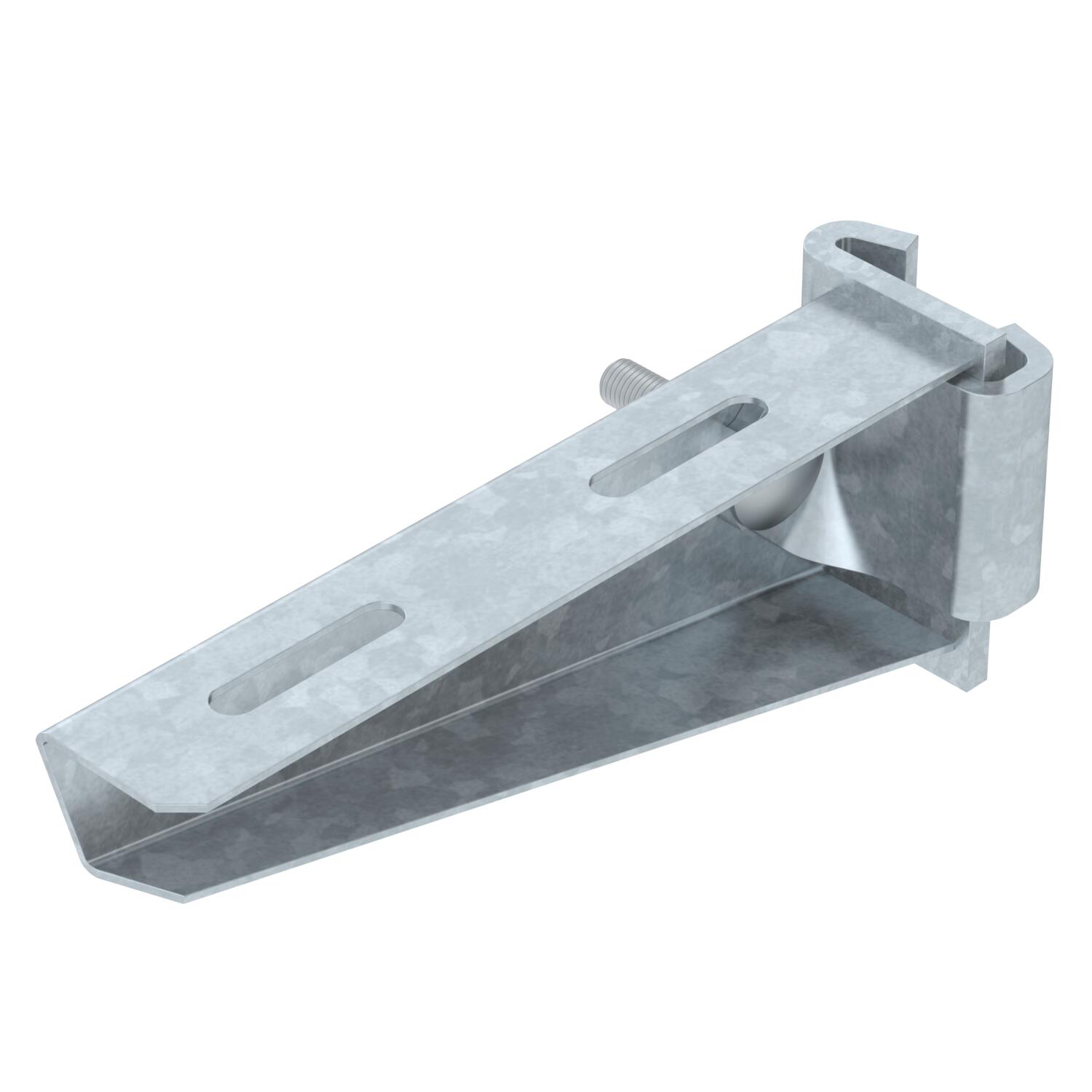

Statņa balstenis AS 30

Preces Nr. 6419376 | EAN 4012195873235

41 mm
3 kN
Produkta apraksts
Produkta apraksts
Vidēji smaga izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • I-veida statnis
Tehniskie dati

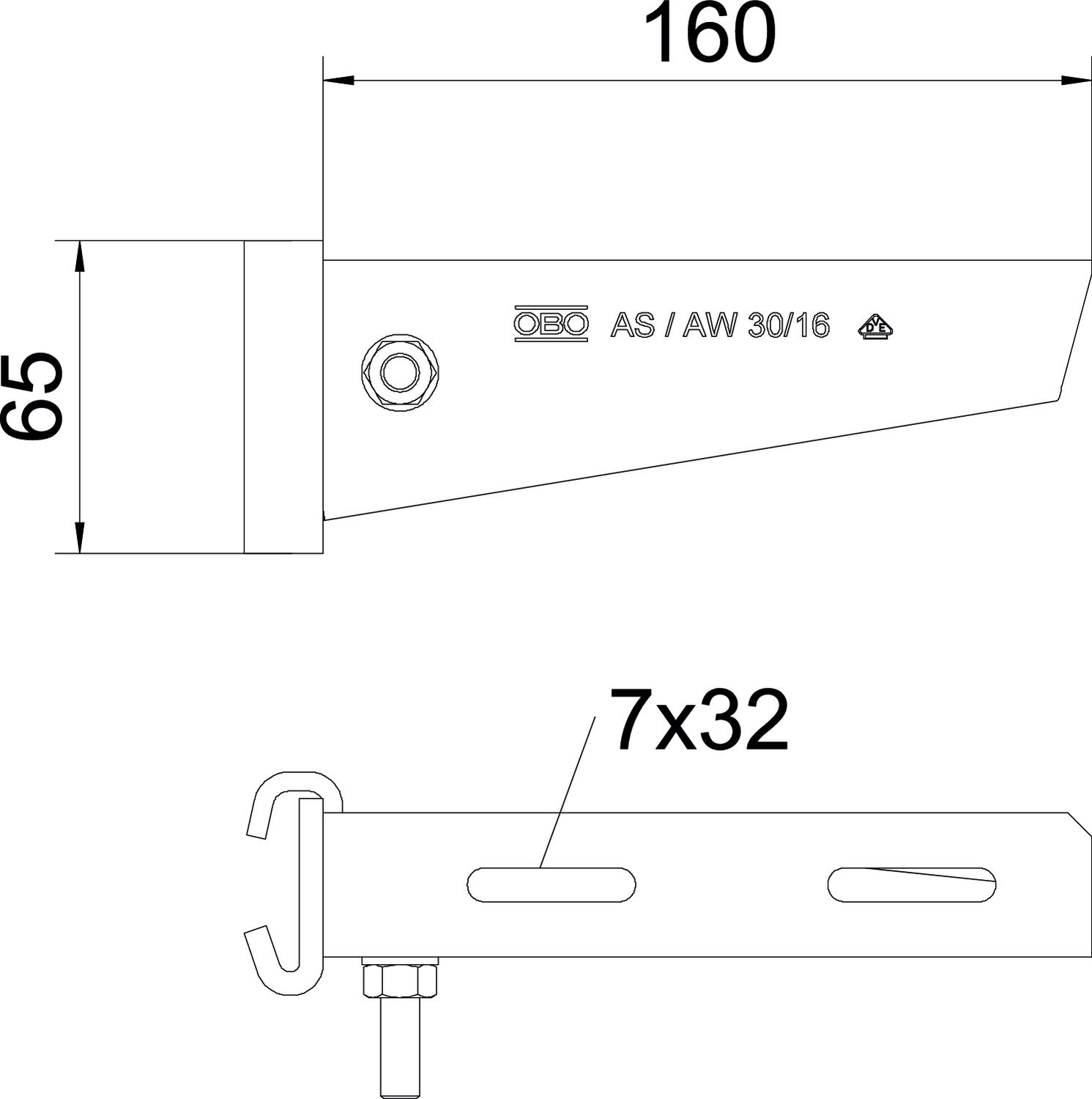

Izmēri

Augstums 65 mm
F, izteikts kN 3 kN
Funkciju nodrošināšana nē
Garums 41 mm
Izmērs B160mm
Izmērs A 41 mm
Izmērs B 160 mm
Izmērs H 65 mm
Izmērs L 160 mm
Izpildījums Statņa balstenis
Krāsa cinks
Materiāls Tērauds
Nerūsējošs tērauds, kodināts nē
Platums 160 mm
Virsma karsti cinkots

Tehniskie dati

AS 30 tipa balstena slodzes diagramma

AS 30 tipa balstena slodzes diagramma
  • Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
  • Pieļaujamais balsteņa noslogojums kN bez montāžas svara Pieļaujamais balsteņa noslogojums kN bez montāžas svara
  • Slodzes līkne ar mm izteiktu balsteņa garumu Slodzes līkne ar mm izteiktu balsteņa garumu
Visi tipi

Visi tipi

Tips Garums Platums F, izteikts kN Preces Nr. Daudzums mazākā pārd. vien.
AS 30 11 FT 41 mm 110 mm 3 kN 6419370
1 Gabals
AS 30 16 FT 41 mm 160 mm 3 kN 6419376
1 Gabals
AS 30 21 FT 41 mm 210 mm 3 kN 6419382
1 Gabals
AS 30 31 FT 41 mm 310 mm 3 kN 6419388
1 Gabals
AS 30 41 FT 41 mm 410 mm 3 kN 6419394
1 Gabals
AS 30 51 FT 41 mm 510 mm 3 kN 6419400
1 Gabals
AS 30 56 FT 41 mm 560 mm 3 kN 6419406
1 Gabals
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Gabals
AS 30 71 FT 41 mm 710 mm 3 kN 6419418
1 Gabals
Piederumi

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F Apaļā plakangalvas skrūve ar kombinēto uzgriezni F FRSB 6x12 F 6406122
100 Gabals
