Statņa balstenis AS 15
Preces Nr. 6421326 | EAN 4012196207732
- Produkta apraksts
-

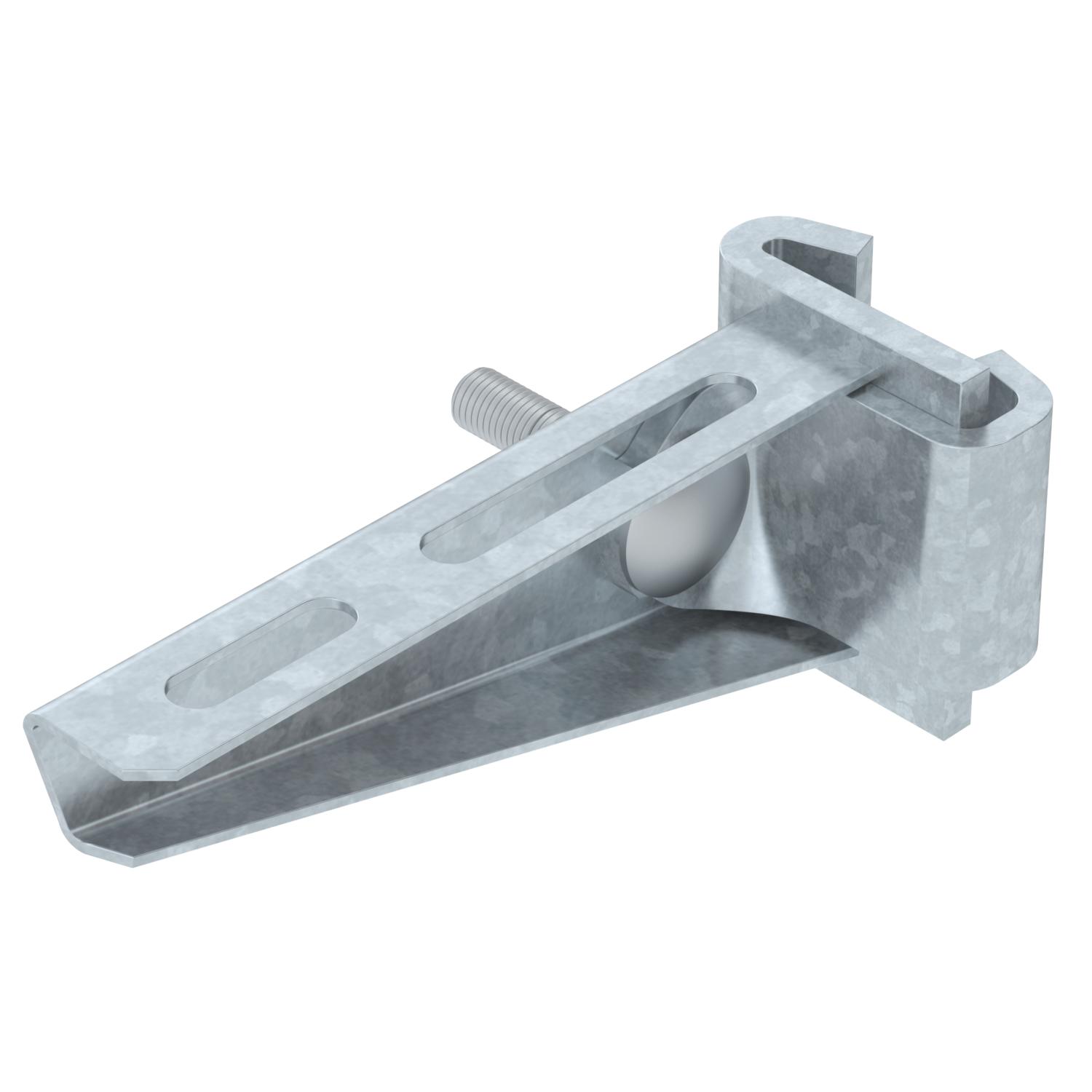

Produkta aprakstsViegla izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
-
- Tehniskie dati
-

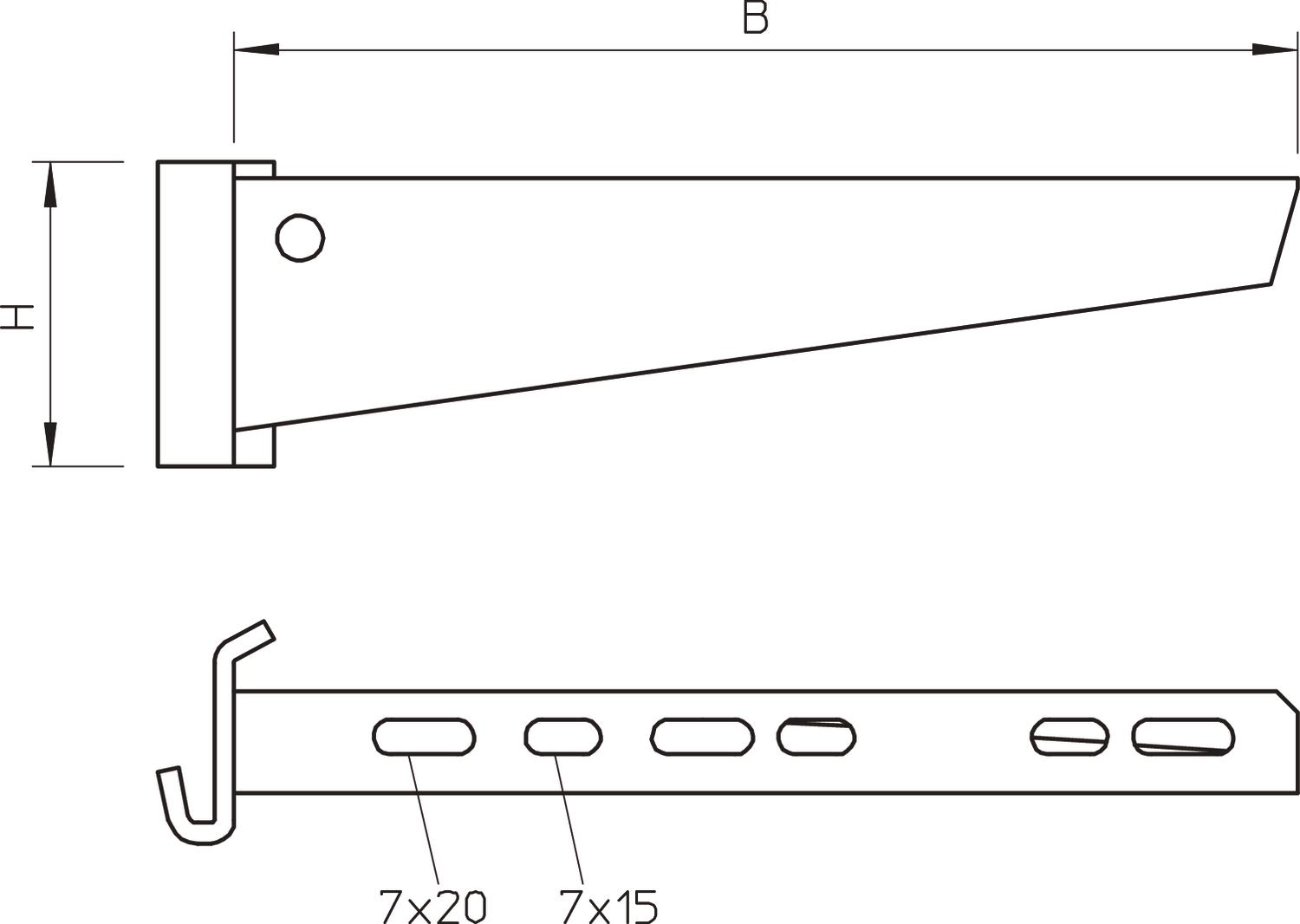

Izmēri
Augstums 50 mm EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Garums 41 mm Izmērs B110mm Izmērs A 41 mm Izmērs B 110 mm Izmērs H 50 mm Izpildījums Statņa balstenis Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 110 mm Virsma karsti cinkots Tehniskie dati

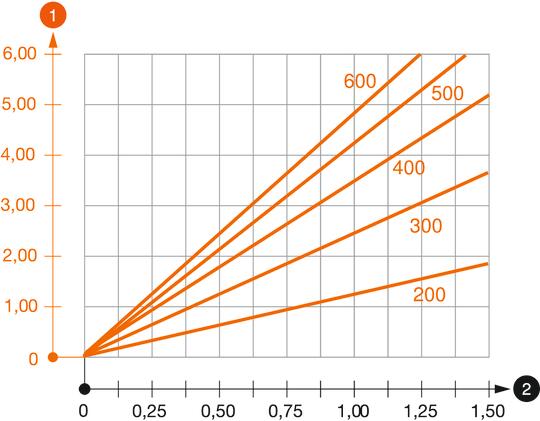

AS 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Attālums starp balstiem, m
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
