Starplika A4 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Starplika A4

Preces Nr. 3402322 | EAN 4012195618089

Preces Nr. / Tips

Izmērs D, min.

Izmērs d

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

DIN 125 formai A atbilstoša universālā starplika.

Tehniskie dati

Tehniskie dati

Ārējais diametrs	20 mm
Cauruma diametrs	10,5 mm
Cauruma forma	apaļš
Diametrs	20 mm
Fasetes veida	nē
Iekšējais diametrs	10,5 mm
Izmērs	M10

Izmērs d	10,5 mm
Izmērs D, min.	20 mm
Izmērs H	2 mm
Materiāla biezums	2 mm
Materiāls	Nerūsējošais tērauds
Virsma	neizolēts, apstrādāts
Vītne	M10

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Gabals	100 Gabals
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Gabals	100 Gabals
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Gabals	100 Gabals
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Gabals	100 Gabals

Lejupielādes

Datu lapa WS M10 D20 A4 / 3402322 , 0.16MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

ES Atbilstības deklarācija WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Lejupielāde

Produkta zīmējums WS M10 D20 A4 / 3402322, 14.98 kB, jpg

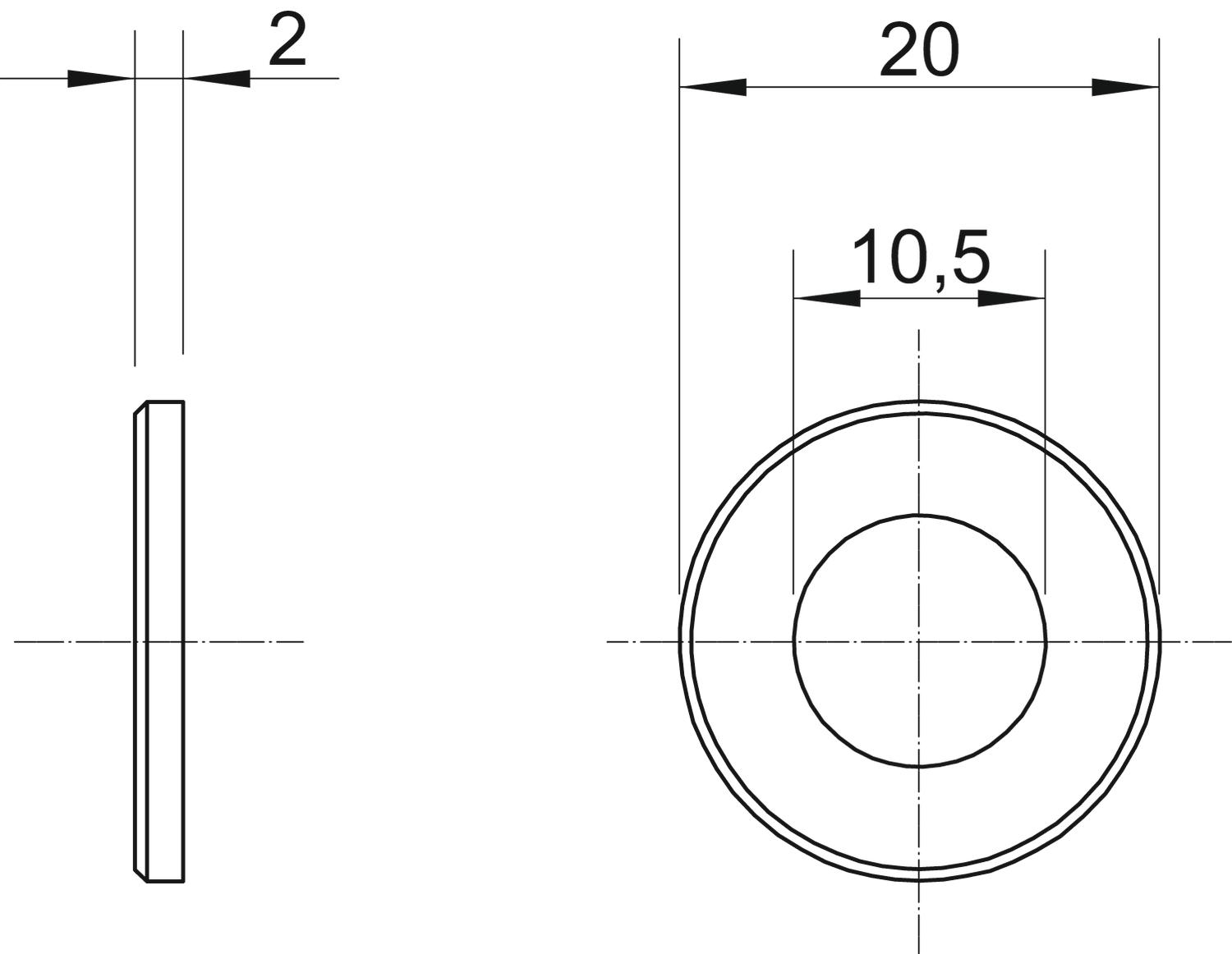

Dimensiju zīmējums WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
