Starplika 24 | | 13 | 2,5 | M12

morepic-1

morepic-2

Starplika

Preces Nr. 3402126 | EAN 4012195300199

Preces Nr. / Tips

Izmērs D, min.

Izmērs d

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

DIN 125 formai A atbilstoša universālā starplika.

Tehniskie dati

Tehniskie dati

Cauruma forma	apaļš
Fasetes veida	nē
Izmērs	M12
Loksnes biezums	0,1 in
Materiāla biezums	2,5 mm

Materiāls	Tērauds
Rūdīts	nē
Virsma	galvaniski cinkota
Vītne	M12

Izmēri

Izmērs d	13 mm
Izmērs D, min.	24 mm

Izmērs H	2,5 mm

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Gabals	100 Gabals
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Gabals	100 Gabals
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Gabals	100 Gabals
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Gabals	100 Gabals

Lejupielādes

Datu lapa WS M12 D24 G / 3402126 , 0.17MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra Zwischendeckeninstallationen , 2.10MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

REACH Atbilstības deklarācija WS M12 D24 G / 3402126 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija WS M12 D24 G / 3402126 , 0.12MB , pdf

Lejupielāde

Produkta zīmējums WS M12 D24 G / 3402126, 16.16 kB, jpg

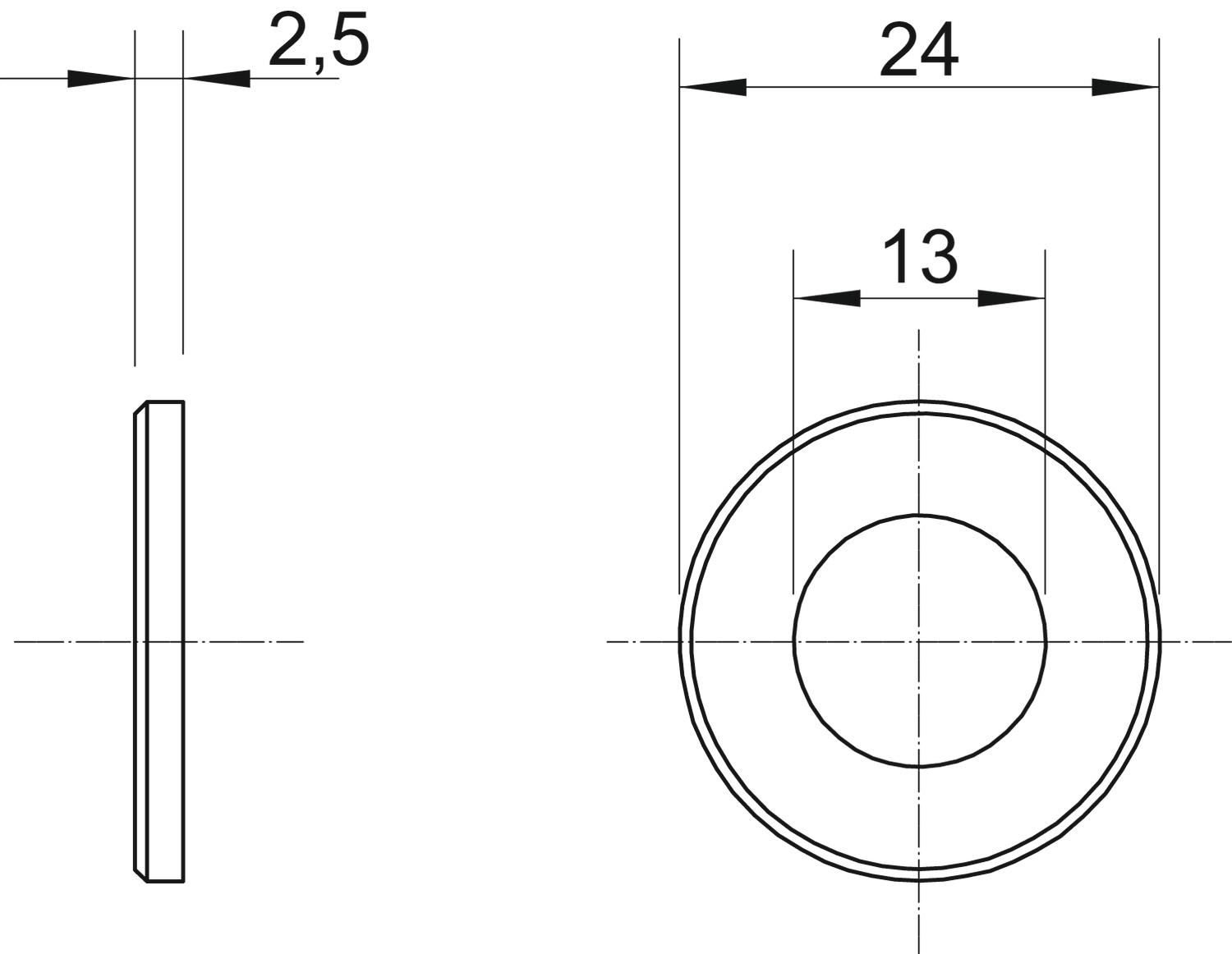

Dimensiju zīmējums WS M12 D24 G / 3402126, 61.64 kB, jpg

WS M12 D24 G / 3402126

3402126_KSTP1.stp, 15.57 kB
