Starplika 16 | | 8,4 | 1,6 | M8

morepic-1

morepic-2

Starplika

Preces Nr. 3402088 | EAN 4012195300076

Preces Nr. / Tips

Izmērs D, min.

Izmērs d

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

DIN 125 formai A atbilstoša universālā starplika.

Tehniskie dati

Tehniskie dati

Cauruma forma	apaļš
Fasetes veida	nē
Izmērs	M8
Izmērs d	8,4 mm
Izmērs D, min.	16 mm
Izmērs H	1,6 mm

Loksnes biezums	0,06 in
Materiāla biezums	1,6 mm
Materiāls	Tērauds
Rūdīts	nē
Virsma	galvaniski cinkota
Vītne	M8

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Gabals	100 Gabals
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Gabals	100 Gabals
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Gabals	100 Gabals
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Gabals	100 Gabals

Lejupielādes

Datu lapa WS M8 D16 G / 3402088 , 0.17MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra Zwischendeckeninstallationen , 2.10MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

ES Atbilstības deklarācija WS M8 D16 G / 3402088 , 0.06MB , pdf

Lejupielāde

REACH Atbilstības deklarācija WS M8 D16 G / 3402088 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija WS M8 D16 G / 3402088 , 0.12MB , pdf

Lejupielāde

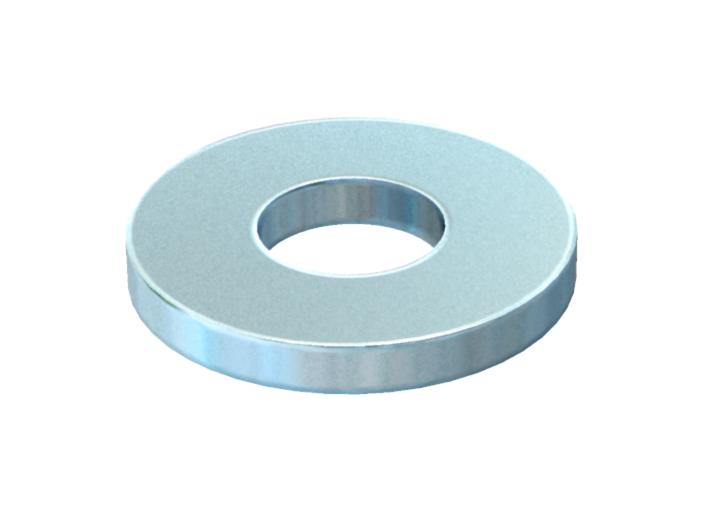

Produkta zīmējums WS M8 D16 G / 3402088, 16.16 kB, jpg

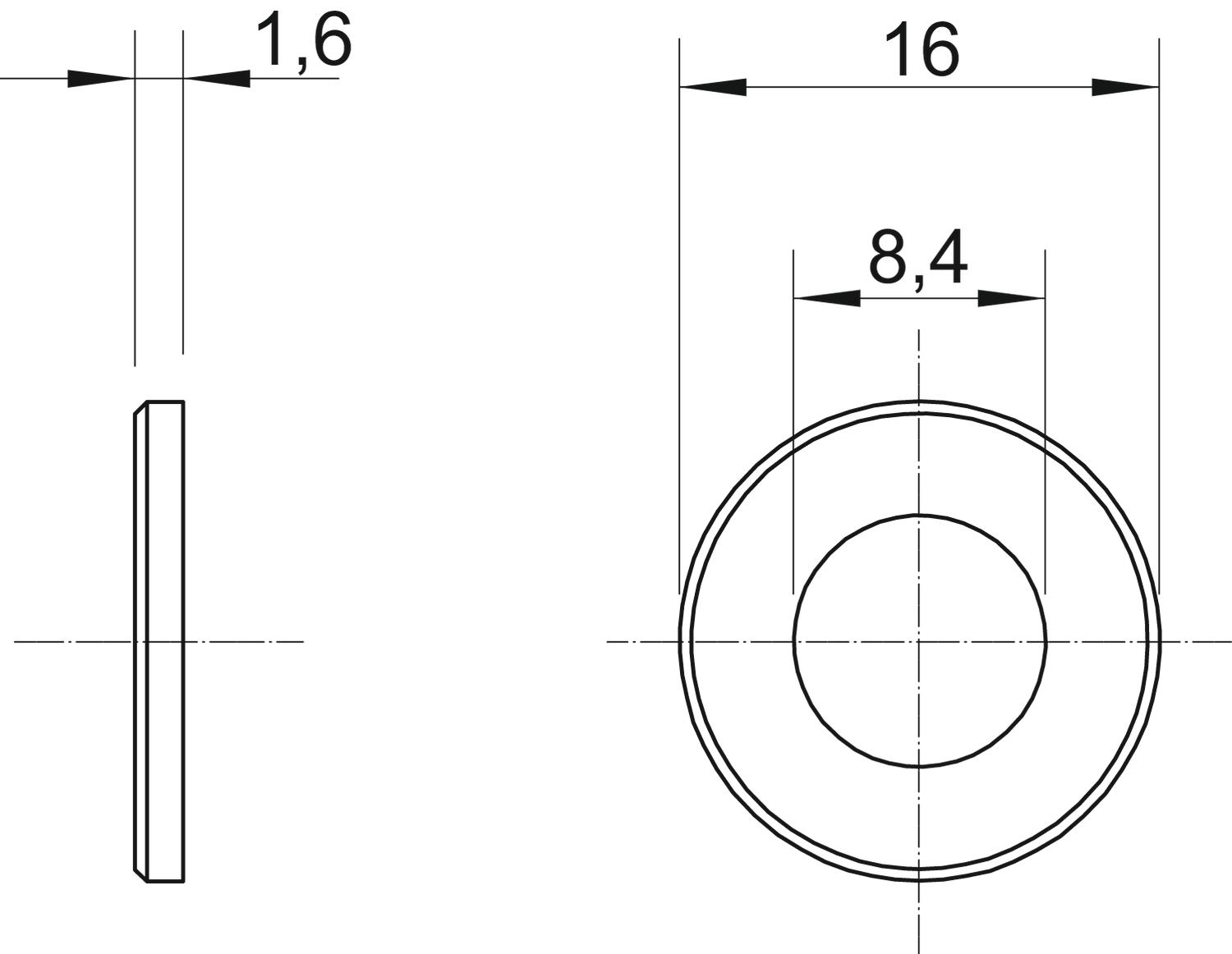

Dimensiju zīmējums WS M8 D16 G / 3402088, 61.87 kB, jpg
