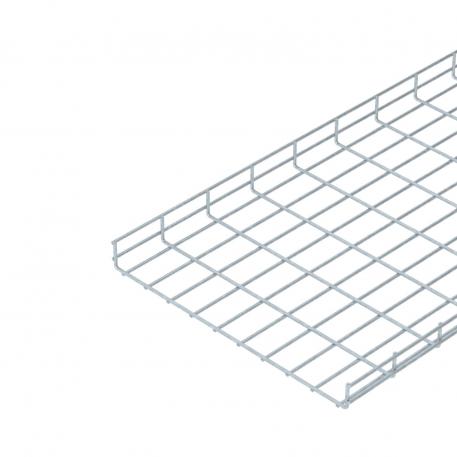

Smagā sietveida rene SGR 55 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Produkta apraksts

Produkta apraksts

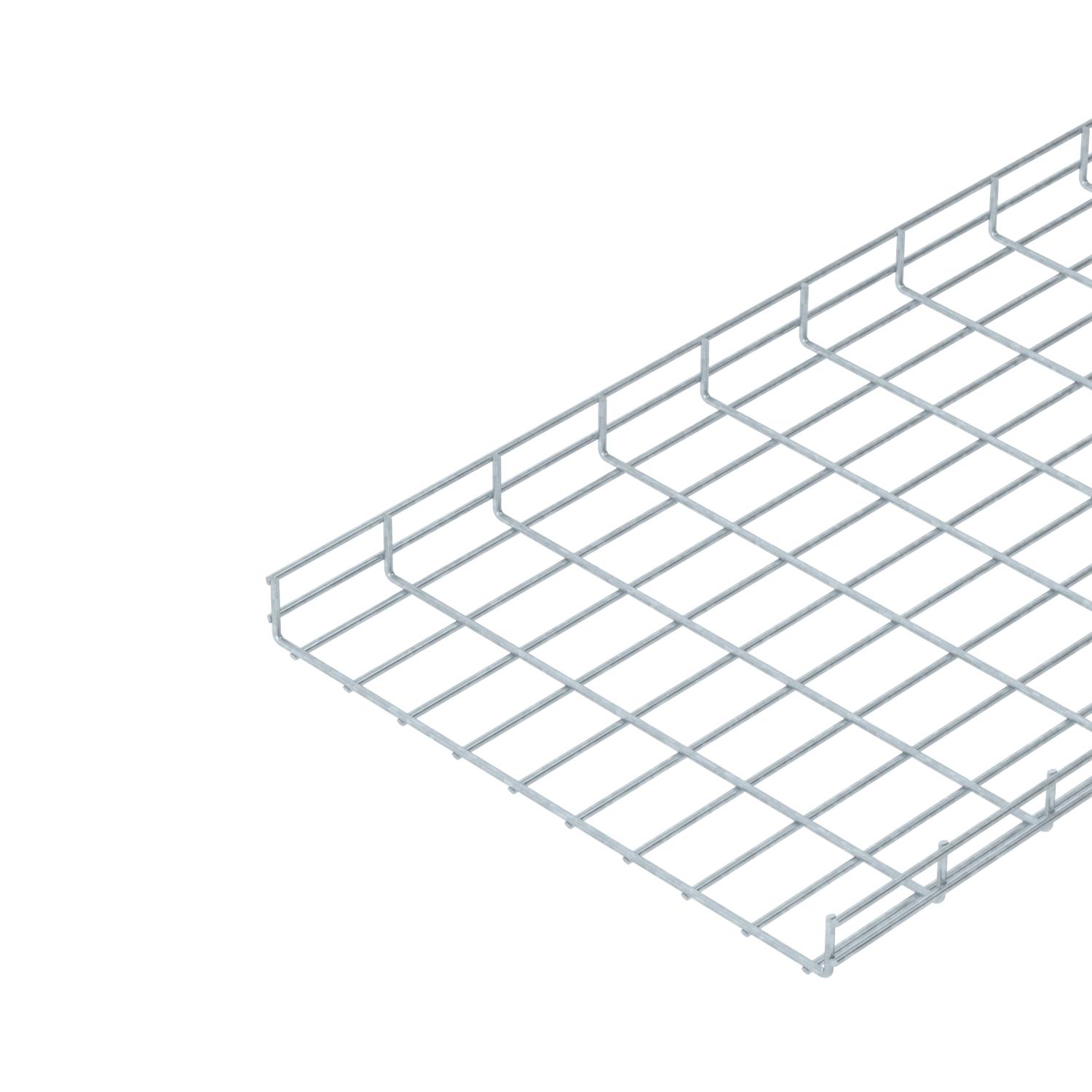

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Augstums	2,17 in
Augstums	55 mm
Balstu atstatums 1,0 m	2,9 kN/m
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 2,0 m	0,75 kN/m
Balstu atstatums 2,5 m	0,38 kN/m
Balstu atstatums 3,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,038 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	22000 mm²
Derīgais šķērsgriezums	220 cm²
Garums	3000 mm

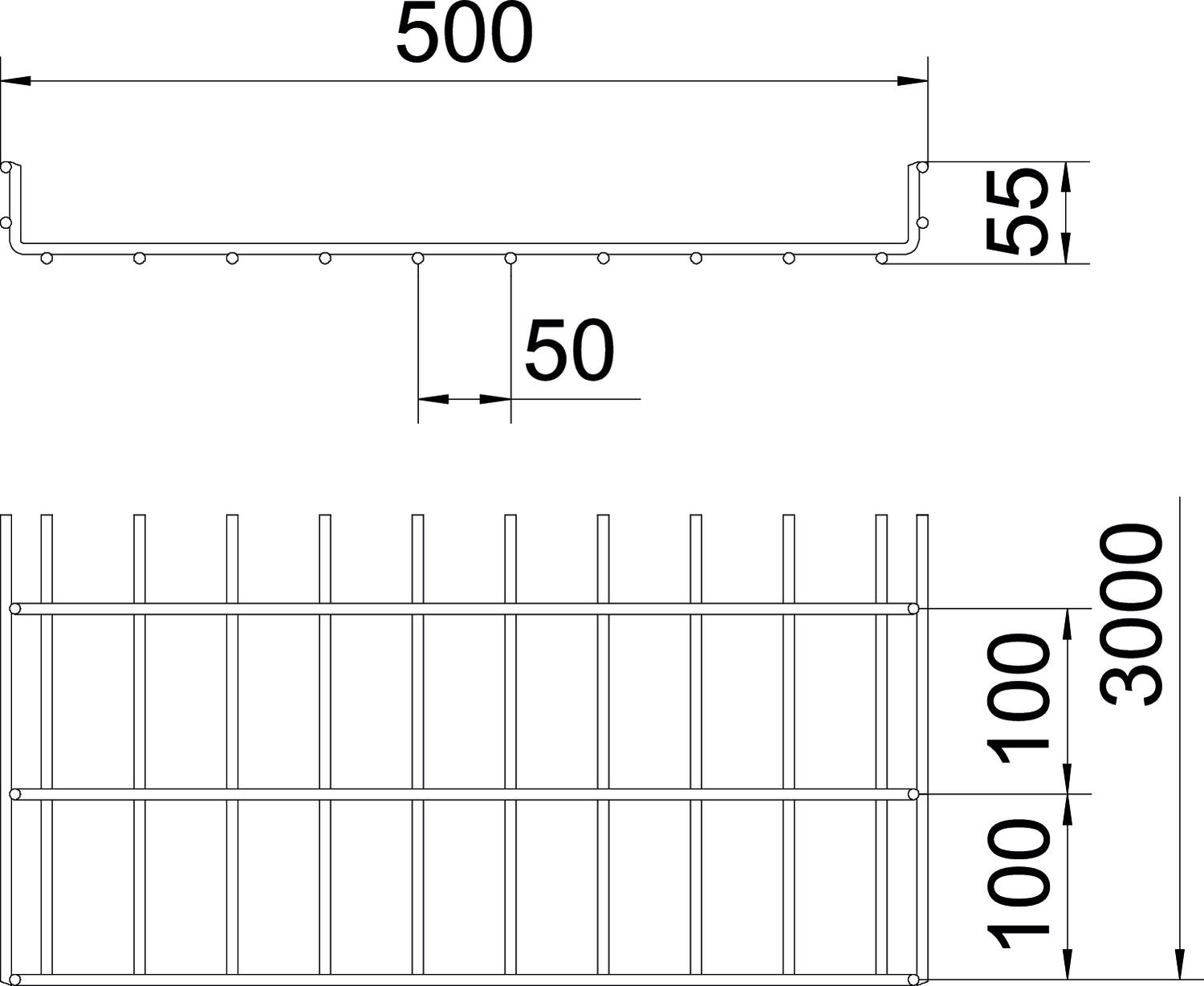

Izmērs	55x500x3000

Izmērs B	500 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	19,69 in
Platums	500 mm
Profila forma	U forma
Savienotāja izpildījums	bez savienotāja
Stieples diametrs	6 mm
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 400 FT	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000451	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m
SGR 55 600 FT	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000775	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotājs FT	GUV 6 FT	6016573	Gabals	20 Gabals
Vāks, neperforēts DD	DRLU 500 DD	6052668	m	3 m

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
