Smaga sietveida rene SGR 55 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Produkta apraksts

Produkta apraksts

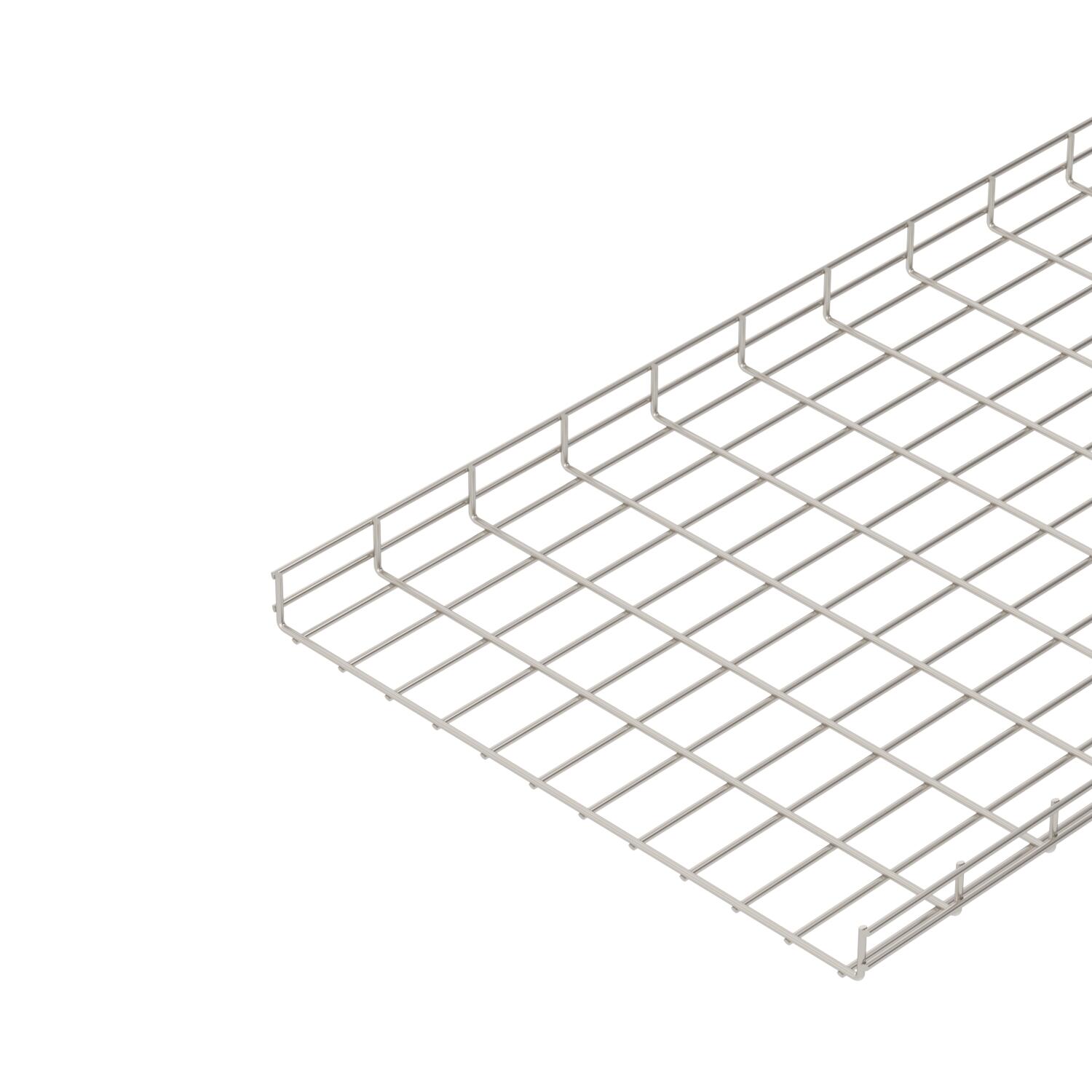

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Augstums	55 mm
Augstums	2,17 in
Balstu atstatums 1,0 m	2,9 kN/m
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 2,0 m	0,75 kN/m
Balstu atstatums 2,5 m	0,38 kN/m
Balstu atstatums 3,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	24,681 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	265 cm²
Derīgais šķērsgriezums	26500 mm²
Garums	3000 mm

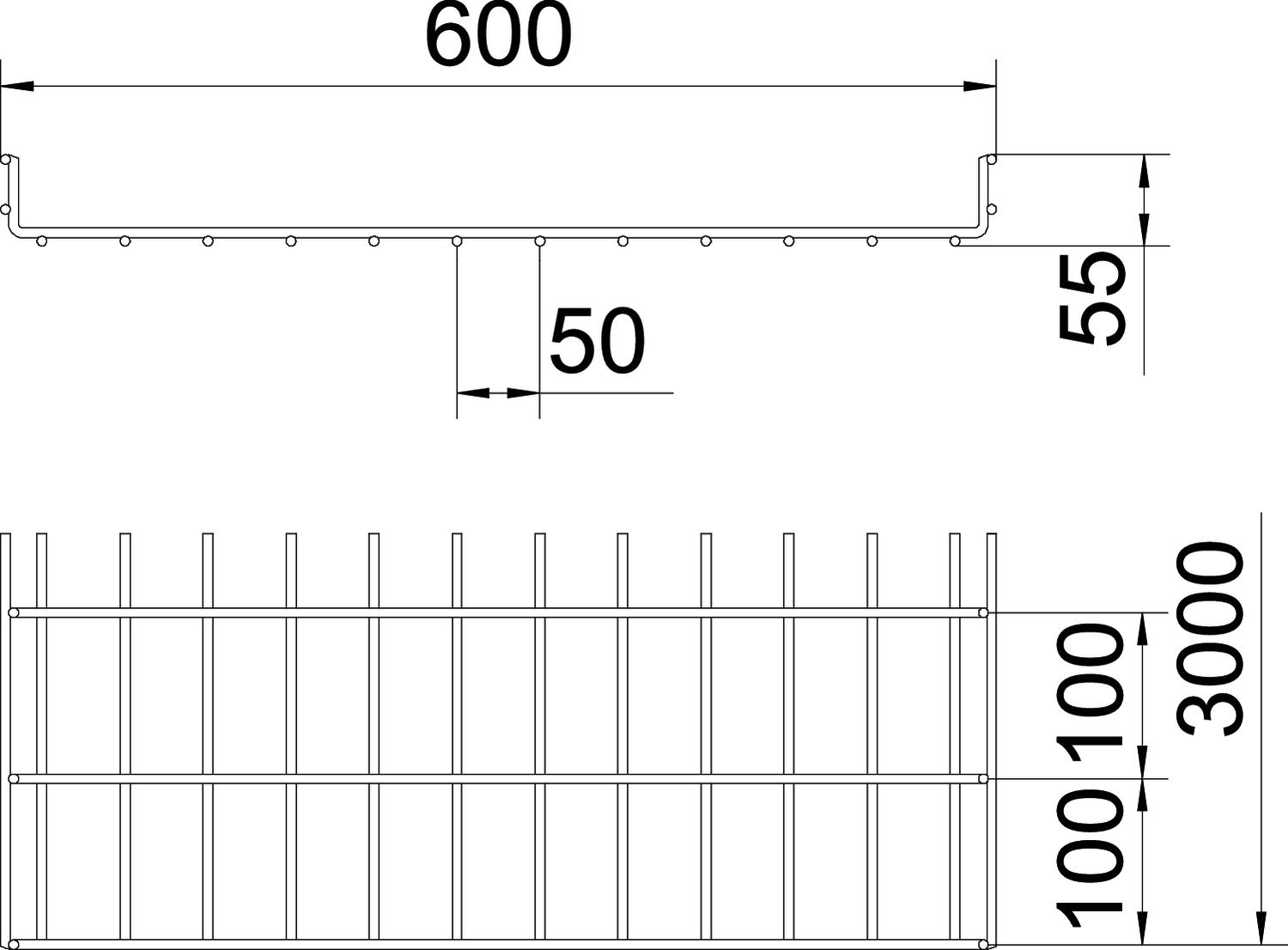

Izmērs	55x600x3000

Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4301
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	23,62 in
Platums	600 mm
Profila forma	U forma
Savienotāja izpildījums	bez savienotāja
Stieples diametrs	6 mm
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 55 100 A2	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000909	m	3 m
SGR 55 150 A2	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000913	m	3 m
SGR 55 200 A2	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000917	m	3 m
SGR 55 300 A2	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000925	m	3 m
SGR 55 400 A2	3000 mm	400 mm	55 mm	6 mm	175 cm²	6000933	m	3 m
SGR 55 500 A2	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000941	m	3 m
SGR 55 600 A2	3000 mm	600 mm	55 mm	6 mm	265 cm²	6000958	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotājs A2	GUV 6 A2	6016574	Gabals	20 Gabals
Vāks, neperforēts A2	DRLU 600 A2	6052844	m	3 m

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
Starpsiena 45 A2	TSG 45 A2	6062025	m	3 m
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne A2	KAB GR A2	6220145	Gabals	10 Gabals
