Smagā sietveida rene SGR 155 FT 3000 | 500 | 155 | 6 | 738 | nē

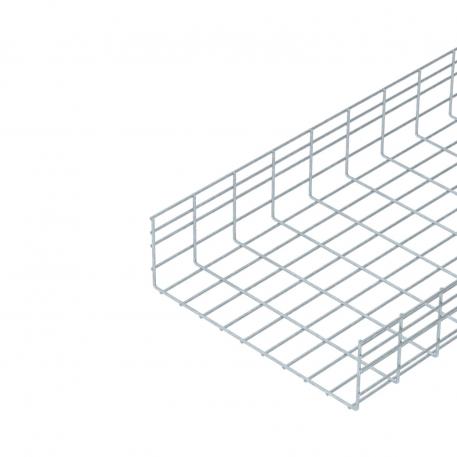

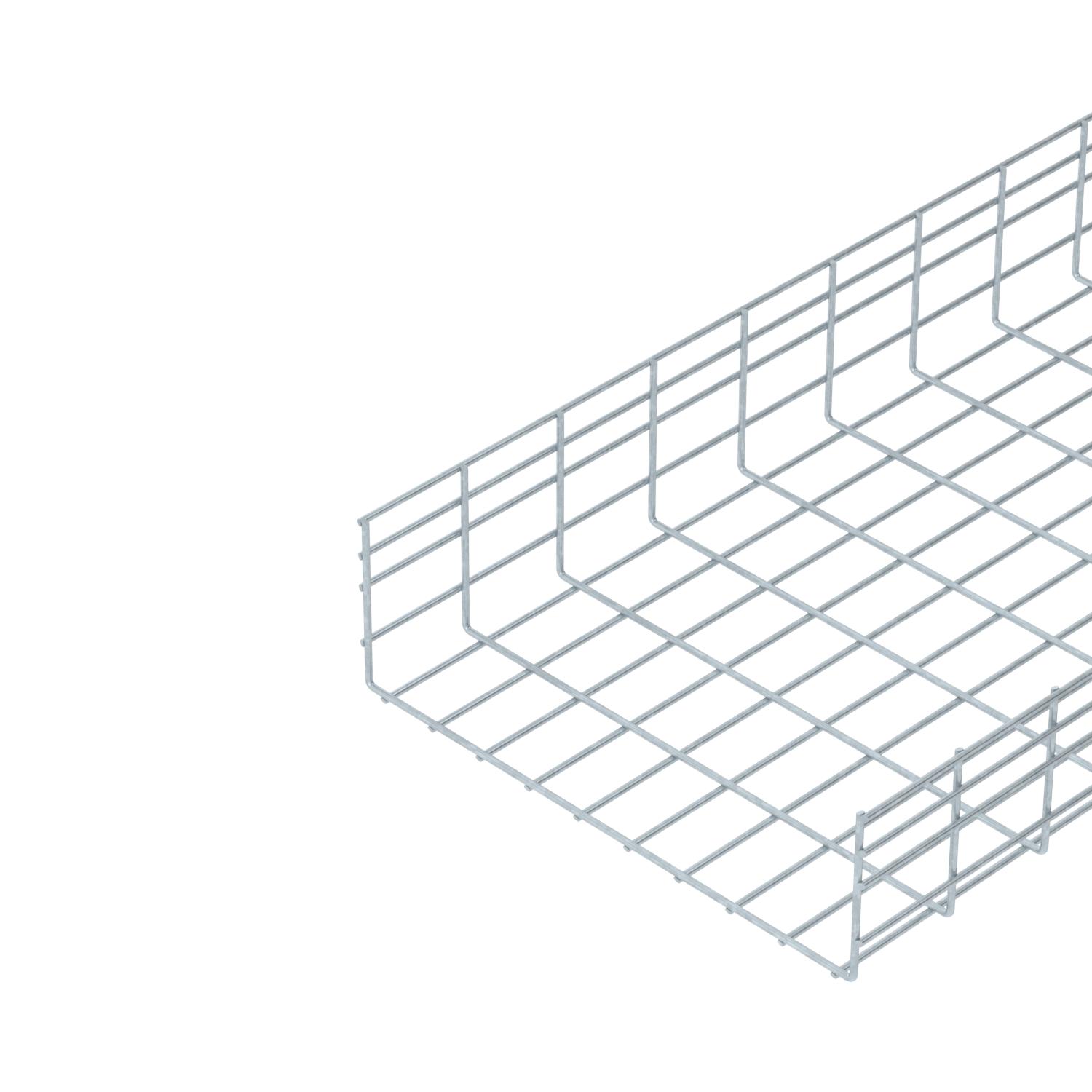

Smagā sietveida rene SGR 155 FT

Preces Nr. 6003696 | EAN 4012195382553

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	155 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 155 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Izmēri

Augstums	155 mm
Augstums	6,1 in
Balstu atstatums 1,0 m	4,5 kN/m
Balstu atstatums 1,5 m	2,6 kN/m
Balstu atstatums 2,0 m	1,6 kN/m
Balstu atstatums 2,5 m	1,15 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,92 kN/m
Balstu atstatums 4,0 m	0,65 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,786 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	738 cm²
Derīgais šķērsgriezums	73800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm

Integrēta starpsiena	bez

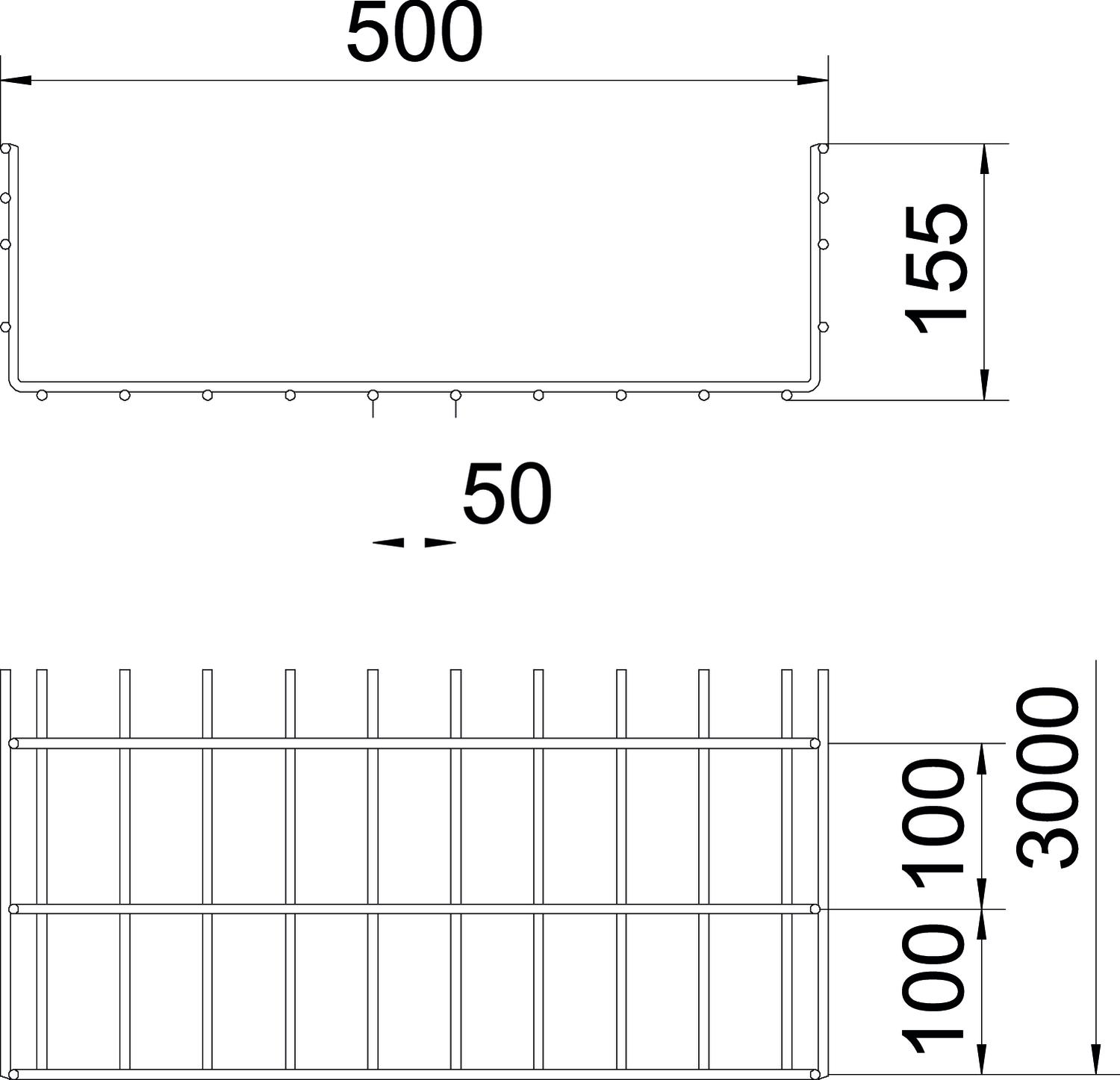

Izmērs	155x500x3000
Izmērs B	500 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	19,69 in
Platums	500 mm
Profila forma	U forma
Savienotāja izpildījums	bez savienotāja
Savienotāji bez skrūvēm	nē
Stieples diametrs	6 mm
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma SGR 155 tipa sietveida renei

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	nē	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	nē	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	nē	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	nē	6003698	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks, neperforēts DD	DRLU 500 DD	6052668	m	3 m
Salaiduma vietu savienotājs FT	GUV 6 FT	6016573	Gabals	20 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 135 DD	TSG 135 DD	6062338	m	3 m
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
