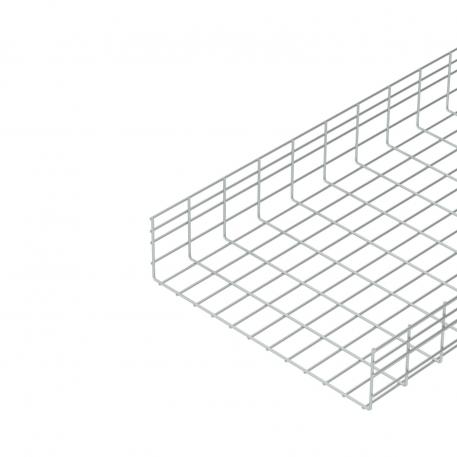

Smagā sietveida rene 155 G 3000 | 600 | 155 | 6 | 888 | nē

Smagā sietveida rene 155 G

Preces Nr. 6003687 | EAN 4012195380191

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	155 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

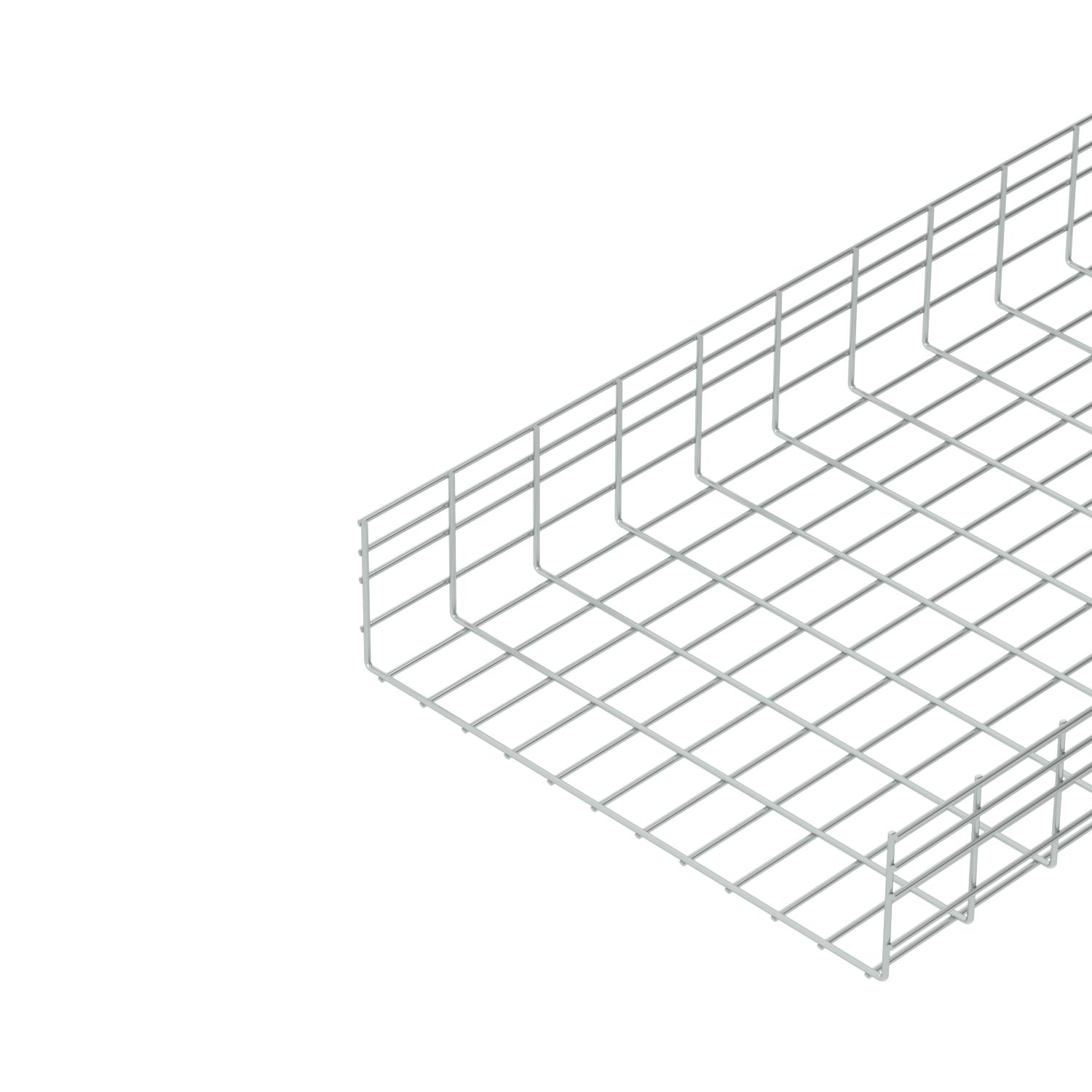

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 155 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Izmēri

Augstums	6,1 in
Augstums	155 mm
Balstu atstatums 1,0 m	4,9 kN/m
Balstu atstatums 1,5 m	3,2 kN/m
Balstu atstatums 2,0 m	2,2 kN/m
Balstu atstatums 2,5 m	1,6 kN/m
Balstu atstatums 3,0 m	1,25 kN/m
Balstu atstatums 3,5 m	1,03 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,77 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	88800 mm²
Derīgais šķērsgriezums	888 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm

Integrēta starpsiena	bez

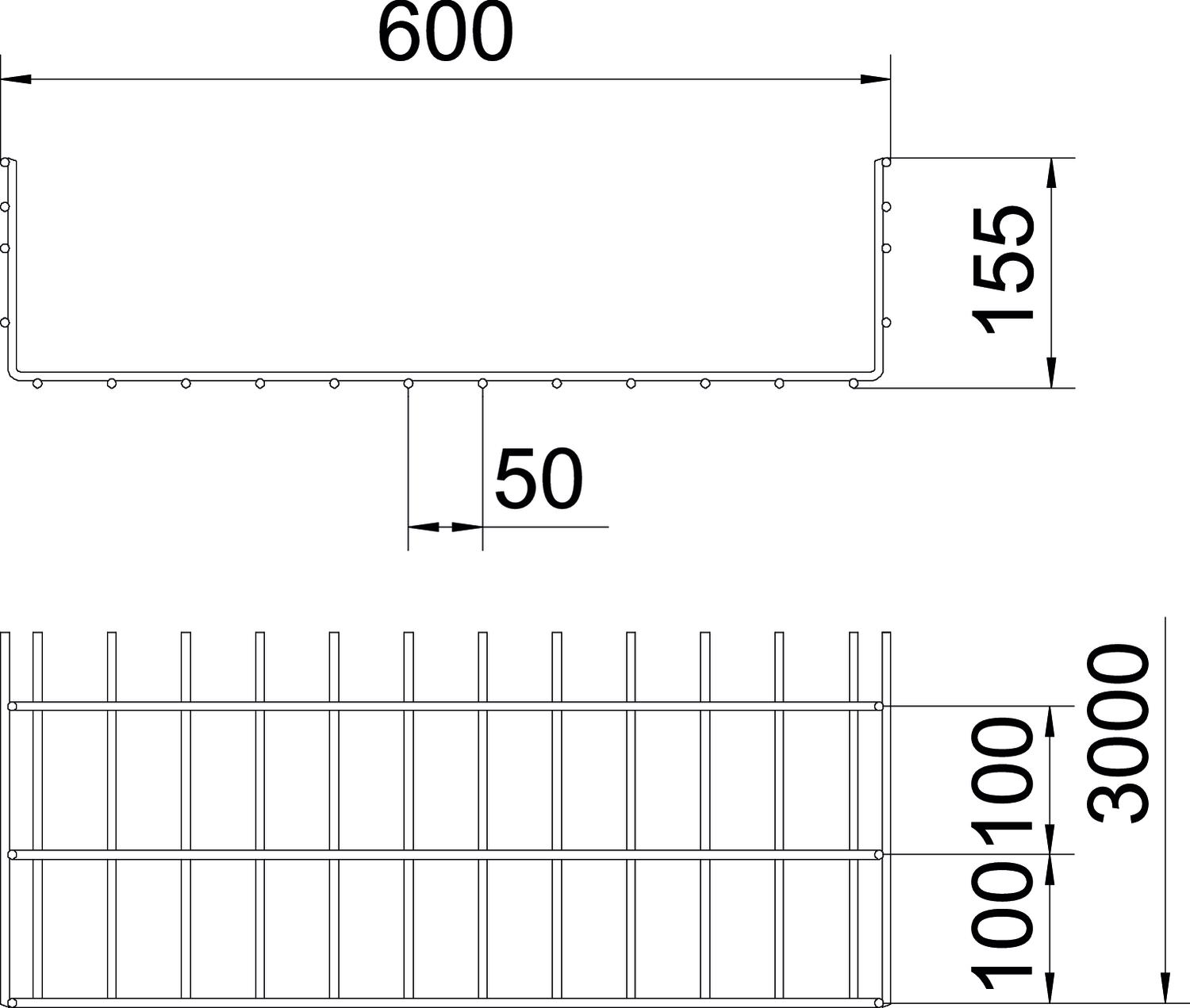

Izmērs	155x600x3000
Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	600 mm
Platums	23,62 in
Profila forma	U forma
Savienotāja izpildījums	bez savienotāja
Savienotāji bez skrūvēm	nē
Stieples diametrs	6 mm
Virsma	galvaniski cinkota

Tehniskie dati

Slodzes diagramma SGR 155 tipa sietveida renei

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	nē	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	nē	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	nē	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	nē	6003687	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotājs G	GUV 6 G	6016572	Gabals	20 Gabals
Vāks, neperforēts FS	DRLU 600 FS	6052609	m	3 m

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne FS	KAB GR FS	6220139	Gabals	10 Gabals
