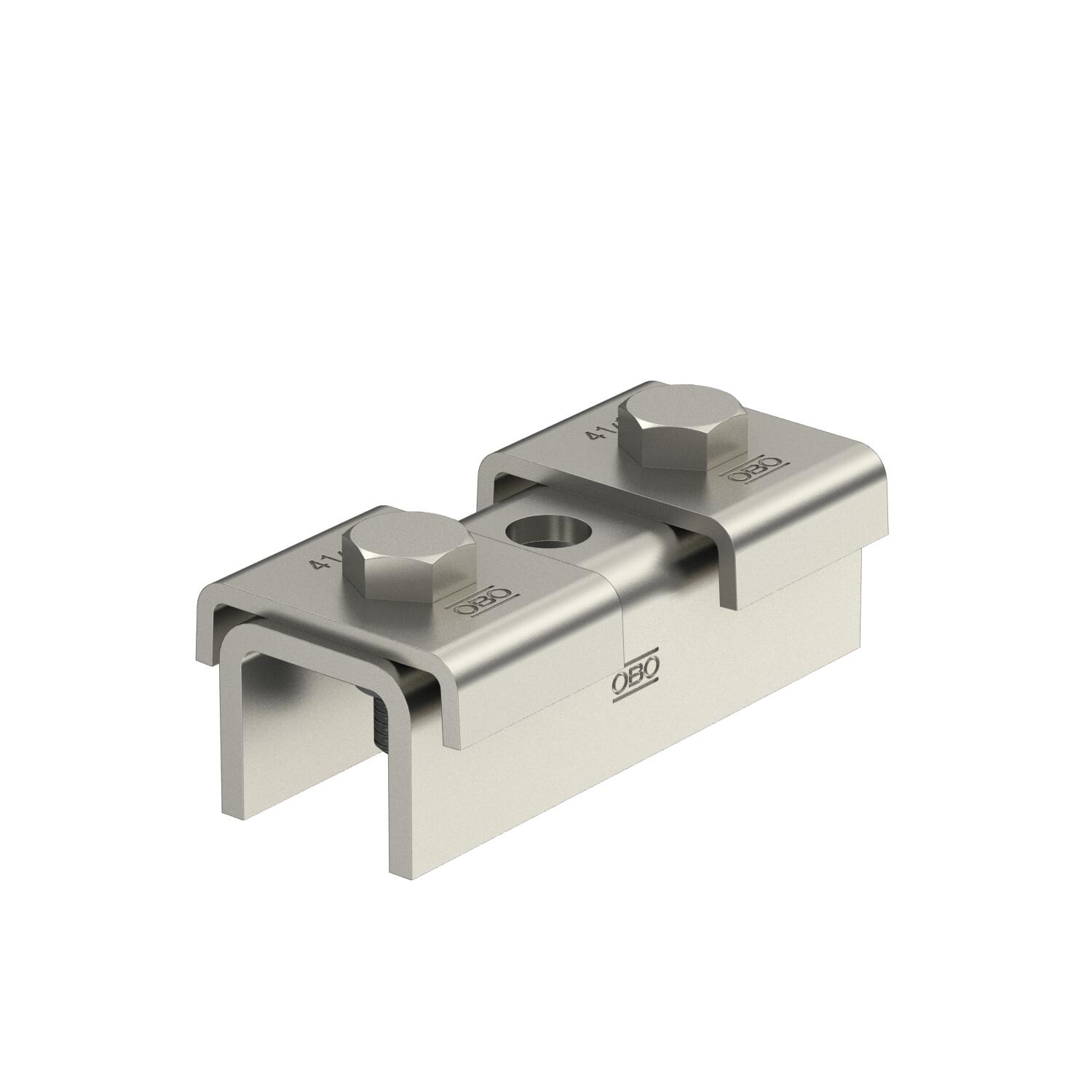

Sliežu savienojums SV ar 3 caurumiem A2

Preces Nr. 1123126 | EAN 4012195939238

1123126 / SVE 41 A2
100 mm
47 mm
4 mm
Produkta apraksts

Produkta apraksts

Sliežu savienojums veido montāžas sliedes MS 4141 pagarinājumu. Šo savienojumu var vienkārši un droši izgatavot būvlaukumā vai iepriekš sagatavot darbnīcā.

Ir garantēts, ka sliežu savienojuma zonā neizveidosies neviens vājais punkts. Šeit ir pielietojamas montāžas sliedes statiskās vērtības.


Piegādes komplekts:
Pievienotas fiksācijas plāksnes, tips 4141, un piemērotas sešstūrgalvas skrūves.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Piekarapskava C profila sliedei ar spraugas platumu 18-22 mm
  • Spraugas platums 22 mm
Tehniskie dati

Tehniskie dati

Ar skrūvju piederumiem jā
Cauruma lielums 12 mm
griezuma diametrs 22 mm
Izmērs 100x4mm
Izpildījums caurumota
Materiāla biezums 4 mm
Materiāls Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts nē
Perforējuma veids Perforēta aizmugure
Piemērots profila formām U veida profils
Profila forma C veida profils
Statiskā vērtība A 2,97 cm²
Statiskā vērtība ly 6,05 cm
Statiskā vērtība lz 9,01 cm
Statiskā vērtība Wy 2,91 cm²
Statiskā vērtība Wz 4,4 cm²
Urbto caurumu attālums vidū 60 mm
Virsma neizolēts, apstrādāts

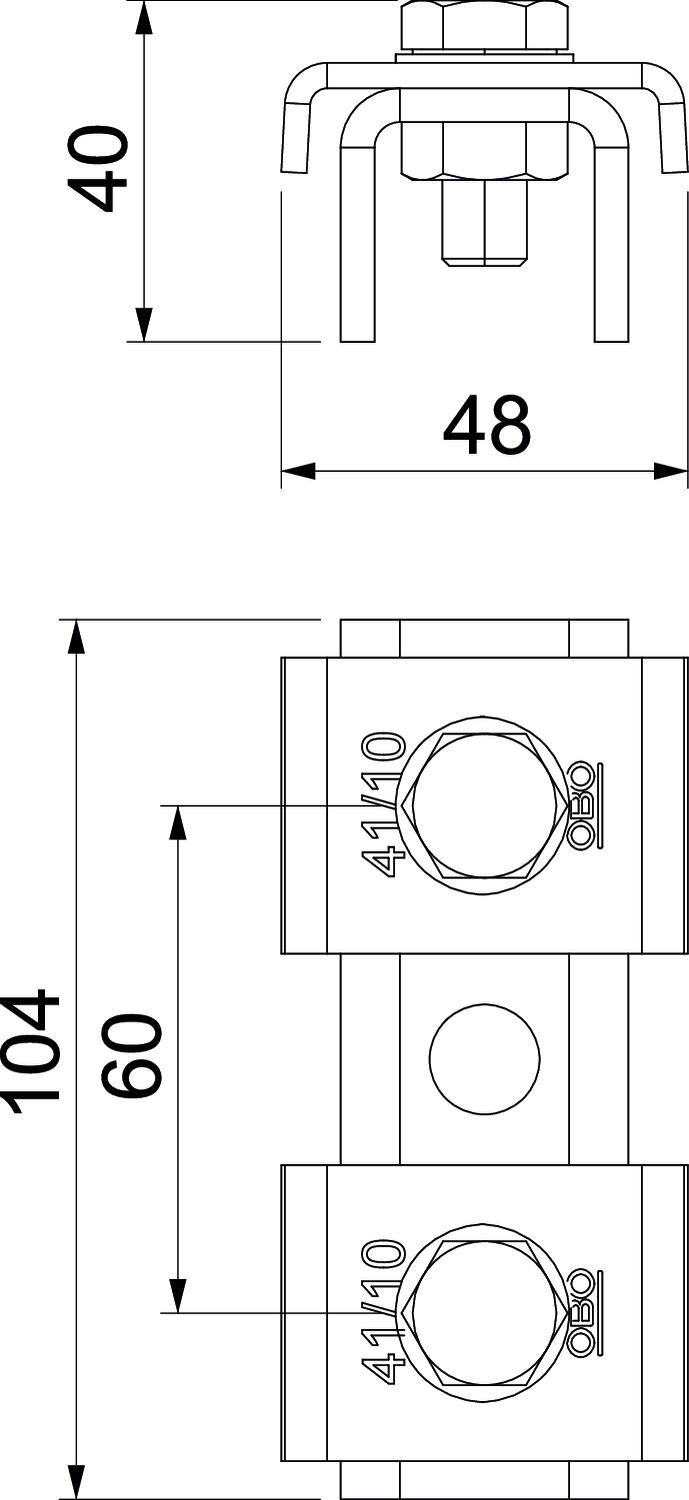

Izmēri

Augstums 39,4 mm
Garums 100 mm
Platums 47 mm
Visi tipi

Visi tipi

Tips Garums Platums Materiāla biezums Preces Nr. Daudzums mazākā pārd. vien.
SVE 41 A2 100 mm 47 mm 4 mm 1123126
10 Gabals
