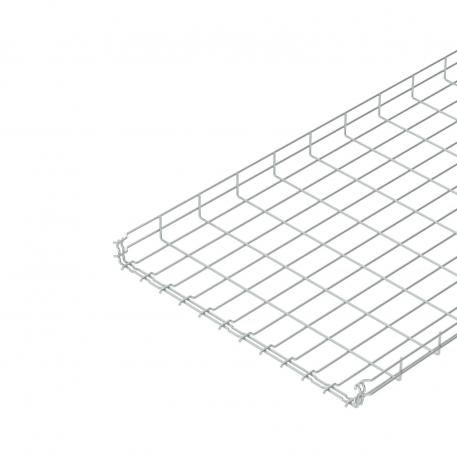

Sietveida rene GR-Magic® 55 G 3000 | 600 | 55 | 4,8 | 265 | nē

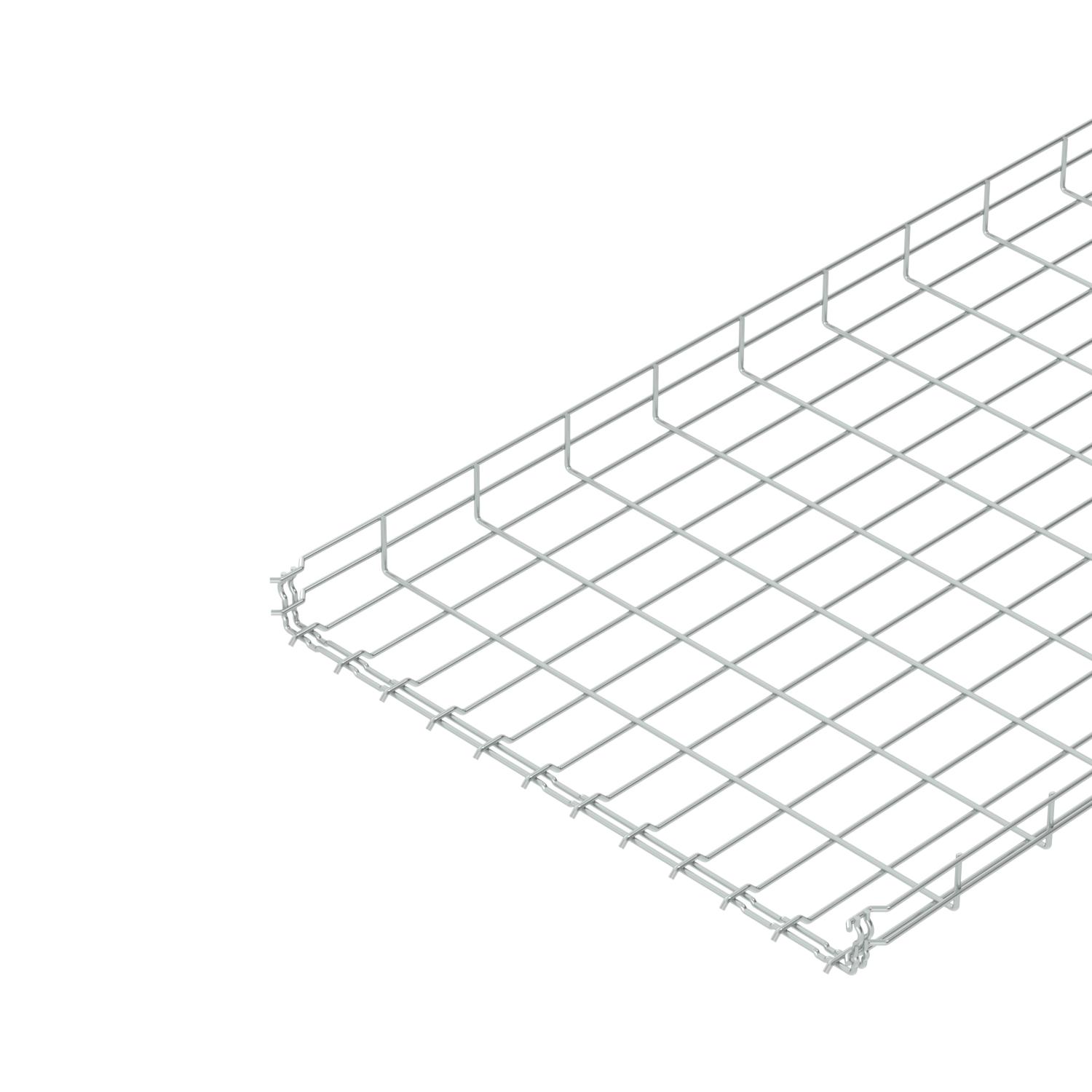

Sietveida rene GR-Magic® 55 G

Preces Nr. 6001454 | EAN 4012196858859

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.

Tehniskie dati

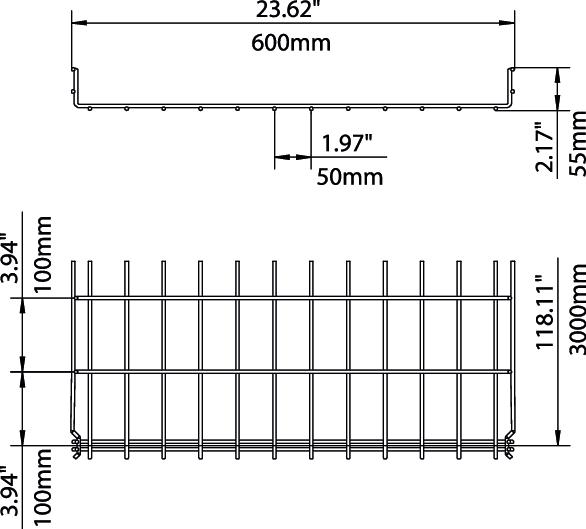

Izmēri

Augstums	55 mm
Augstums	2,17 in
Balstu atstatums 1,0 m	0,9 kN/m
Balstu atstatums 1,5 m	0,6 kN/m
Balstu atstatums 2,0 m	0,3 kN/m
Balstu atstatums 2,5 m	0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	5,886 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	265 cm²
Derīgais šķērsgriezums	26500 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez
Izmērs	55x600x3000
Izmērs B	600 mm

Izmērs H	58 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	23,62 in
Platums	600 mm
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Ugunsdrošība	Izmantošana ugunsdrošības segās
Virsma	galvaniski cinkota

Tehniskie dati

GRM 55 tipa GR-Magic sietveida renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jā	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jā	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jā	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jā	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jā	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jā	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nē	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nē	6001454	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FS	DGRR 600 FS	6001854	m	3 m
Stūra savienotājs G	GEV 36 G	6016715	Gabals	20 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 45 FS	TSG 45 FS	6062033	m	3 m
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Kabeļu atzarojuma plāksne FS	KAB GR FS	6220139	Gabals	10 Gabals
