- Produkta apraksts
-

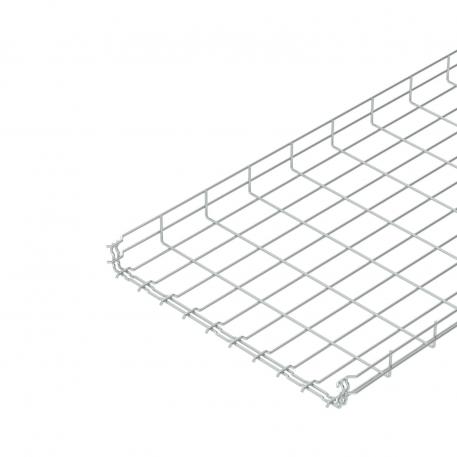

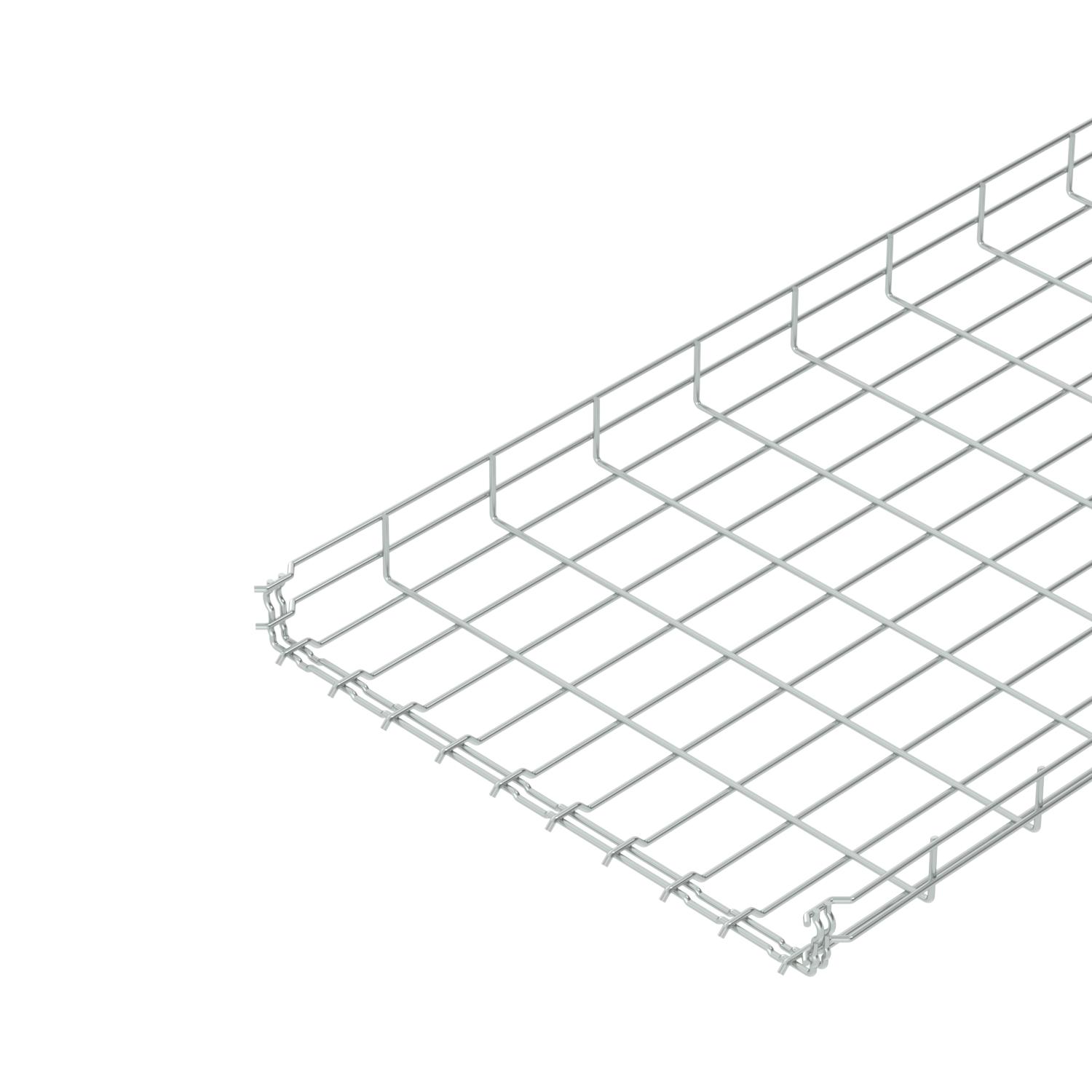

Produkta aprakstsSietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.
- Tehniskie dati
-

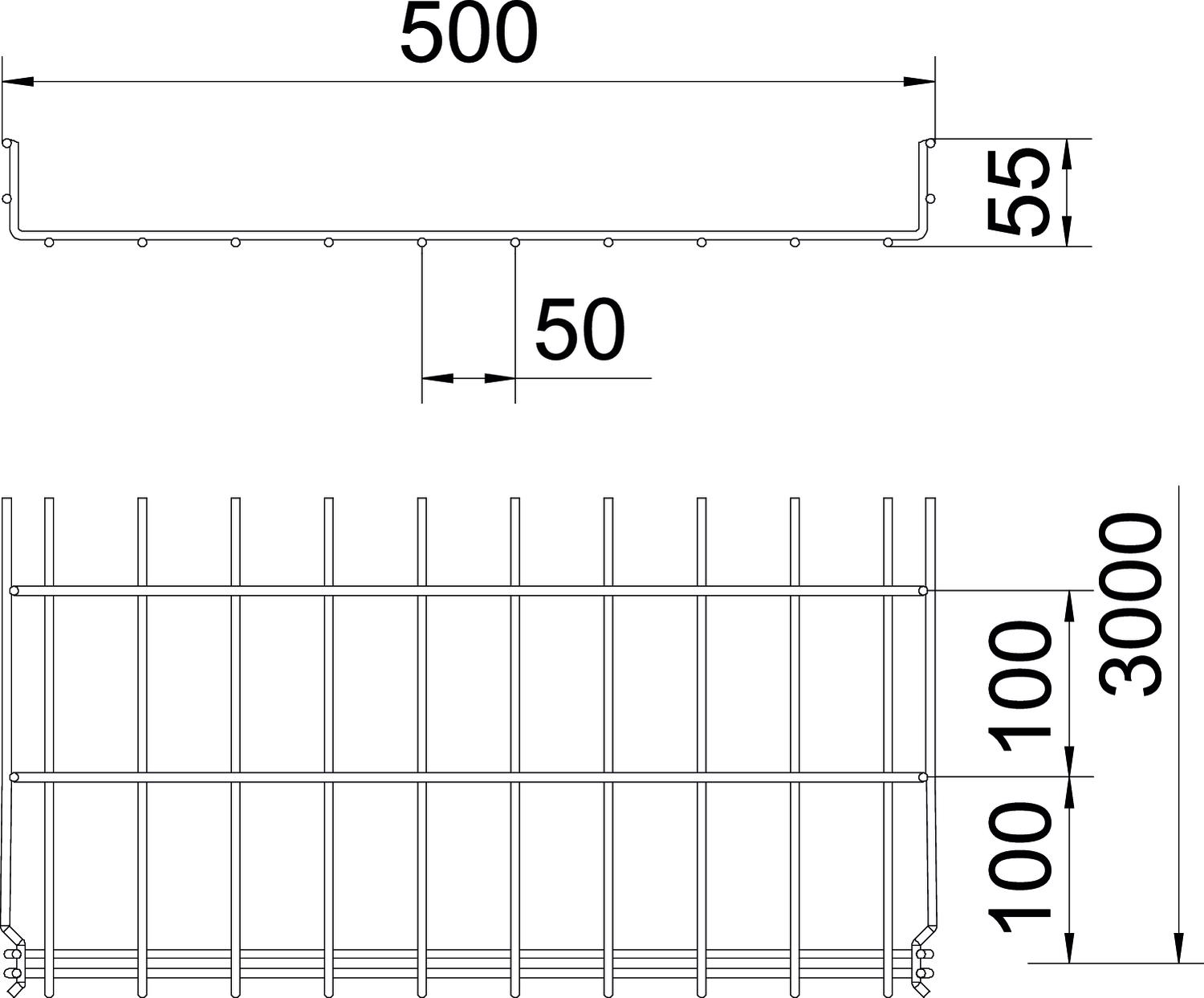

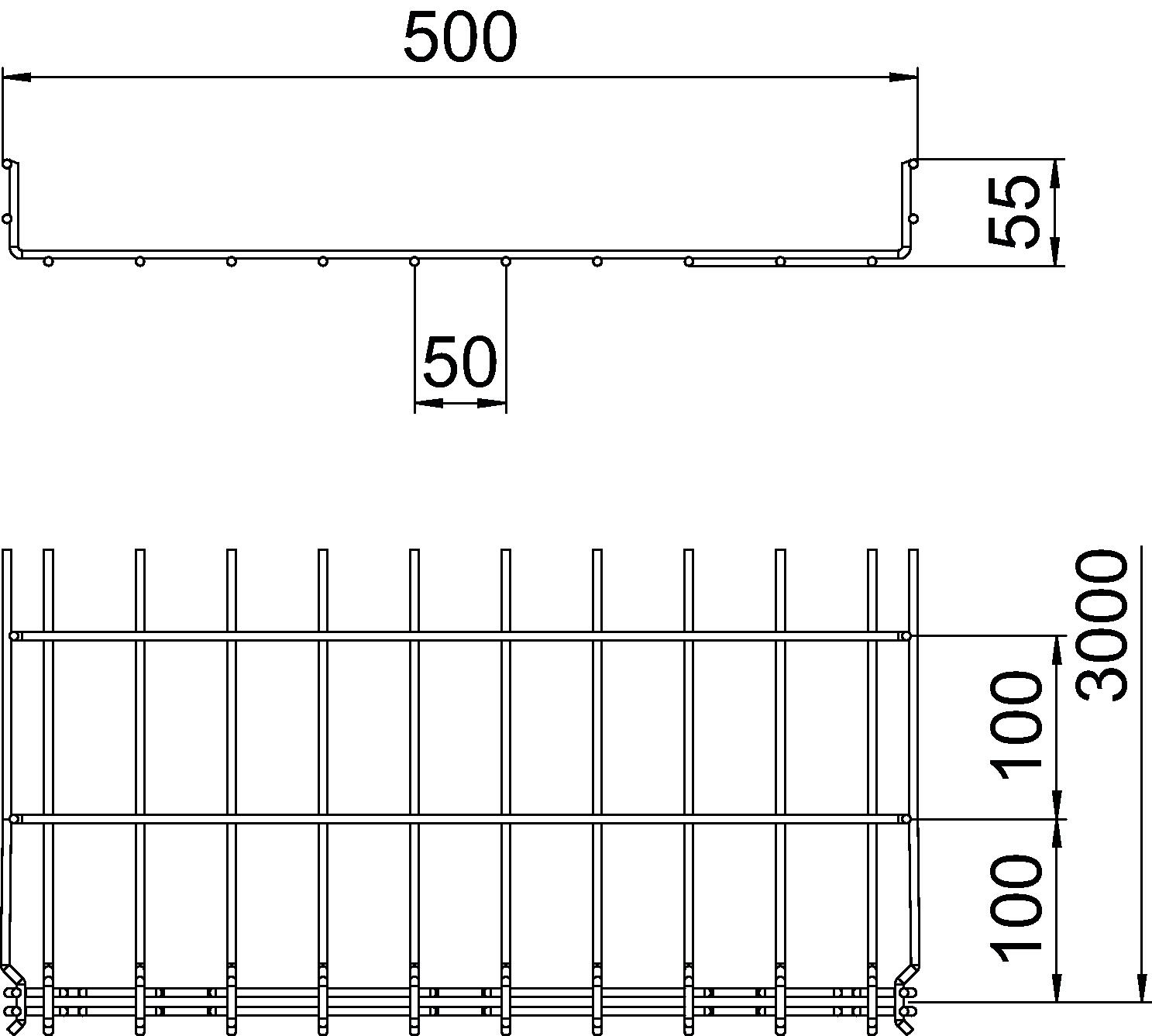

Izmēri
Augstums 55 mm Augstums 2,17 in Balstu atstatums 1,0 m 0,9 kN/m Balstu atstatums 1,5 m 0,6 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,25 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 5,124 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 220 cm² Derīgais šķērsgriezums 22000 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Integrēta starpsiena bez Izmērs 55x500x3000 Izmērs B 500 mm Izmērs H 58 mm Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Platums 500 mm Platums 19,69 in Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Ugunsdrošība Izmantošana ugunsdrošības segās Virsma galvaniski cinkota Tehniskie dati
GRM 55 tipa GR-Magic sietveida renes slodzes diagramma
- Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
- Attālums starp balstiem, m
- Profila izliece mm pie pieļaujamās slodzes kN/m
- Slodzes shēma pārbaudes laikā
- Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
- Profila izlieces līkne atkarībā no balstu attāluma
- Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa GRM 55 500 G / 6001452 , 0.45MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfSkrejlapa G-Gitterrinne Magic® , 0.68MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija GRM 55 500 G / 6001452 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija GRM 55 500 G / 6001452 , 0.14MB , pdfREACH Atbilstības deklarācija GRM 55 500 G / 6001452 , 0.12MB , pdfRoHS Atbilstības deklarācija GRM 55 500 G / 6001452 , 0.12MB , pdfZīmes atļauja „VDE” zīmes atļauja „GRM” , 0.50MB , pdfZīmes atļauja „RINA” zīmes atļauja „GRM” , 0.61MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfIzvēles ceļvedis GR-Magic® , 2.00MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf
