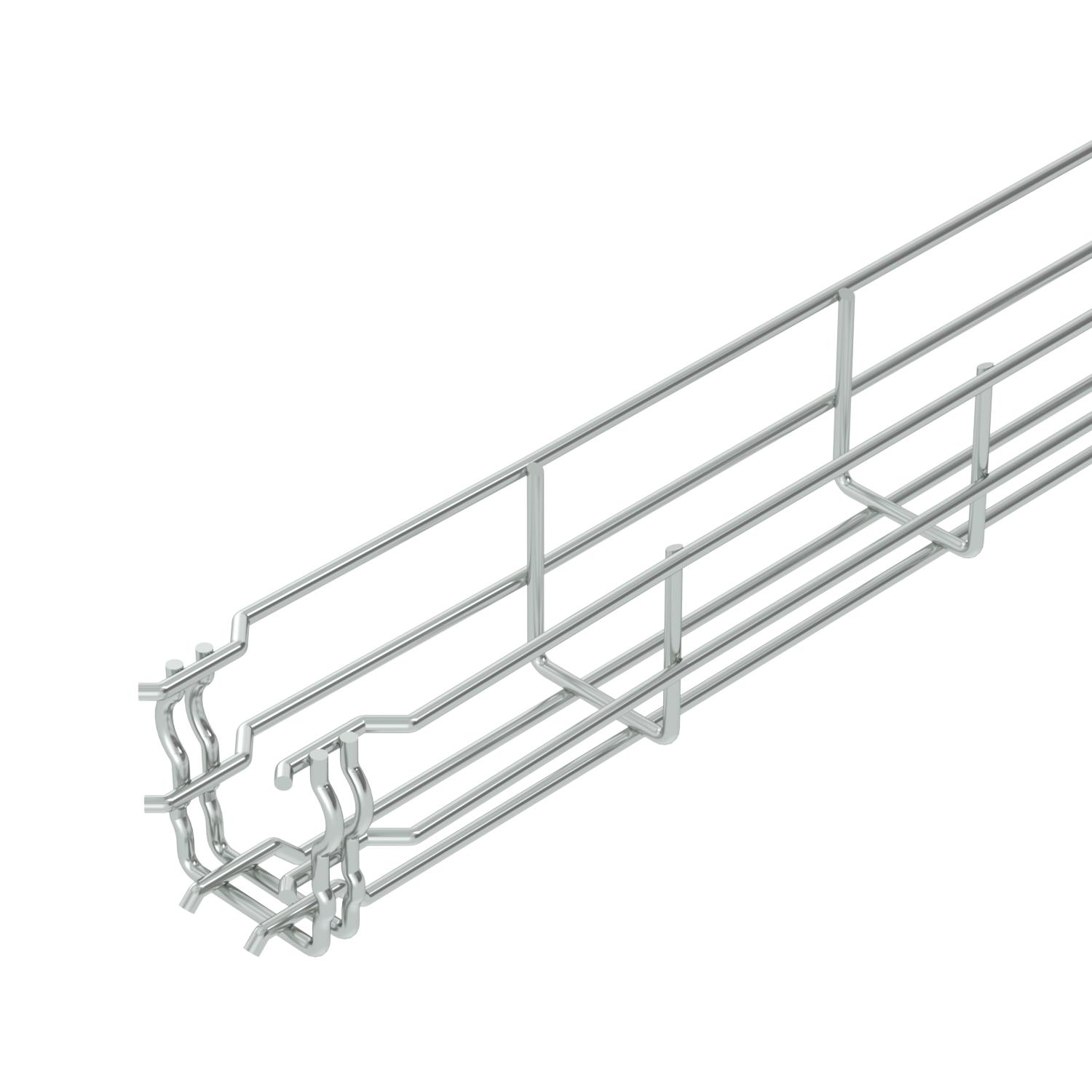

Sietveida rene GR-Magic® 55 G

Preces Nr. 6001441 | EAN 4012195430957

3000 mm
55 mm
Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.
  • RINA 1861, Ship Classification, Certification and Services
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Underwriters Laboratories Inc., ASV
  • Underwriters Laboratories Inc., ASV
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Funkciju nodrošināšanas klase E30
  • Function maintenance class E60
  • Funkciju nodrošināšanas klase E90
Tehniskie dati

Izmēri

Augstums 2,17 in
Augstums 55 mm
Balstu atstatums 1,0 m 0,35 kN/m
Balstu atstatums 1,5 m 0,2 kN/m
Balstu atstatums 2,0 m 0,1 kN/m
Balstu atstatums 2,5 m 0,1 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 1600 mm²
Derīgais šķērsgriezums 16 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Integrēta starpsiena bez

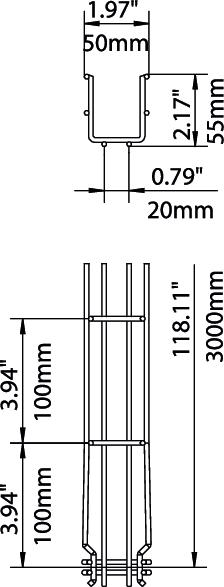

Izmērs 55x50x3000
Izmērs B 52 mm
Izmērs H 58 mm
Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums
Krāsa cinks
Materiāls Tērauds
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Platums 1,97 in
Platums 50 mm
Profila forma U forma
Savienotāja izpildījums iebūvēts savienotājs
Savienotāji bez skrūvēm
Stieples diametrs 3,9 mm
Ugunsdrošība Izmantošana ugunsdrošības segās
Virsma galvaniski cinkota

Tehniskie dati

GRM 55 tipa GR-Magic sietveida renes slodzes diagramma

GRM 55 tipa GR-Magic sietveida renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Augstums Stieples diametrs Derīgais šķērsgriezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 6001446
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² 6001454
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FS Vāks sietveida renei, klikšķināms FS DGRR 50 FS 6001840
3 m
Stūra savienotājs G Stūra savienotājs G GEV 36 G 6016715
20 Gabals

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 FS Starpsiena 45 FS TSG 45 FS 6062033
3 m
Fiksators starpsienas nostiprināšanai Fiksators starpsienas nostiprināšanai KS GR A2 6062282
30 Gabals
Kabeļu atzarojuma plāksne FS Kabeļu atzarojuma plāksne FS KAB GR FS 6220139
10 Gabals
