Sietveida rene GR-Magic® 55 FT 3000 | 400 | 55 | 4,8 | 175 | jā

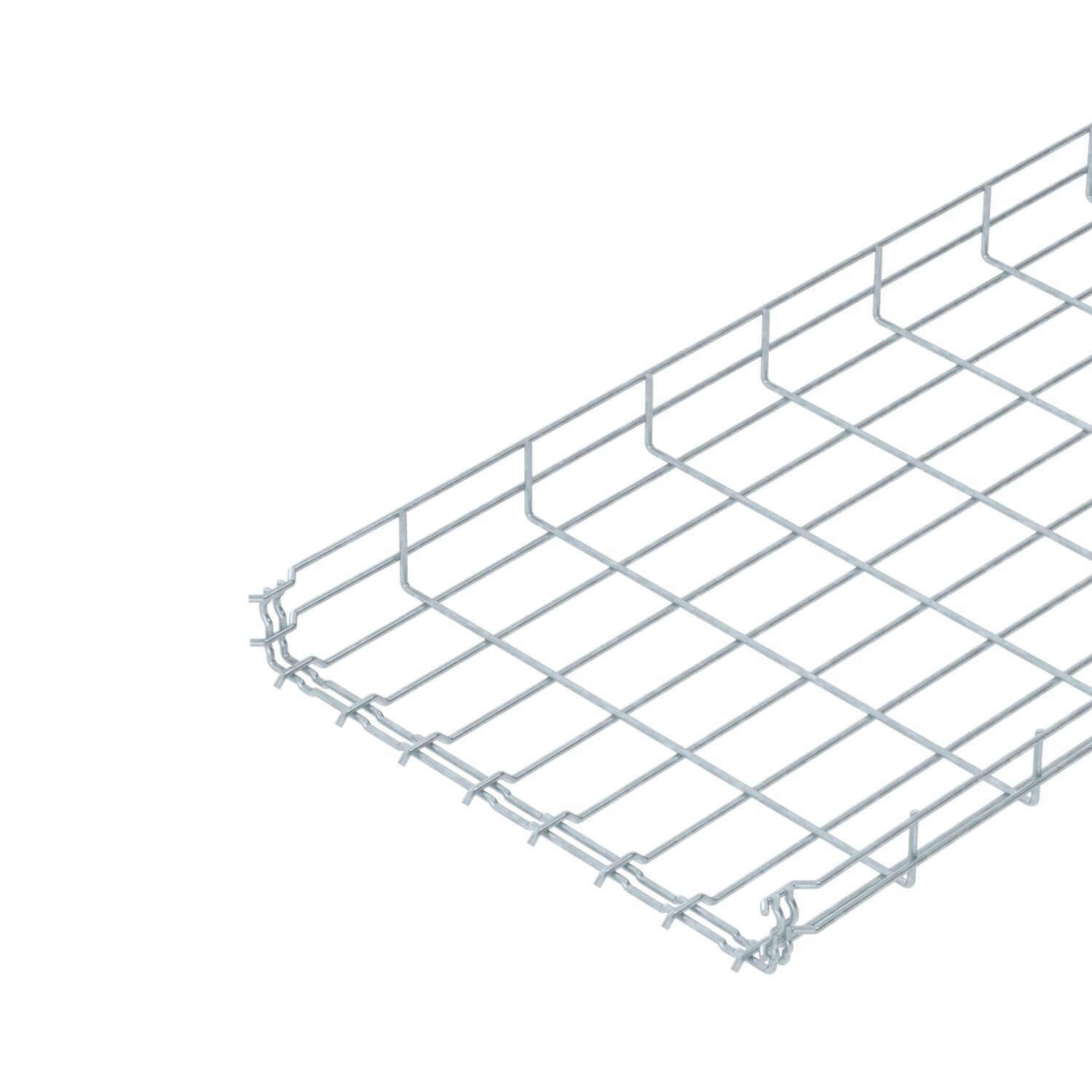

Sietveida rene GR-Magic® 55 FT

Preces Nr. 6001428 | EAN 4012196815111

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.

Tehniskie dati

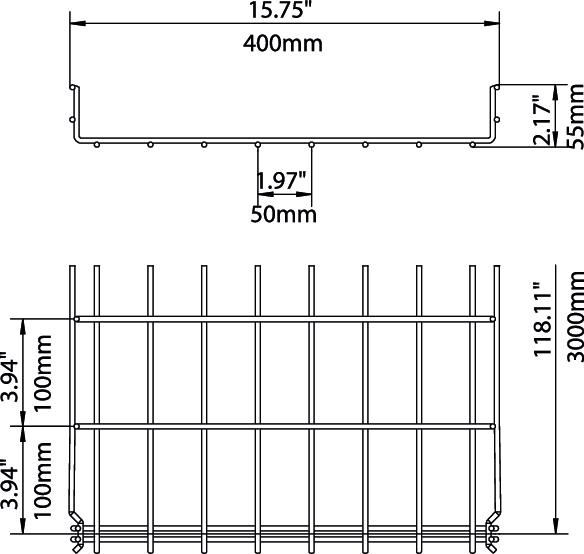

Izmēri

Augstums	2,17 in
Augstums	55 mm
Balstu atstatums 1,0 m	0,9 kN/m
Balstu atstatums 1,5 m	0,6 kN/m
Balstu atstatums 2,0 m	0,3 kN/m
Balstu atstatums 2,5 m	0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,974 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	175 cm²
Derīgais šķērsgriezums	17500 mm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez
Izmērs	55x400x3000
Izmērs B	400 mm

Izmērs H	58 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	15,75 in
Platums	400 mm
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Ugunsdrošība	Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Virsma	karsti cinkots

Tehniskie dati

GRM 55 tipa GR-Magic sietveida renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jā	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jā	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jā	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jā	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jā	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jā	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nē	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nē	6001436	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

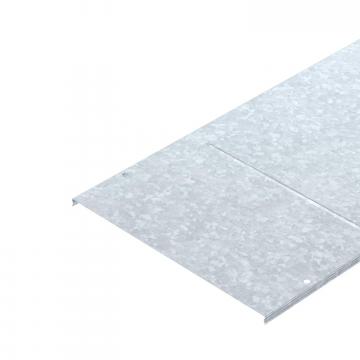

Vāks sietveida renei, klikšķināms FT	DGRR 400 FT	6001830	m	3 m
Stūra savienotājs FT	GEV 36 FT	6016723	Gabals	20 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
Seitveida renes adapteris jumta vadītāja turētājam	165 MBG HGRM	5218886	Gabals	50 Gabals
