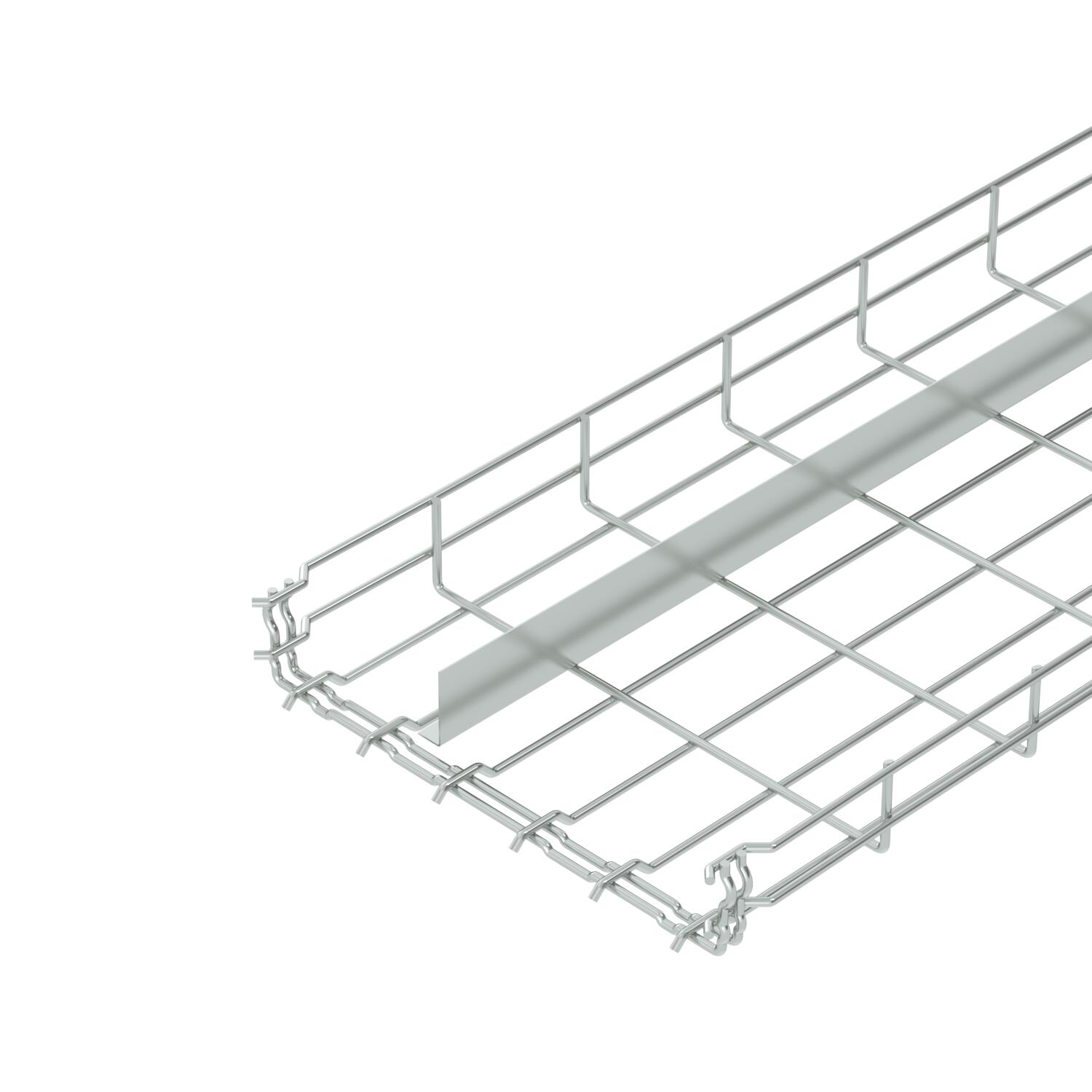

Sietveida rene GR-Magic® 55 ar starpsienu

Preces Nr. 6006456 | EAN 4012196151578

3000 mm
55 mm
Produkta apraksts

Produkta apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un iemetinātu starpliku, malas augstums 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
  • Magnētiskā ekranējuma efektivitāte
  • RINA 1861, Ship Classification, Certification and Services
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Režģveida rene, malas augstums 55 mm
  • montāžai draudzīga detaļa
Tehniskie dati

Izmēri

Augstums 55 mm
Augstums 2,17 in
Balstu atstatums 1,0 m 1,5 kN/m
Balstu atstatums 1,5 m 0,8 kN/m
Balstu atstatums 2,0 m 0,4 kN/m
Derīgais šķērsgriezums 12900 mm²
Derīgais šķērsgriezums 129 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Integrēta starpsiena viens

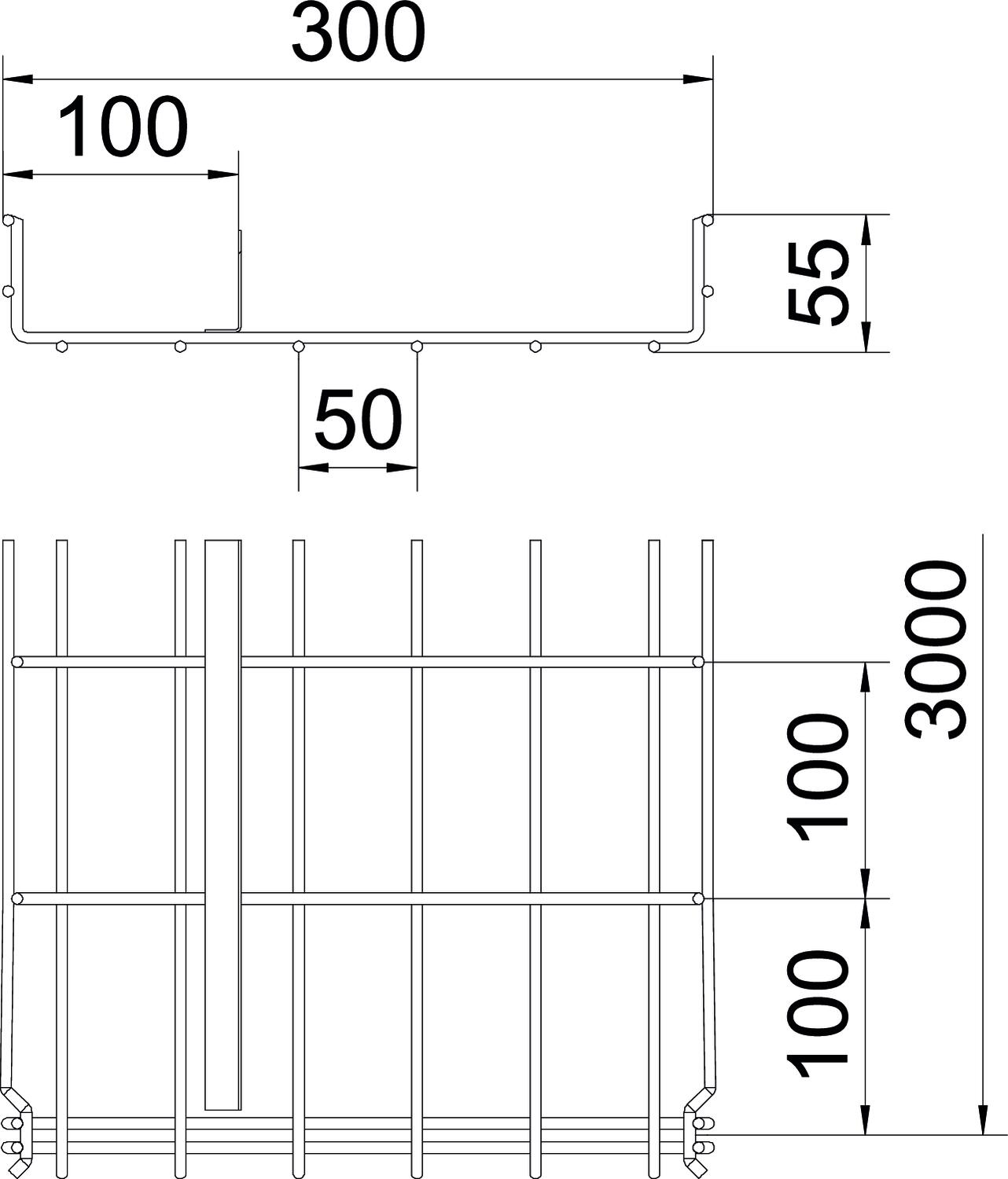

Izmērs 55x300x3000
Izmērs A 199,5 mm
Izmērs B 300 mm
Izmērs H 58 mm
Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums
Materiāls Tērauds
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Platums 11,81 in
Platums 300 mm
Profila forma U forma
Savienotāja izpildījums iebūvēts savienotājs
Savienotāji bez skrūvēm
Stieples diametrs 4,8 mm
Virsma galvaniski cinkota

Tehniskie dati

GRM-1T 55 tipa GR-Magic sietveida renes slodzes diagramma

GRM-1T 55 tipa GR-Magic sietveida renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Augstums Stieples diametrs Derīgais šķērsgriezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
GRM-T 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 6006453
3 m
GRM-T 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 6006455
3 m
GRM-T 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 6006456
3 m
GRM-T 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 6006457
3 m
GRM-T 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² 6006458
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FS Vāks sietveida renei, klikšķināms FS DGRR 300 FS 6001848
3 m
Stūra savienotājs G Stūra savienotājs G GEV 36 G 6016715
20 Gabals

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Fiksators starpsienas nostiprināšanai Fiksators starpsienas nostiprināšanai KS GR A2 6062282
30 Gabals
Kabeļu atzarojuma plāksne FS Kabeļu atzarojuma plāksne FS KAB GR FS 6220139
10 Gabals
Lejupielādes

Lejupielāde

Lejupielāde
Lejupielāde

Lejupielāde

Izvēles ceļvedis GR-Magic® , 2.00MB , pdf
Lejupielāde
Lejupielāde
Lejupielāde

GRM-T 55 300 G / 6006456
Lejupielāde
