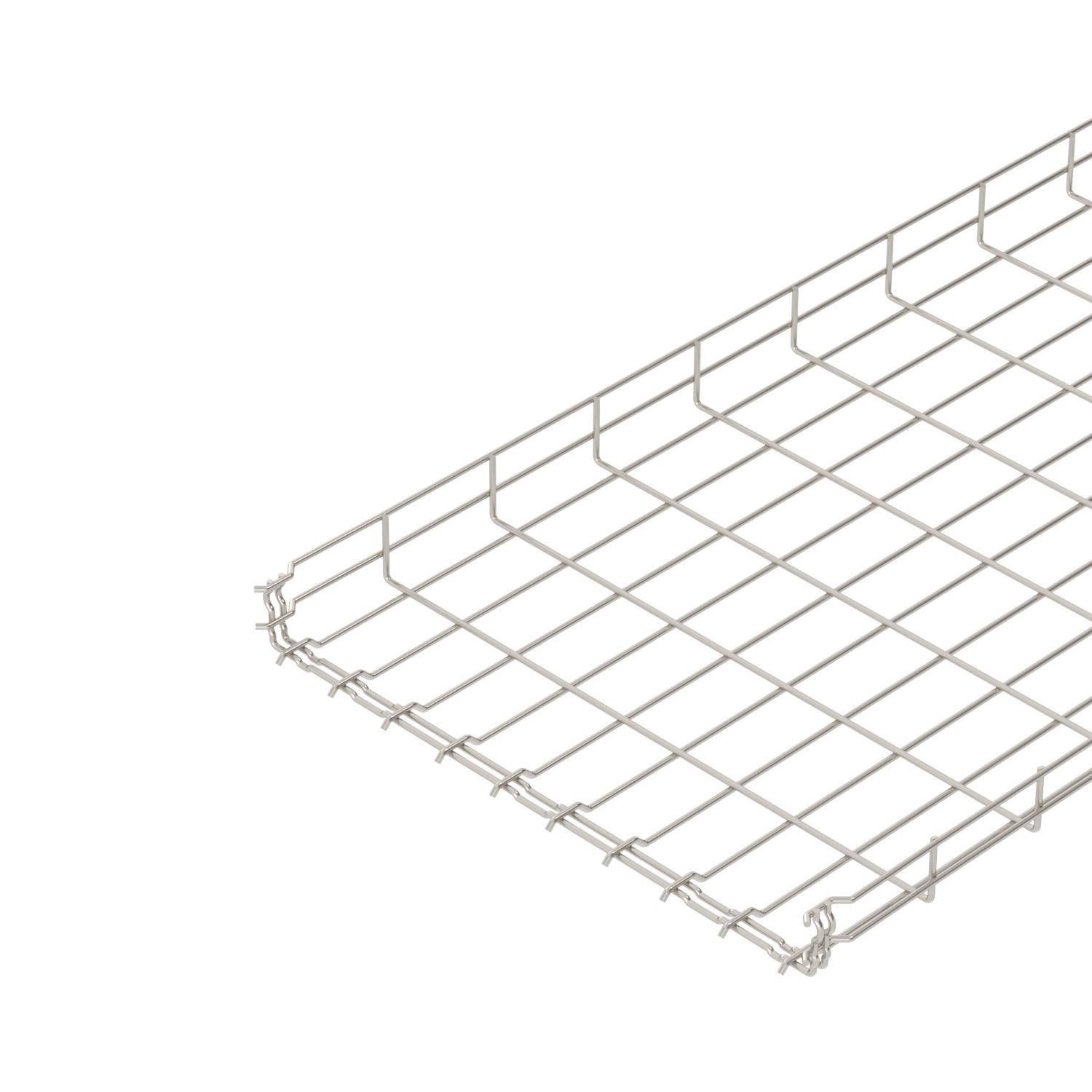

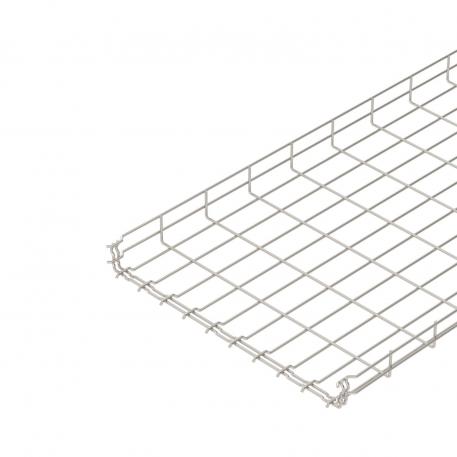

Sietveida rene GR-Magic® 55 A4
Preces Nr. 6001097 | EAN 4012195166122
- Produkta apraksts
-
Produkta apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
-
- Tehniskie dati
-
Tehniskie dati

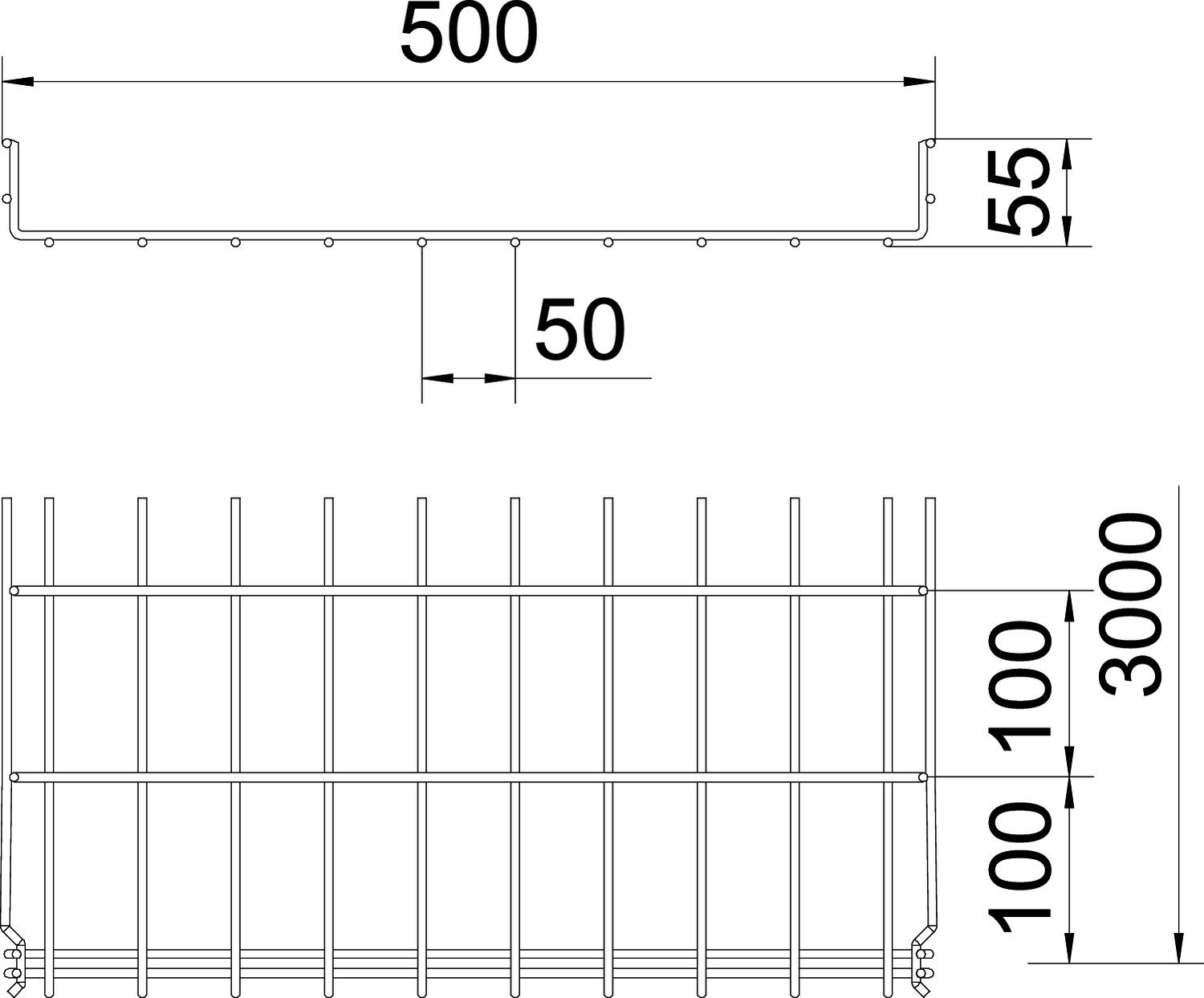

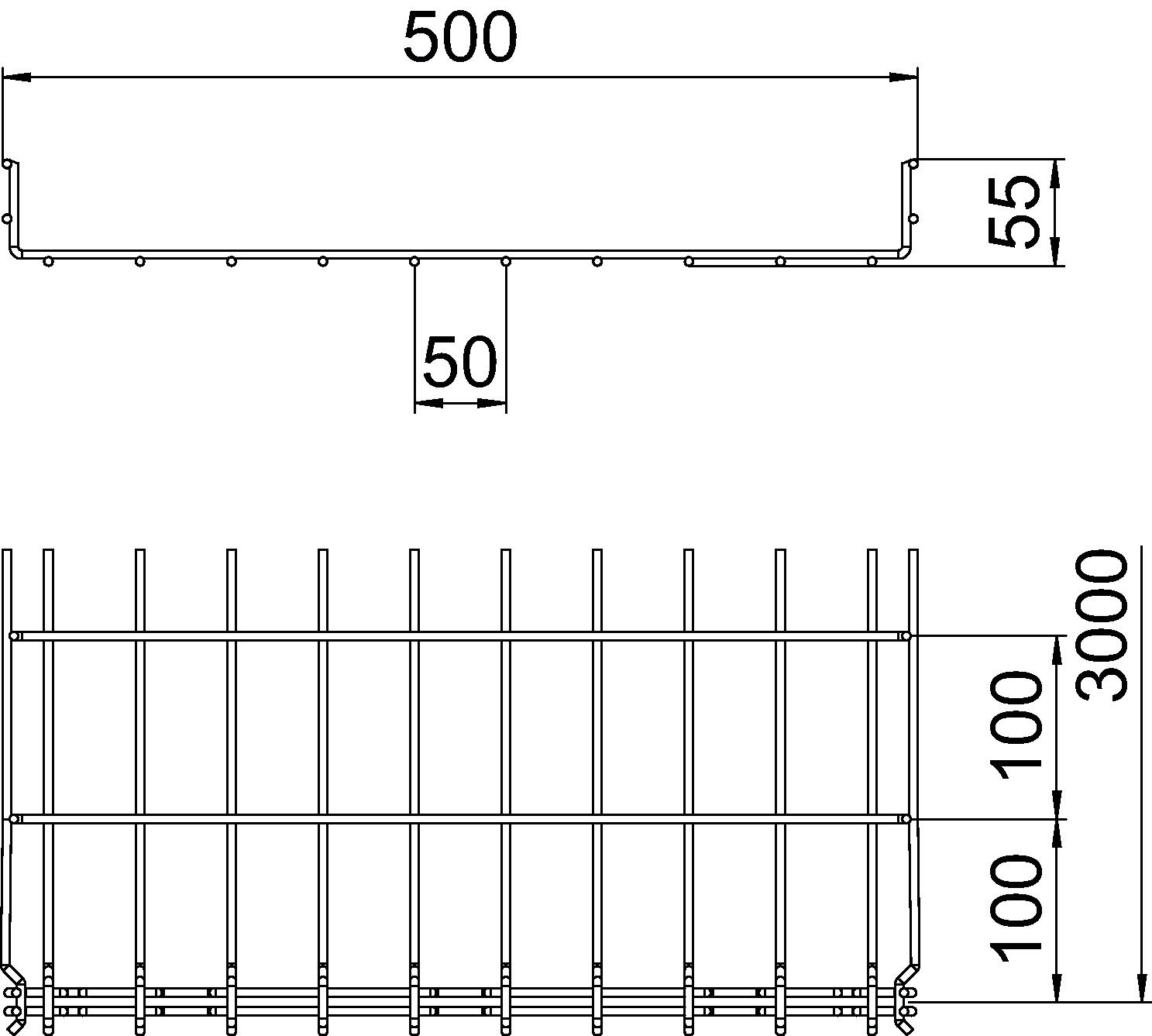

Derīgais šķērsgriezums 220 cm² Derīgais šķērsgriezums 22000 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 55x500x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Nerūsējošais tērauds 1.4401 Nerūsējošs tērauds, kodināts jā Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Virsma neizolēts, apstrādāts Izmēri
Augstums 2,17 in Augstums 55 mm Garums 3000 mm Izmērs B 500 mm Izmērs H 58 mm Platums 19,69 in Platums 500 mm Noslodze
Balstu atstatums 1,0 m 0,9 kN/m Balstu atstatums 1,5 m 0,6 kN/m Balstu atstatums 2,0 m 0,3 kN/m Balstu atstatums 2,5 m 0,25 kN/m Tehniskie dati
Slodzes diagramma C-režģveida rene, tips GRM 55 VA
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Stūra savienotājs A4
GEV 36 A4 6016764 10 Gabals
Vāks, neperforēts A4
DRLU 500 A4 6052996 3 m Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 A4
TSG 45 A4 6062028 3 m - Lejupielādes
-
