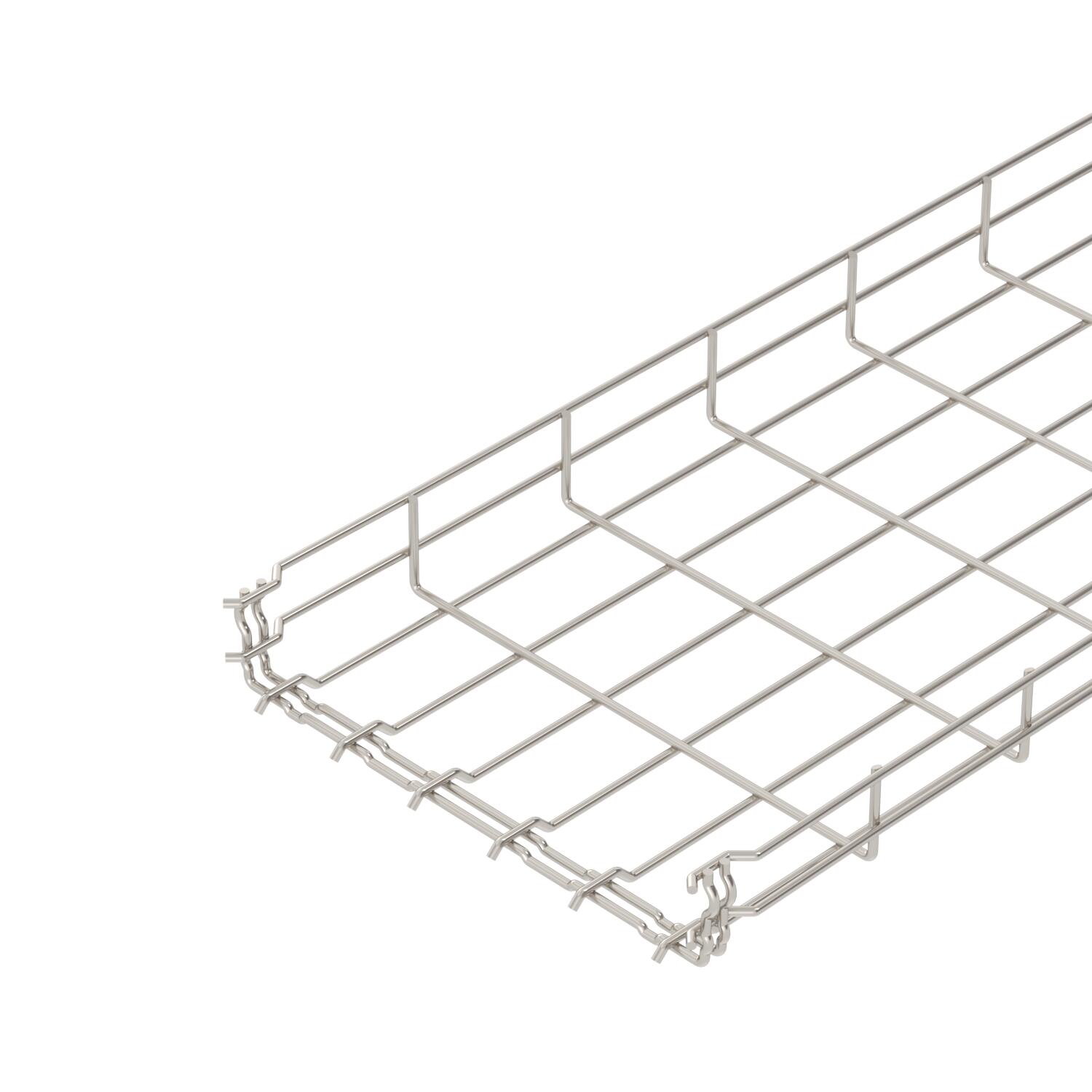

Sietveida rene GR-Magic® 55 A4

Preces Nr. 6001093 | EAN 4012195166078

3000 mm
55 mm
Produkta apraksts
Produkta apraksts
Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • RINA 1861, Ship Classification, Certification and Services
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Funkciju nodrošināšanas klase E30
  • Function maintenance class E60
  • Funkciju nodrošināšanas klase E90
Tehniskie dati

Izmēri

Augstums 2,17 in
Augstums 55 mm
Balstu atstatums 1,0 m 0,7 kN/m
Balstu atstatums 1,5 m 0,5 kN/m
Balstu atstatums 2,0 m 0,25 kN/m
Balstu atstatums 2,5 m 0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,769 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 129 cm²
Derīgais šķērsgriezums 12900 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Integrēta starpsiena bez

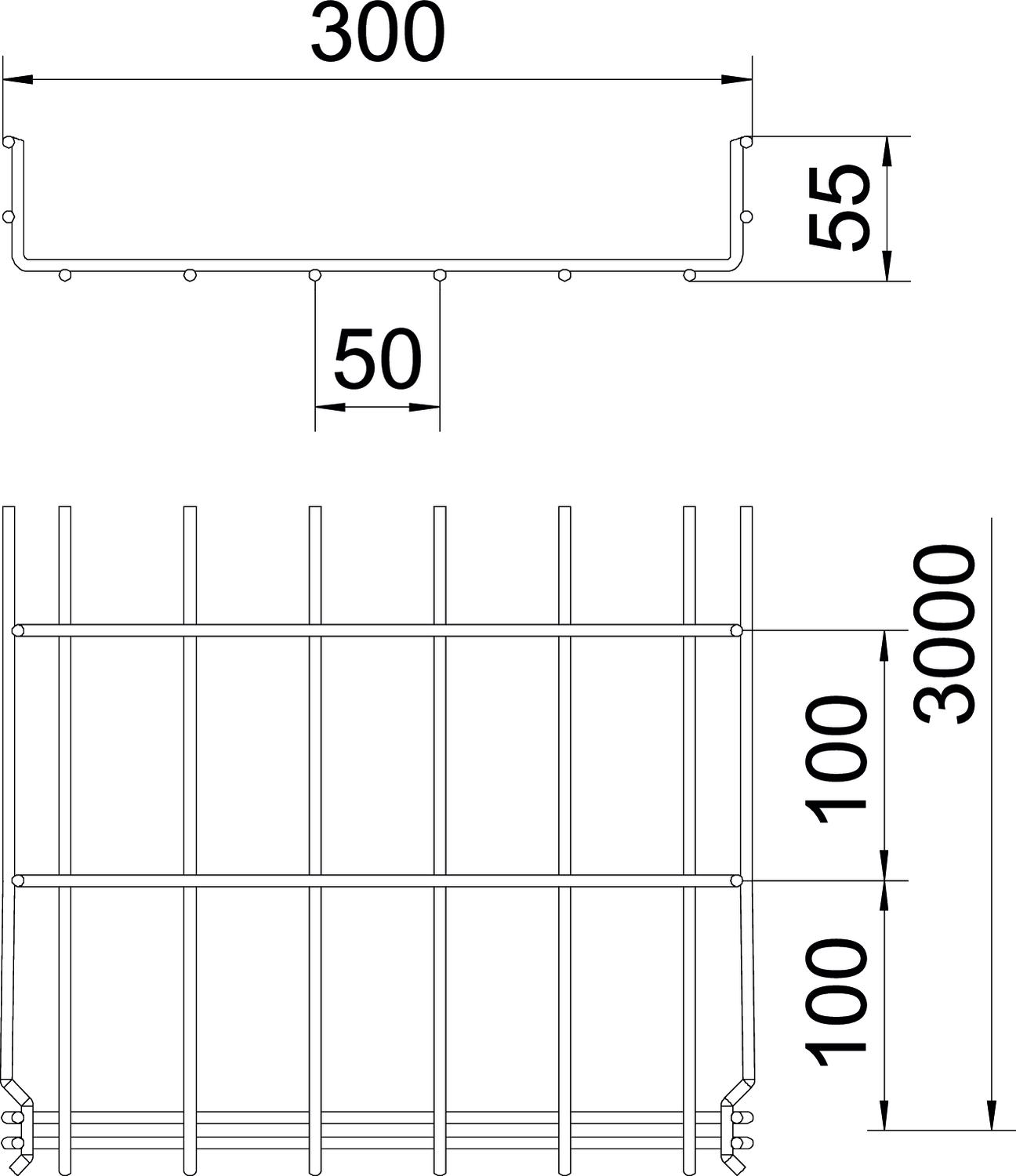

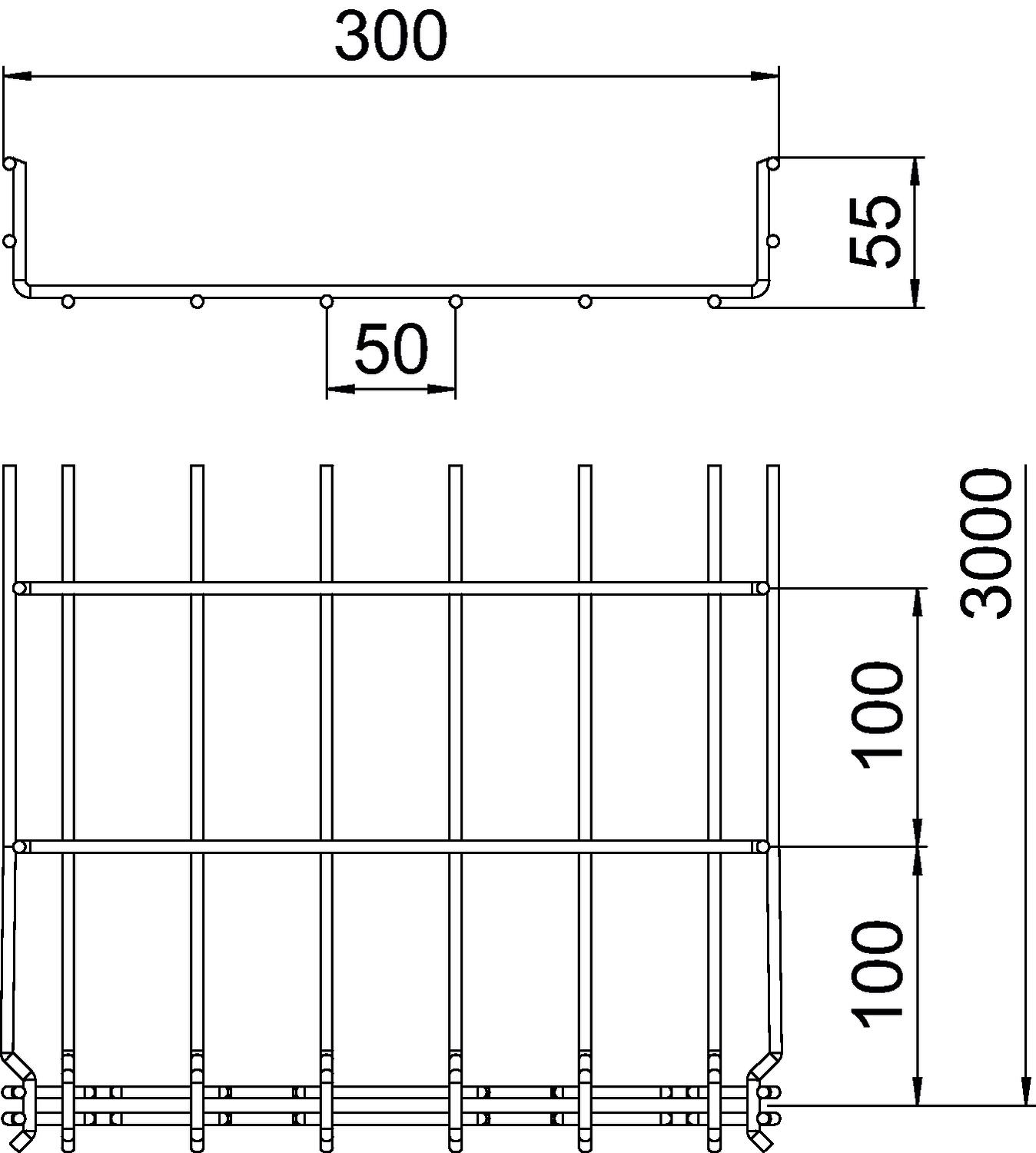

Izmērs 55x300x3000
Izmērs B 300 mm
Izmērs H 58 mm
Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums
Krāsa tērauda
Materiāls Nerūsējošais tērauds 1.4401
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Platums 300 mm
Platums 11,81 in
Profila forma U forma
Savienotāja izpildījums iebūvēts savienotājs
Savienotāji bez skrūvēm
Stieples diametrs 4,8 mm
Ugunsdrošība Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Virsma neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma C-režģveida rene, tips GRM 55 VA

Slodzes diagramma C-režģveida rene, tips GRM 55 VA
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Augstums Stieples diametrs Derīgais šķērsgriezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² 6001099
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Stūra savienotājs A4 Stūra savienotājs A4 GEV 36 A4 6016764
10 Gabals
Vāks, neperforēts A4 Vāks, neperforēts A4 DRLU 300 A4 6052994
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 A4 Starpsiena 45 A4 TSG 45 A4 6062028
3 m
