Produkta apraksts

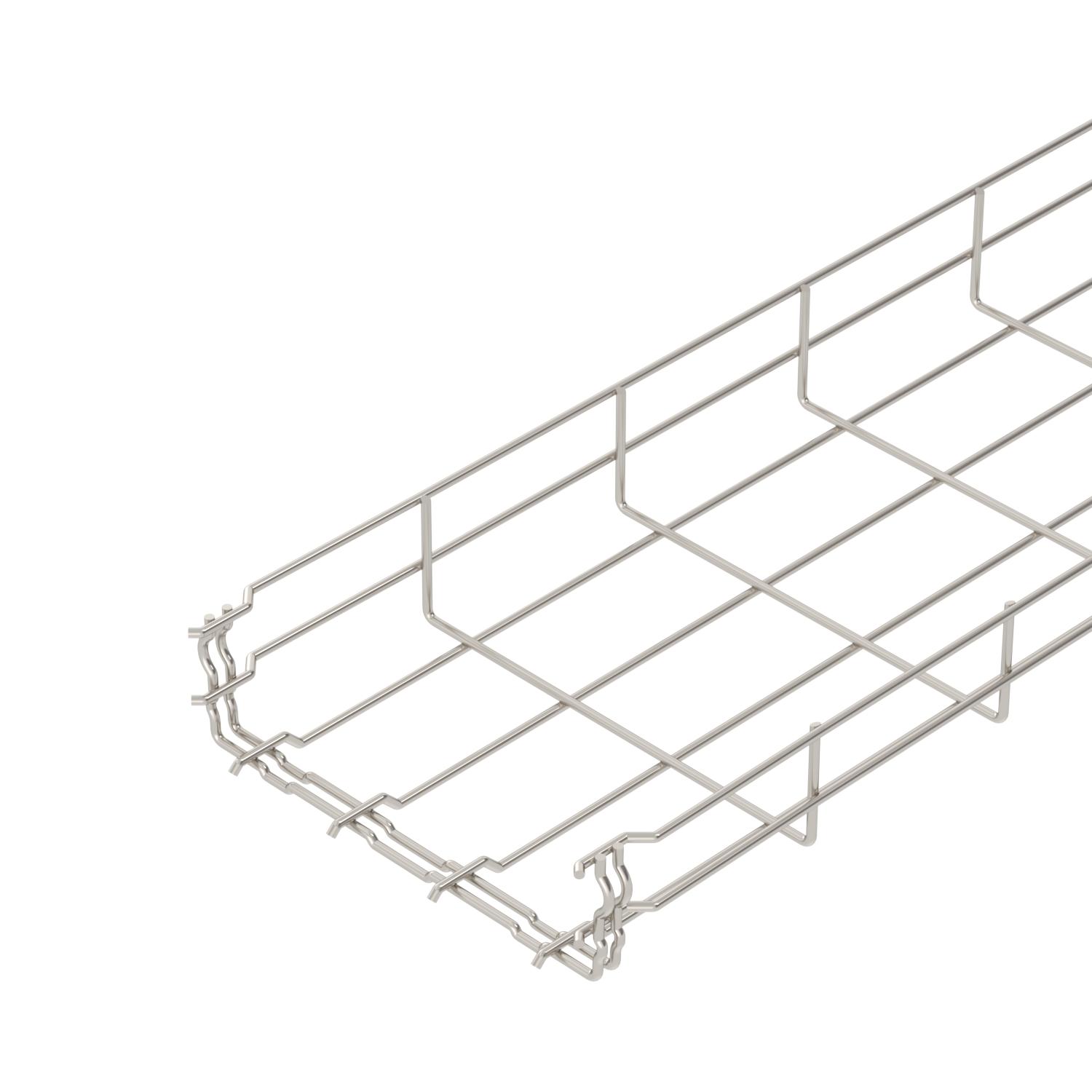

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 87 cm² Derīgais šķērsgriezums 8700 mm² Funkciju nodrošināšana jā Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 55x200x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Nerūsējošais tērauds 1.4401 Nerūsējošs tērauds, kodināts jā Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Ugunsdrošība Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas Virsma neizolēts, apstrādāts Izmēri

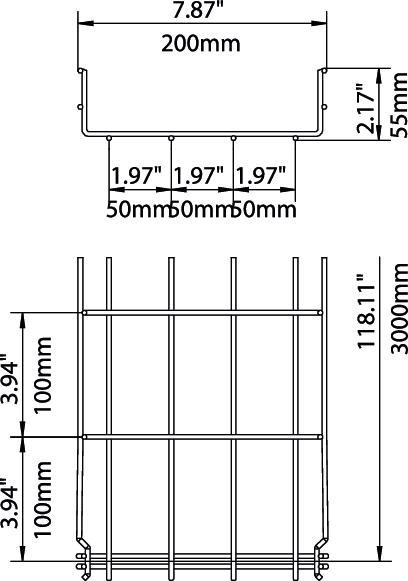

Augstums 55 mm Augstums 2,17 in Garums 3000 mm Izmērs B 200 mm Izmērs H 58 mm Platums 200 mm Platums 7,87 in Noslodze
Balstu atstatums 1,0 m 0,35 kN/m Balstu atstatums 1,5 m 0,2 kN/m Balstu atstatums 2,0 m 0,1 kN/m Balstu atstatums 2,5 m 0,1 kN/m Tehniskie dati
Slodzes diagramma C-režģveida rene, tips GRM 55 VA
- Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
- Attālums starp balstiem, m
- Profila izliece mm pie pieļaujamās slodzes kN/m
- Slodzes shēma pārbaudes laikā
- Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
- Profila izlieces līkne atkarībā no balstu attāluma
- Visi tipi
-
Visi tipi
