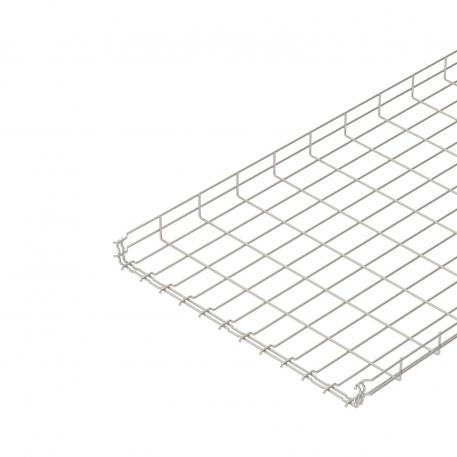

Sietveida rene GR-Magic® 55 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Augstums	55 mm
Augstums	2,17 in
Balstu atstatums 1,0 m	0,9 kN/m
Balstu atstatums 1,5 m	0,6 kN/m
Balstu atstatums 2,0 m	0,3 kN/m
Balstu atstatums 2,5 m	0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	15,966 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	265 cm²
Derīgais šķērsgriezums	26500 mm²
Funkciju nodrošināšana	nē
Garums	3000 mm
Integrēta starpsiena	bez

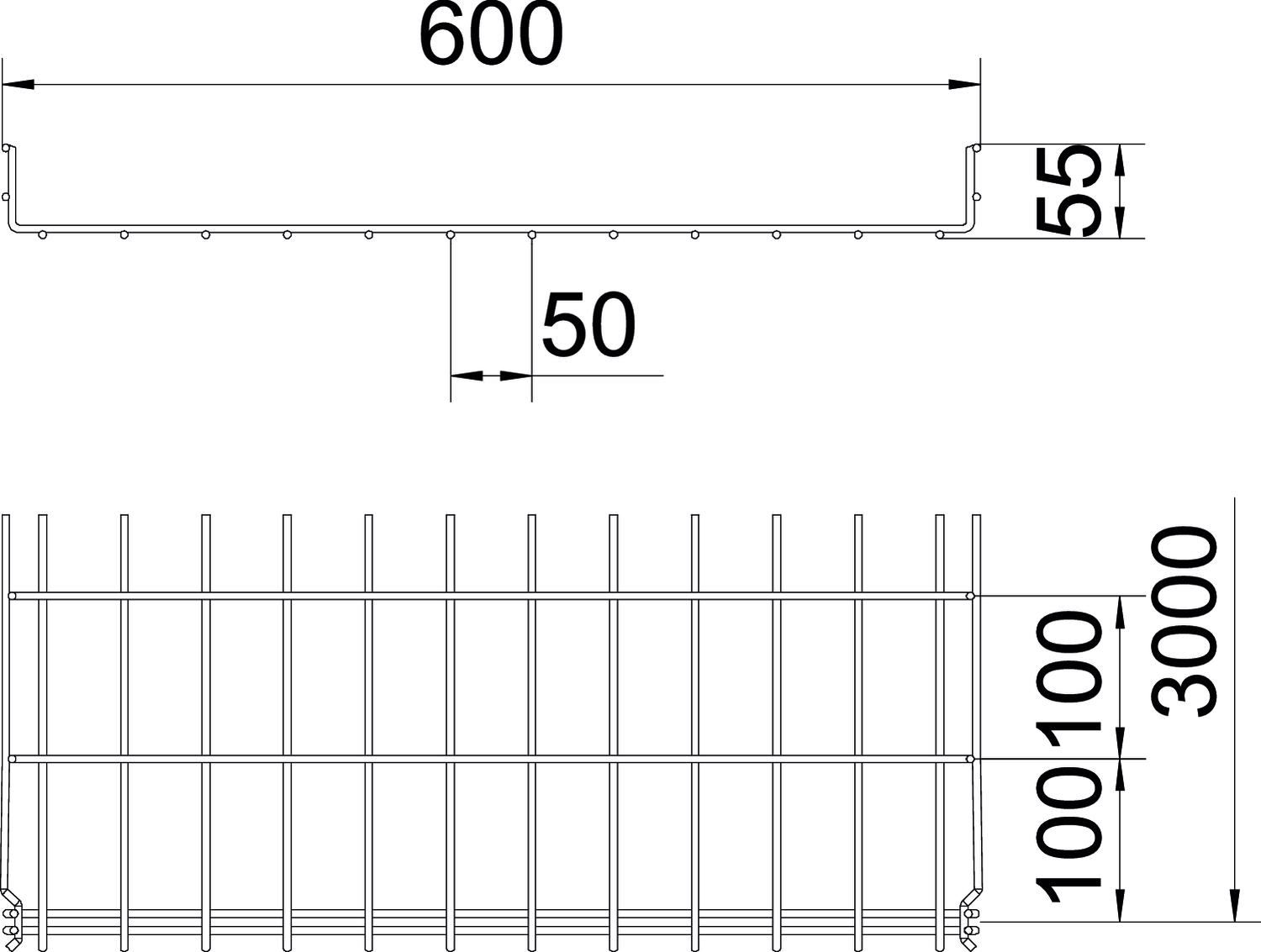

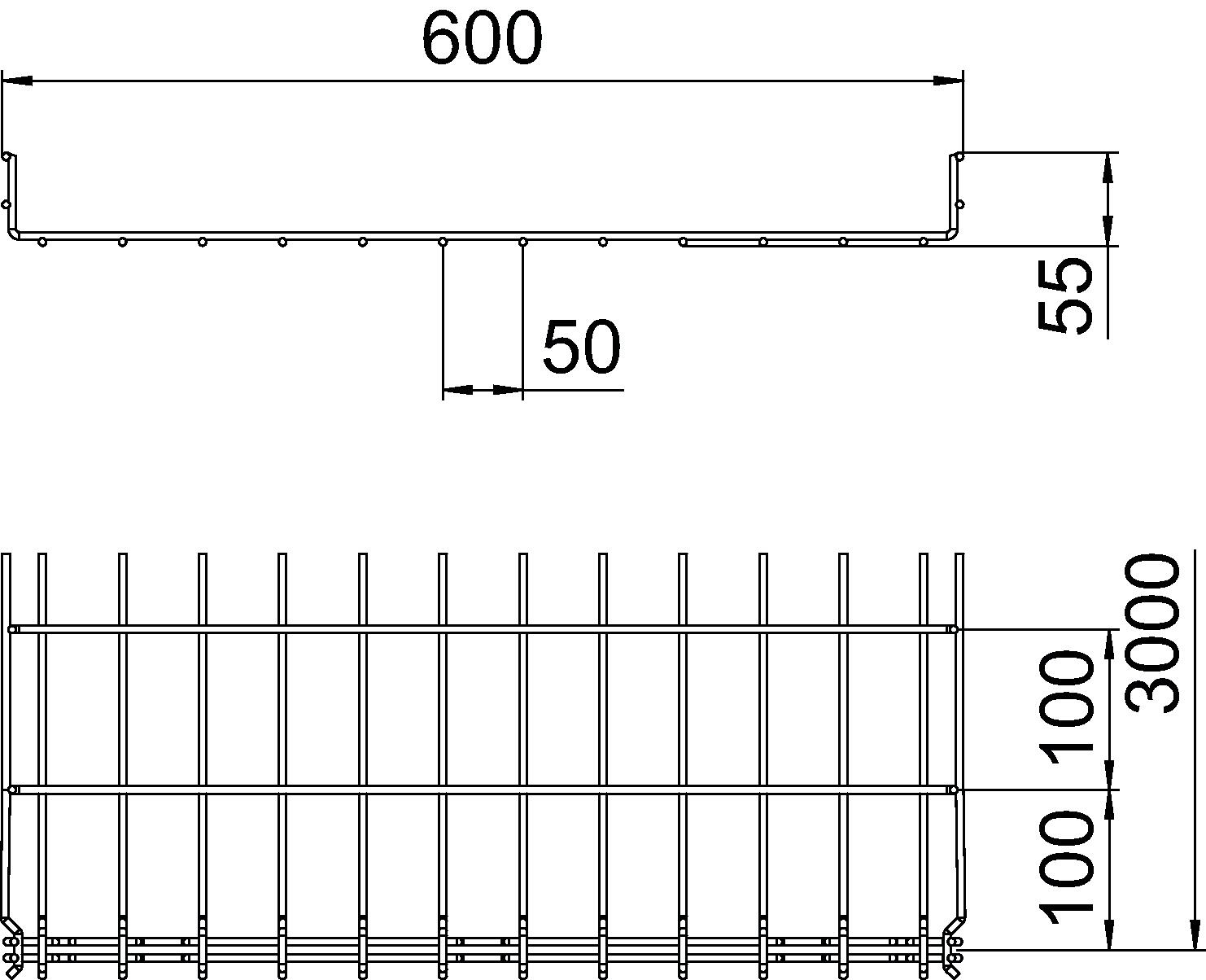

Izmērs	55x600x3000
Izmērs B	600 mm

Izmērs H	58 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4301
Nerūsējošs tērauds, kodināts	jā
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	23,62 in
Platums	600 mm
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	jā	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	jā	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	jā	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	jā	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	jā	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	jā	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nē	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nē	6001085	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks sietveida renei, klikšķināms A2	DGRR 600 A2	6001874	m	3 m
Stūra savienotājs A2	GEV 36 A2	6016731	Gabals	20 Gabals

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 45 A2	TSG 45 A2	6062025	m	3 m
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Kabeļu atzarojuma plāksne A2	KAB GR A2	6220145	Gabals	10 Gabals
