- Produkta apraksts
-
Produkta apraksts

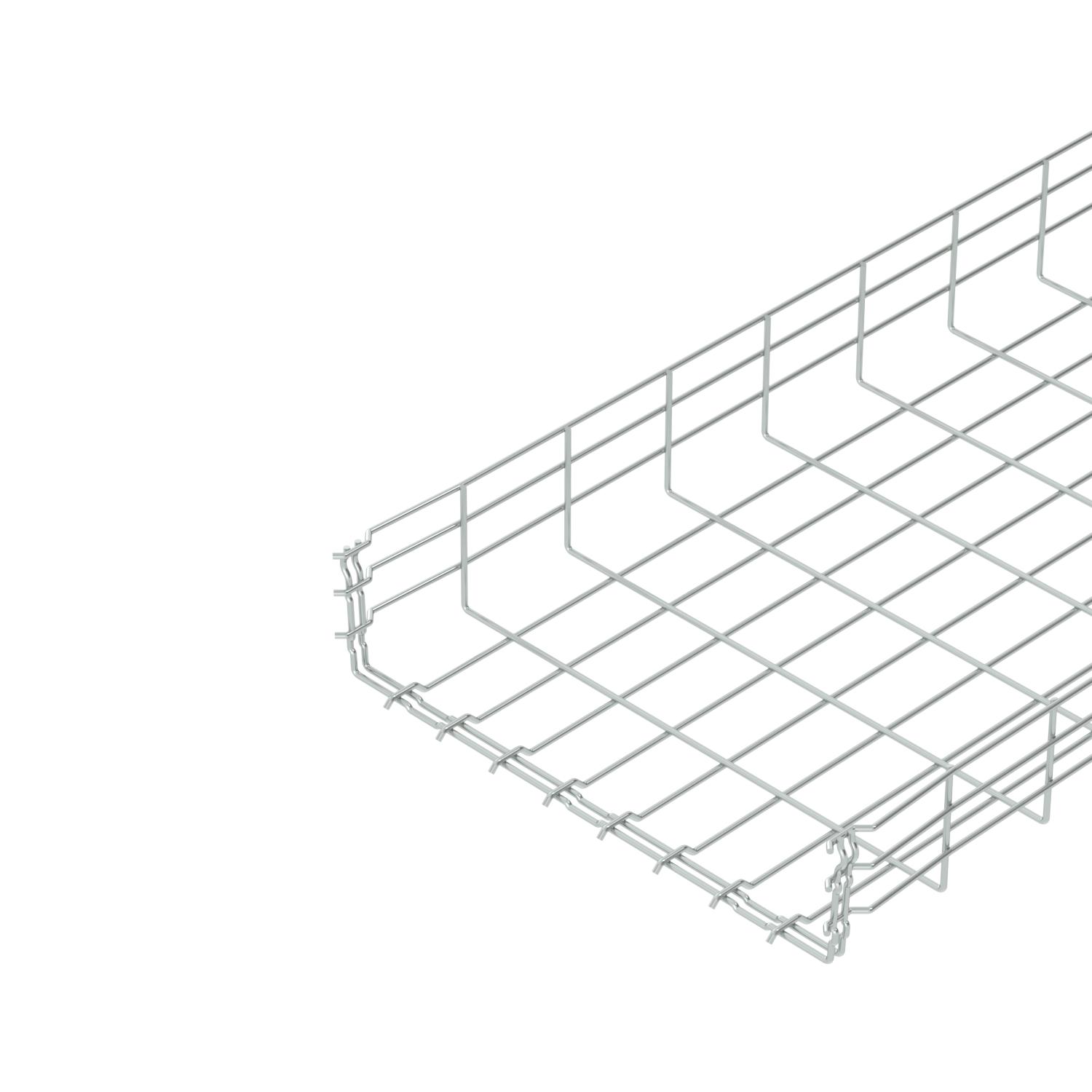

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Tehniskie dati

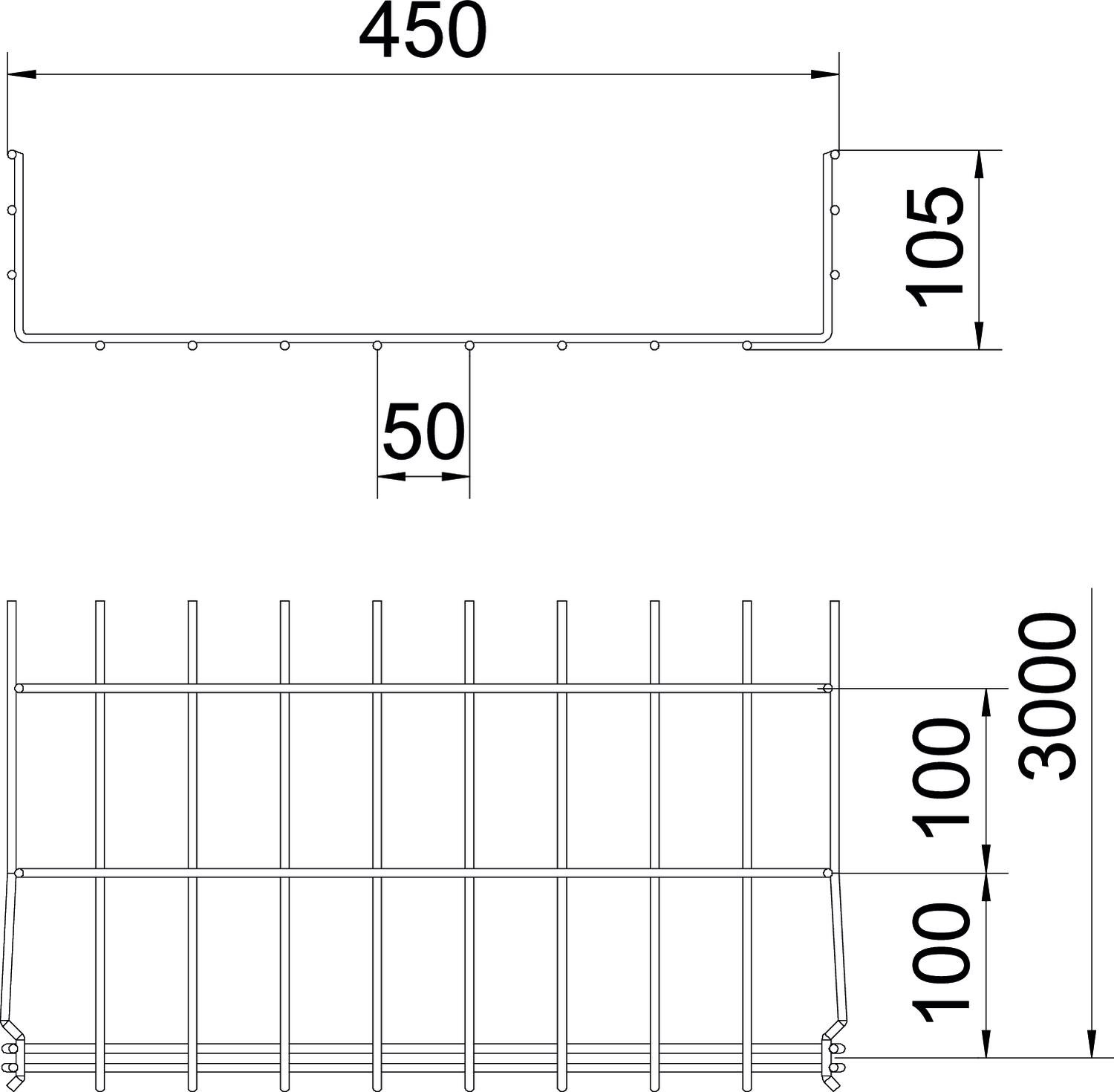

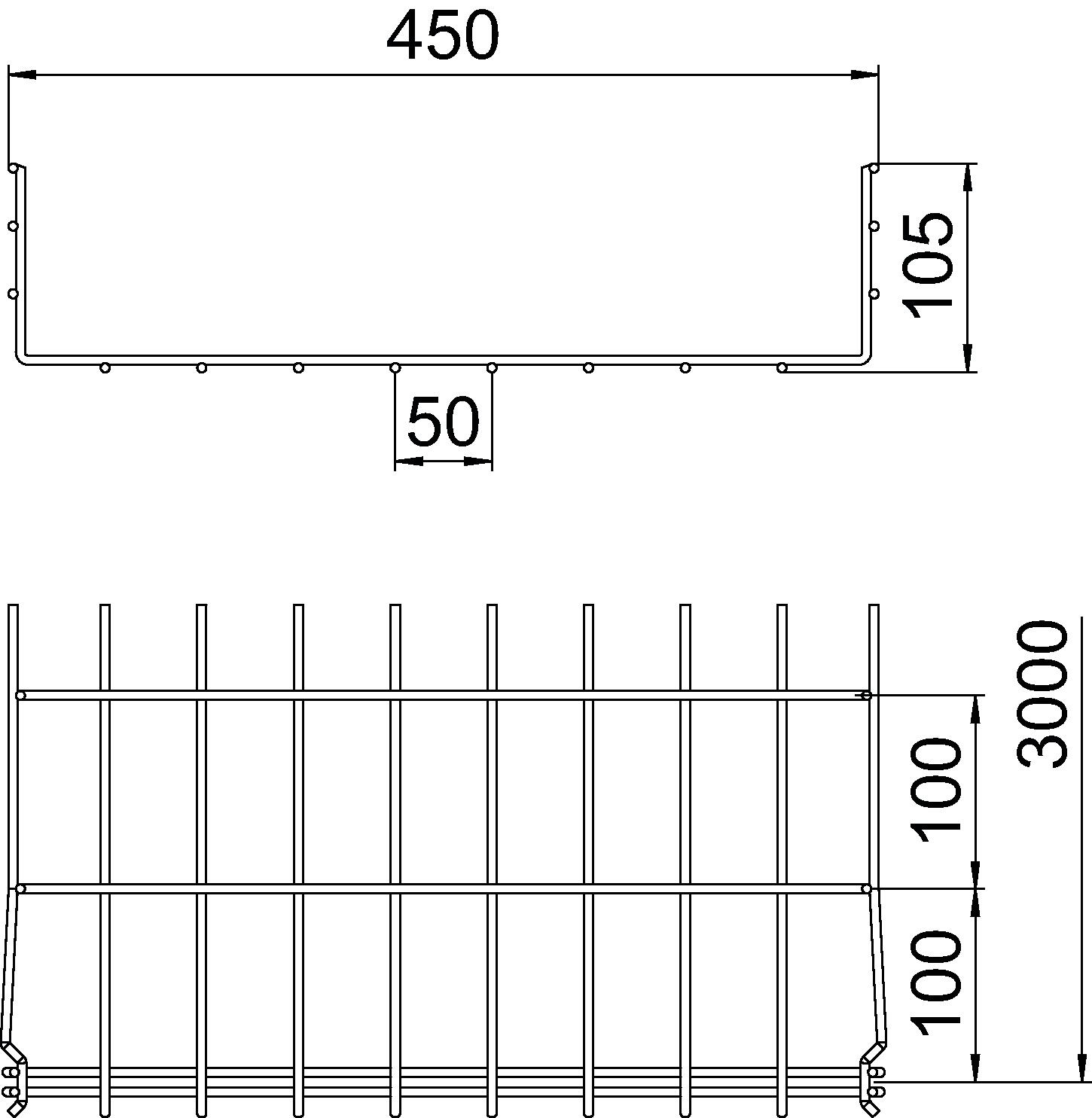

Derīgais šķērsgriezums 41100 mm² Derīgais šķērsgriezums 411 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 105x450x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Virsma galvaniski cinkota Izmēri
Augstums 105 mm Augstums 4,13 in Garums 3000 mm Izmērs B 450 mm Izmērs H 108 mm Platums 17,72 in Platums 450 mm Noslodze
Balstu atstatums 1,0 m 1,6 kN/m Balstu atstatums 1,5 m 0,8 kN/m Balstu atstatums 2,0 m 0,5 kN/m Balstu atstatums 2,5 m 0,33 kN/m Balstu atstatums 3,0 m 0,3 kN/m - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa GRM 105 450 G / 6002413 , 0.27MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfSkrejlapa G-Gitterrinne Magic® , 0.68MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija GRM 105 450 G / 6002413 , 0.15MB , pdfREACH Atbilstības deklarācija GRM 105 450 G / 6002413 , 0.12MB , pdfRoHS Atbilstības deklarācija GRM 105 450 G / 6002413 , 0.13MB , pdfZīmes atļauja „VDE” zīmes atļauja „GRM” , 0.50MB , pdfZīmes atļauja „RINA” zīmes atļauja „GRM” , 0.61MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfIzvēles ceļvedis GR-Magic® , 2.00MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf
