- Produkta apraksts
-
Produkta apraksts

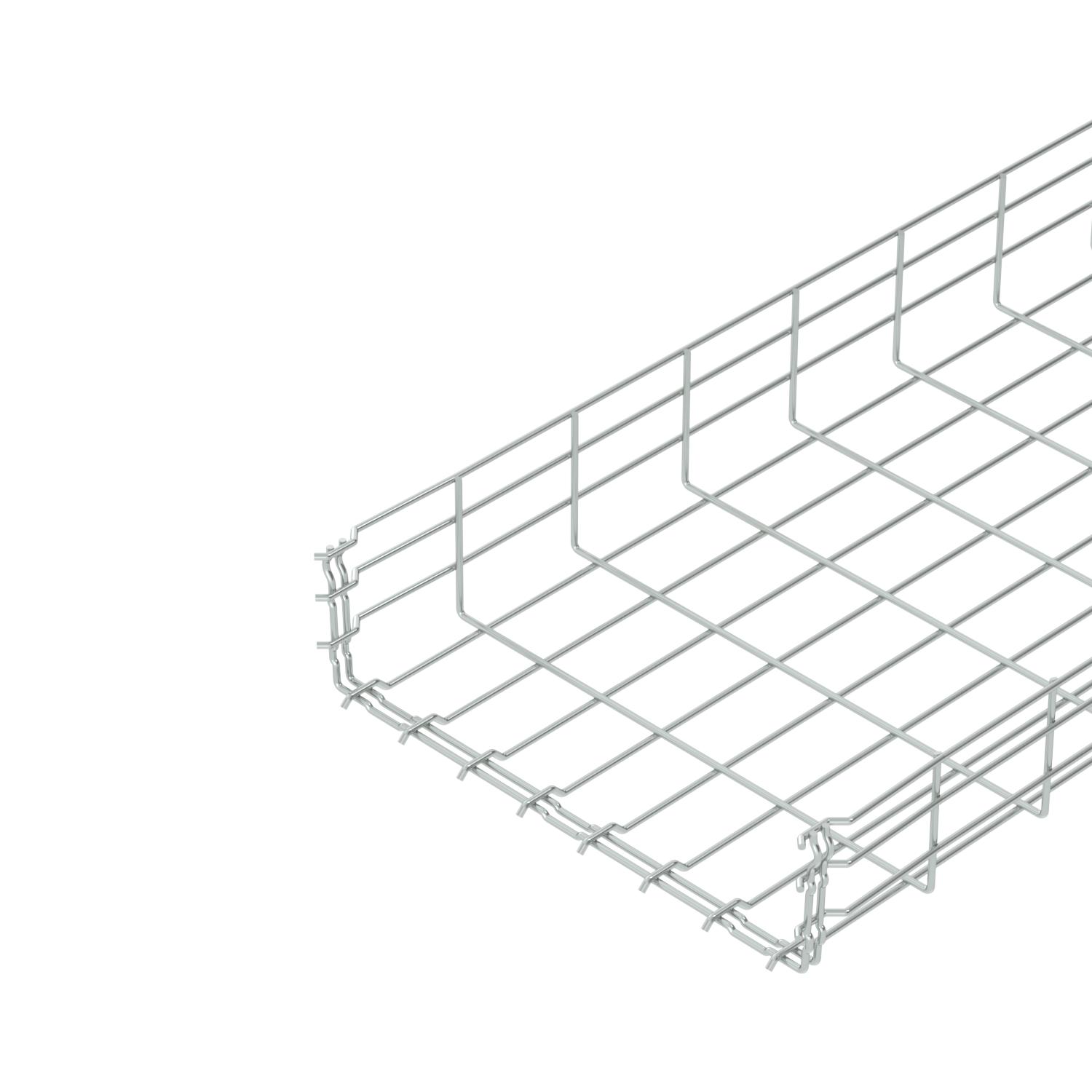

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 36300 mm² Derīgais šķērsgriezums 363 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 105x400x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Virsma galvaniski cinkota Izmēri

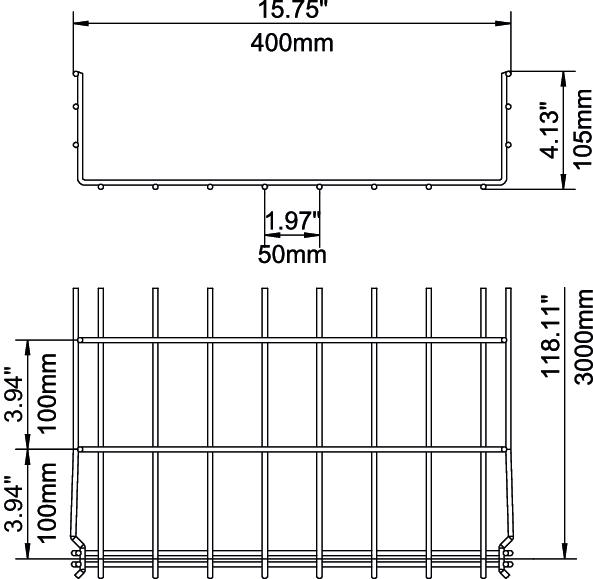

Augstums 4,13 in Augstums 105 mm Garums 3000 mm Izmērs B 400 mm Izmērs H 108 mm Platums 400 mm Platums 15,75 in Noslodze
Balstu atstatums 1,0 m 1,6 kN/m Balstu atstatums 1,5 m 0,8 kN/m Balstu atstatums 2,0 m 0,5 kN/m Balstu atstatums 2,5 m 0,33 kN/m Balstu atstatums 3,0 m 0,3 kN/m - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa GRM 105 400 G / 6002410 , 0.31MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfSkrejlapa G-Gitterrinne Magic® , 0.68MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija GRM 105 400 G / 6002410 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija GRM 105 400 G / 6002410 , 0.14MB , pdfREACH Atbilstības deklarācija GRM 105 400 G / 6002410 , 0.12MB , pdfRoHS Atbilstības deklarācija GRM 105 400 G / 6002410 , 0.12MB , pdfZīmes atļauja „VDE” zīmes atļauja „GRM” , 0.50MB , pdfZīmes atļauja „RINA” zīmes atļauja „GRM” , 0.61MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfIzvēles ceļvedis GR-Magic® , 2.00MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf
