Produkta apraksts

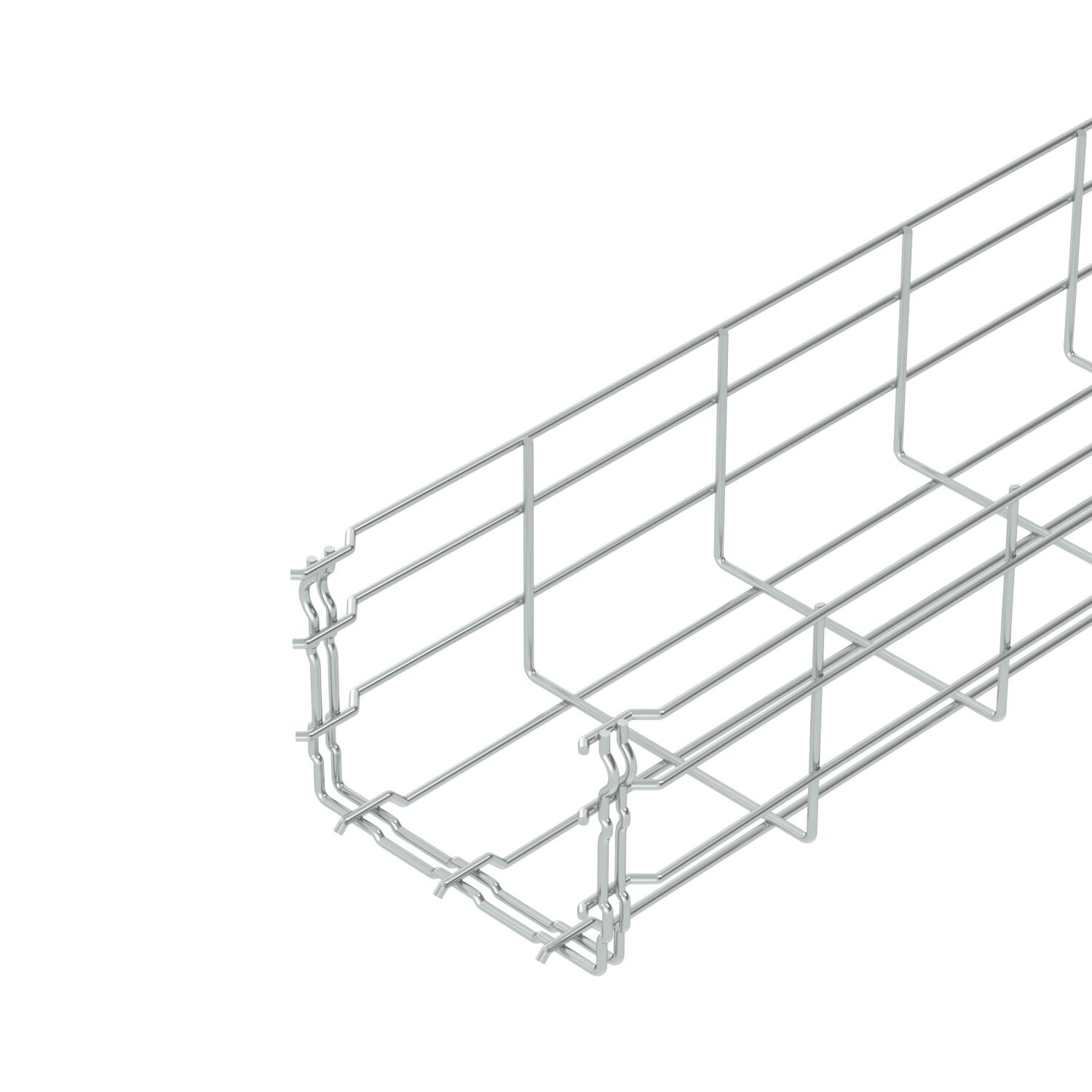

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 130 cm² Derīgais šķērsgriezums 13000 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 105x150x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Virsma galvaniski cinkota Izmēri

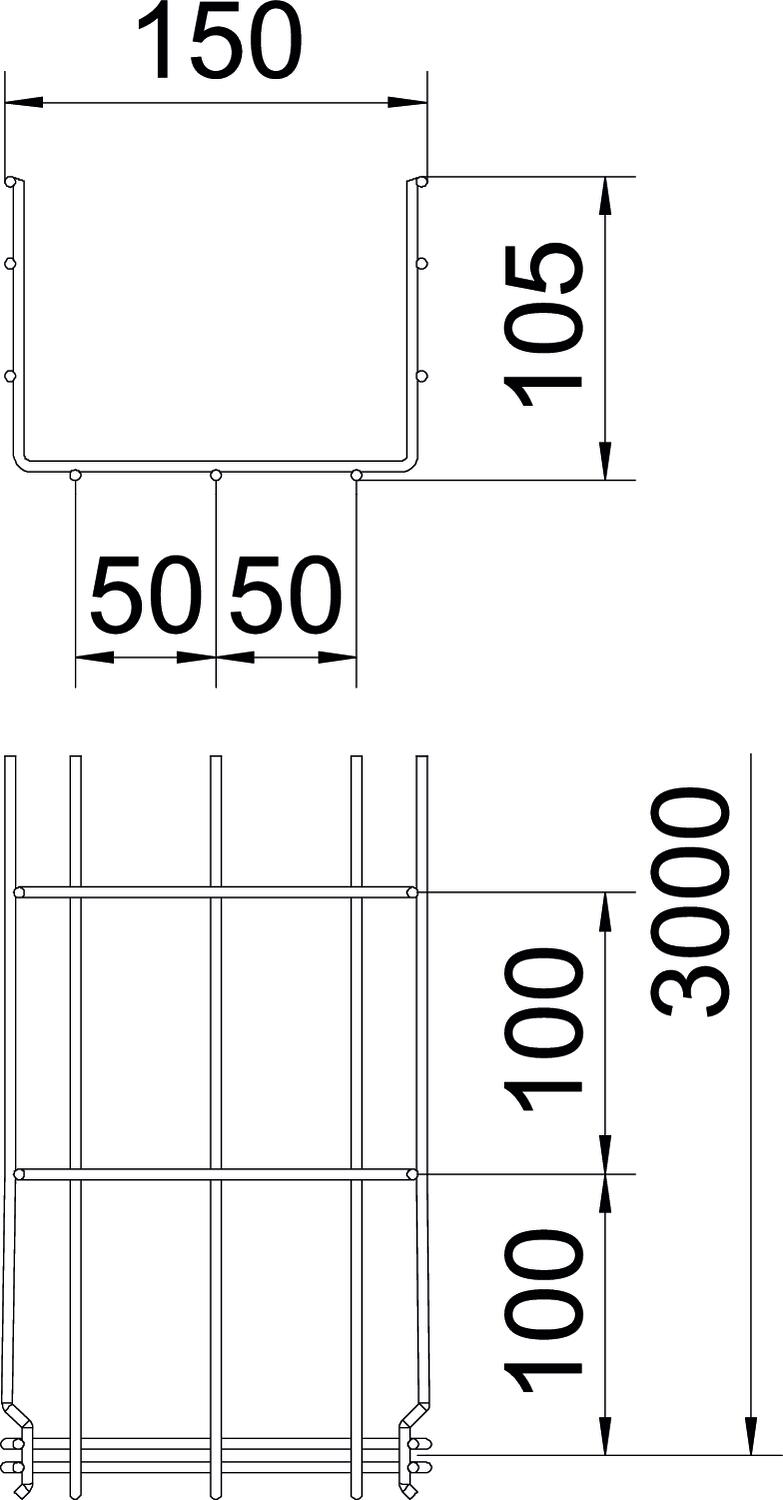

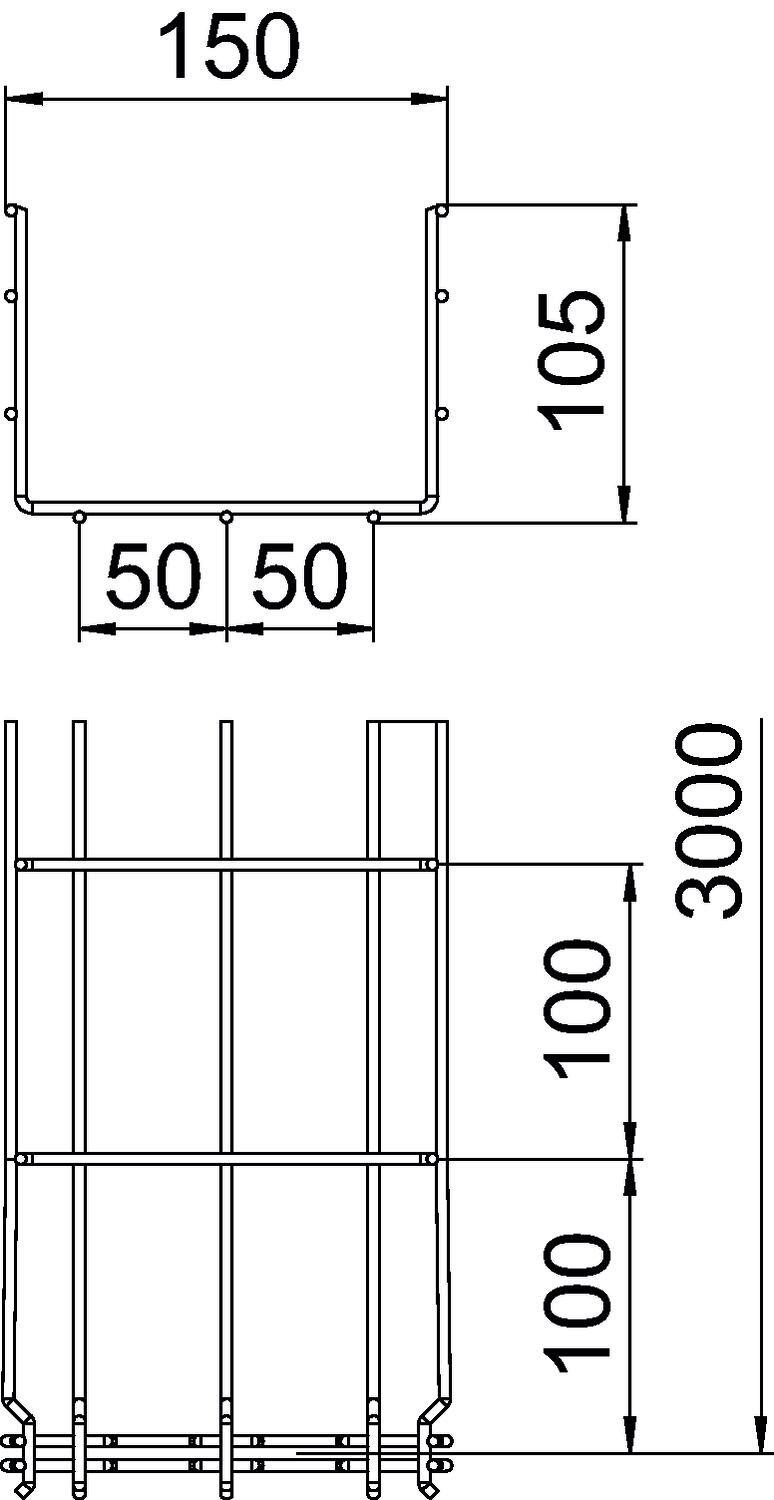

Augstums 4,13 in Augstums 105 mm Garums 3000 mm Izmērs B 150 mm Izmērs H 108 mm Platums 150 mm Platums 5,91 in Noslodze
Balstu atstatums 1,0 m 0,8 kN/m Balstu atstatums 1,5 m 0,55 kN/m Balstu atstatums 2,0 m 0,37 kN/m Balstu atstatums 2,5 m 0,27 kN/m Balstu atstatums 3,0 m 0,25 kN/m - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa GRM 105 150 G / 6002404 , 0.33MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfSkrejlapa G-Gitterrinne Magic® , 0.68MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija GRM 105 150 G / 6002404 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija GRM 105 150 G / 6002404 , 0.14MB , pdfREACH Atbilstības deklarācija GRM 105 150 G / 6002404 , 0.12MB , pdfRoHS Atbilstības deklarācija GRM 105 150 G / 6002404 , 0.12MB , pdfZīmes atļauja „VDE” zīmes atļauja „GRM” , 0.50MB , pdfZīmes atļauja „RINA” zīmes atļauja „GRM” , 0.61MB , pdfIlgtspējas ziņojums Ilgtspējas ziņojums – kabeļu nesošās sistēmas , 2.00MB , pdfIzvēles ceļvedis GR-Magic® , 2.00MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf
