- Produkta apraksts
-

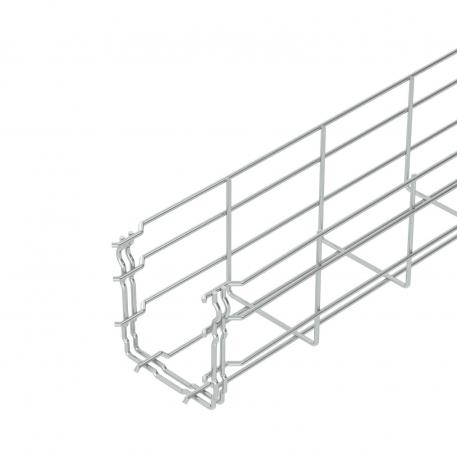

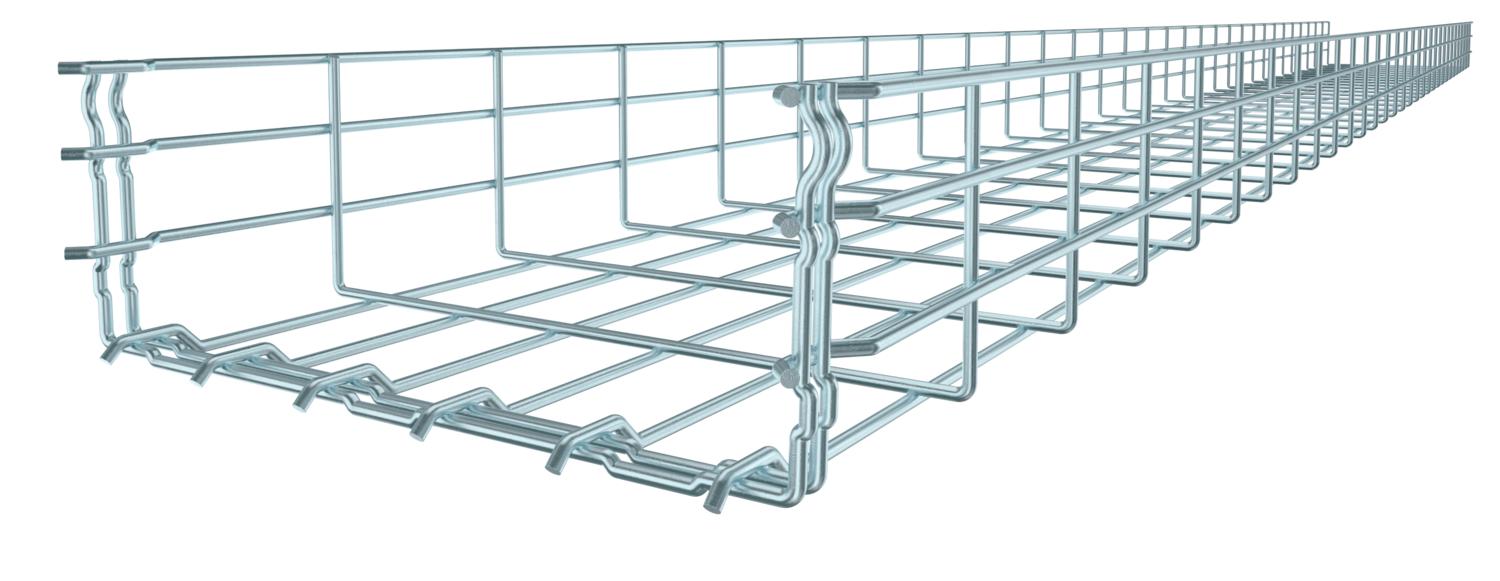

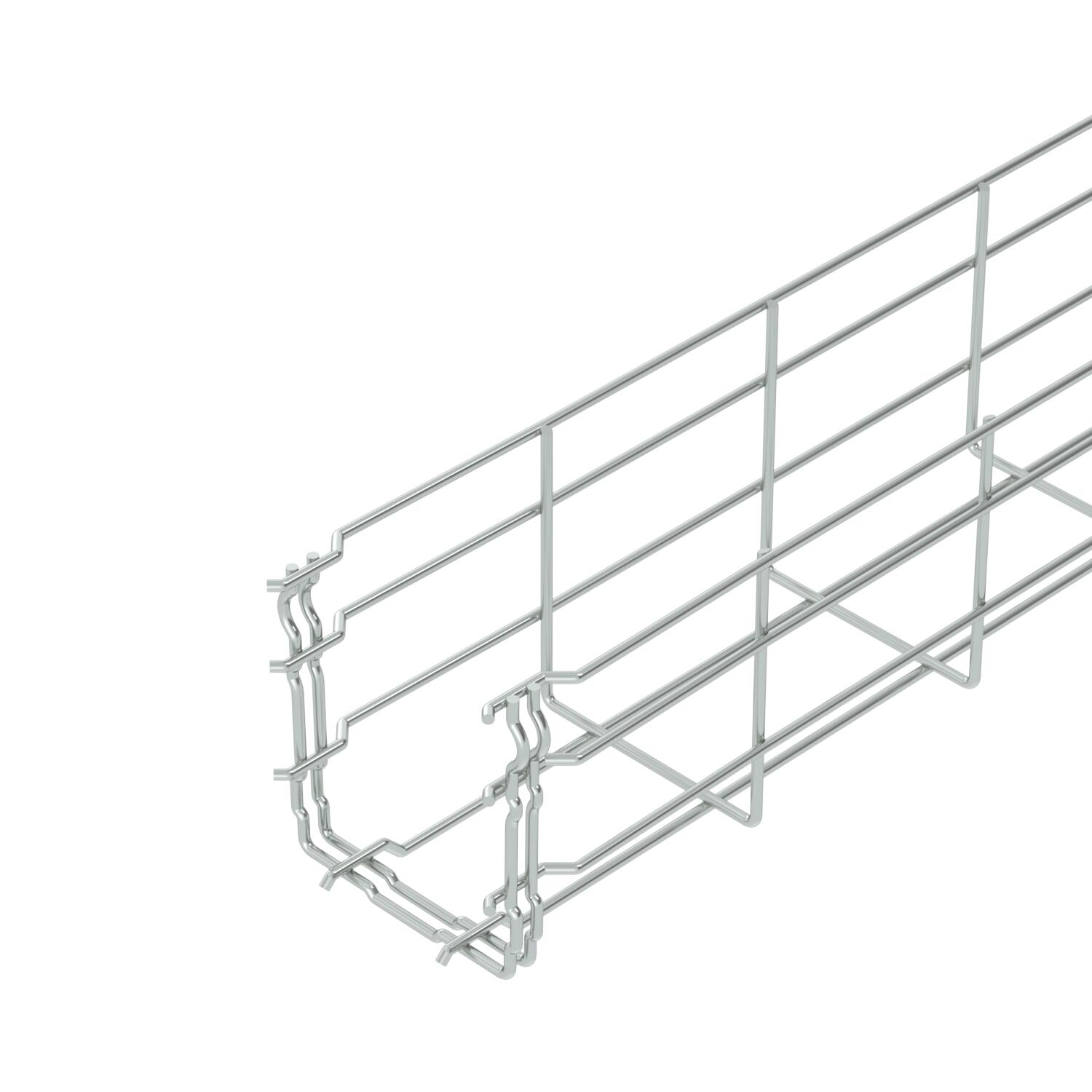

Produkta aprakstsRežģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Izmēri
Augstums 105 mm Augstums 4,13 in Balstu atstatums 1,0 m 0,8 kN/m Balstu atstatums 1,5 m 0,55 kN/m Balstu atstatums 2,0 m 0,37 kN/m Balstu atstatums 2,5 m 0,27 kN/m Balstu atstatums 3,0 m 0,25 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,853 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 82 cm² Derīgais šķērsgriezums 8200 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Integrēta starpsiena bez Izmērs 105x100x3000 Izmērs B 100 mm Izmērs H 108 mm Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Platums 3,94 in Platums 100 mm Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 3,9 mm Virsma galvaniski cinkota - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa GRM 105 100 G / 6002402 , 0.33MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfSkrejlapa Nofiksējams vāks , 2.00MB , pdfSkrejlapa G-Gitterrinne Magic® , 0.68MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija GRM 105 100 G / 6002402 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija GRM 105 100 G / 6002402 , 0.14MB , pdfREACH Atbilstības deklarācija GRM 105 100 G / 6002402 , 0.12MB , pdfRoHS Atbilstības deklarācija GRM 105 100 G / 6002402 , 0.12MB , pdfZīmes atļauja „VDE” zīmes atļauja „GRM” , 0.50MB , pdfZīmes atļauja „RINA” zīmes atļauja „GRM” , 0.61MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfIzvēles ceļvedis GR-Magic® , 2.00MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf
