- Produkta apraksts
-
Produkta apraksts

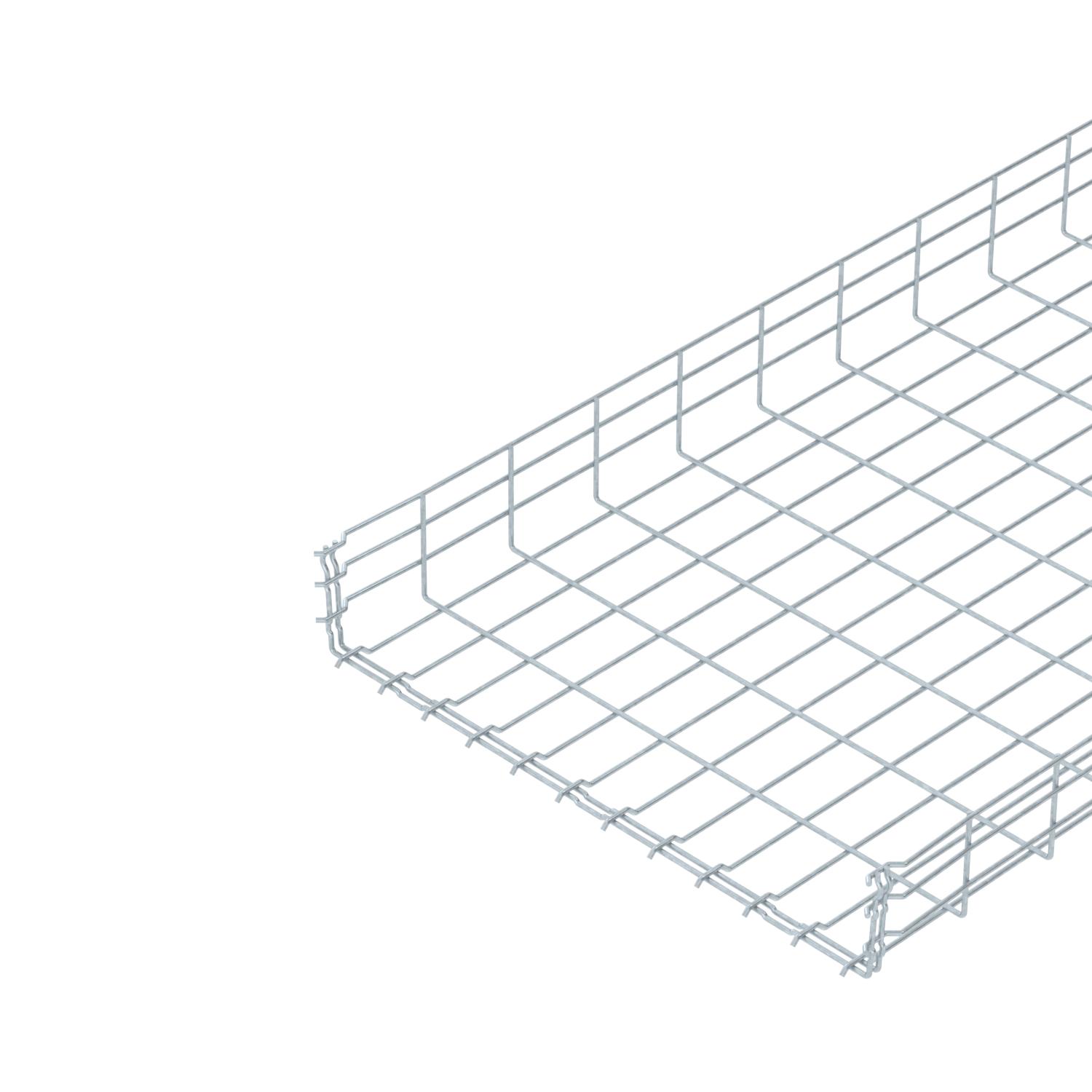

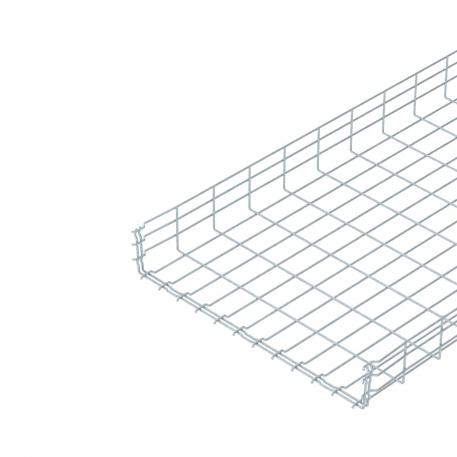

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 554 cm² Derīgais šķērsgriezums 55400 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 105x600x3000 Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma Savienotāja izpildījums iebūvēts savienotājs Savienotāji bez skrūvēm jā Stieples diametrs 4,8 mm Virsma karsti cinkots Izmēri

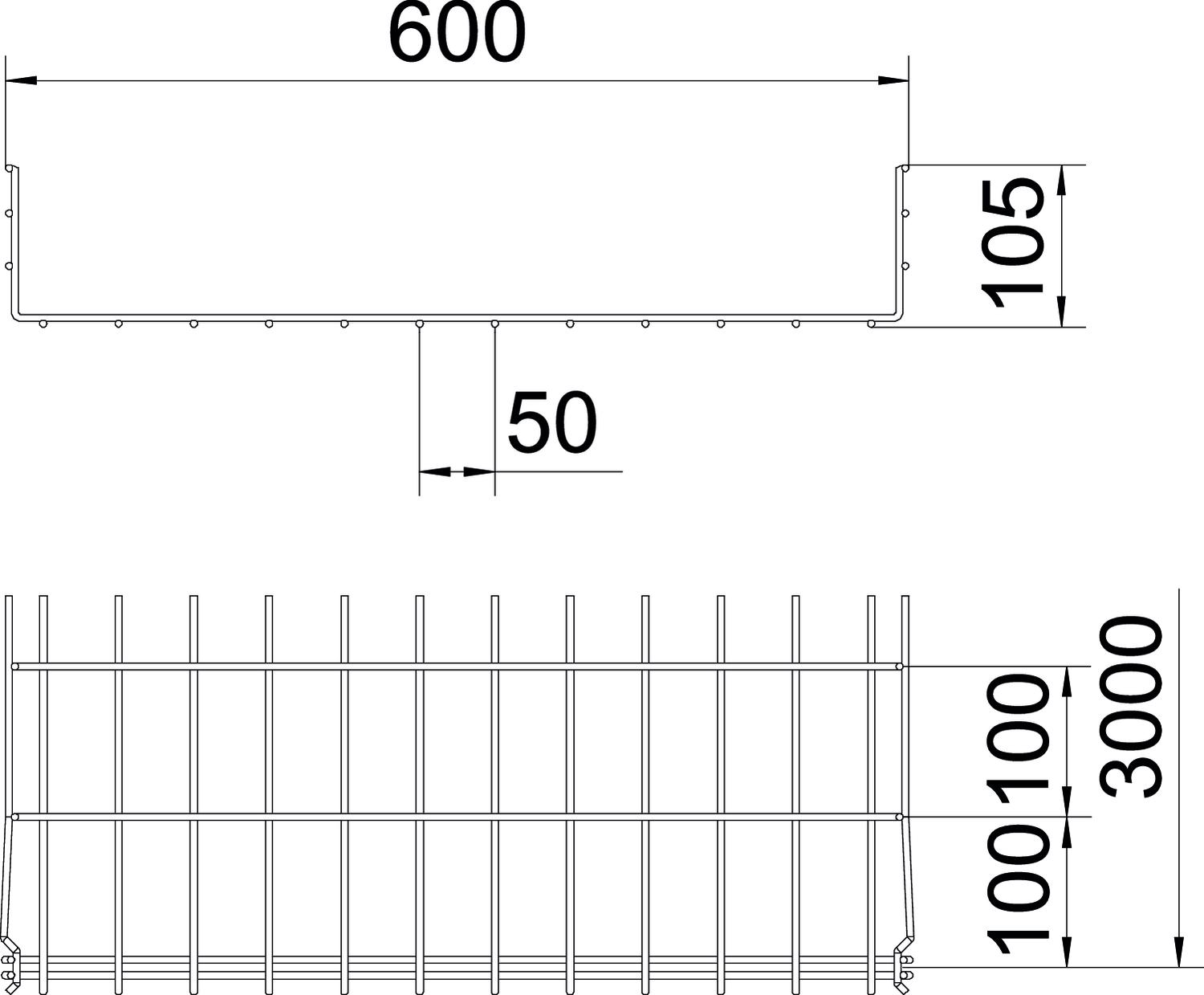

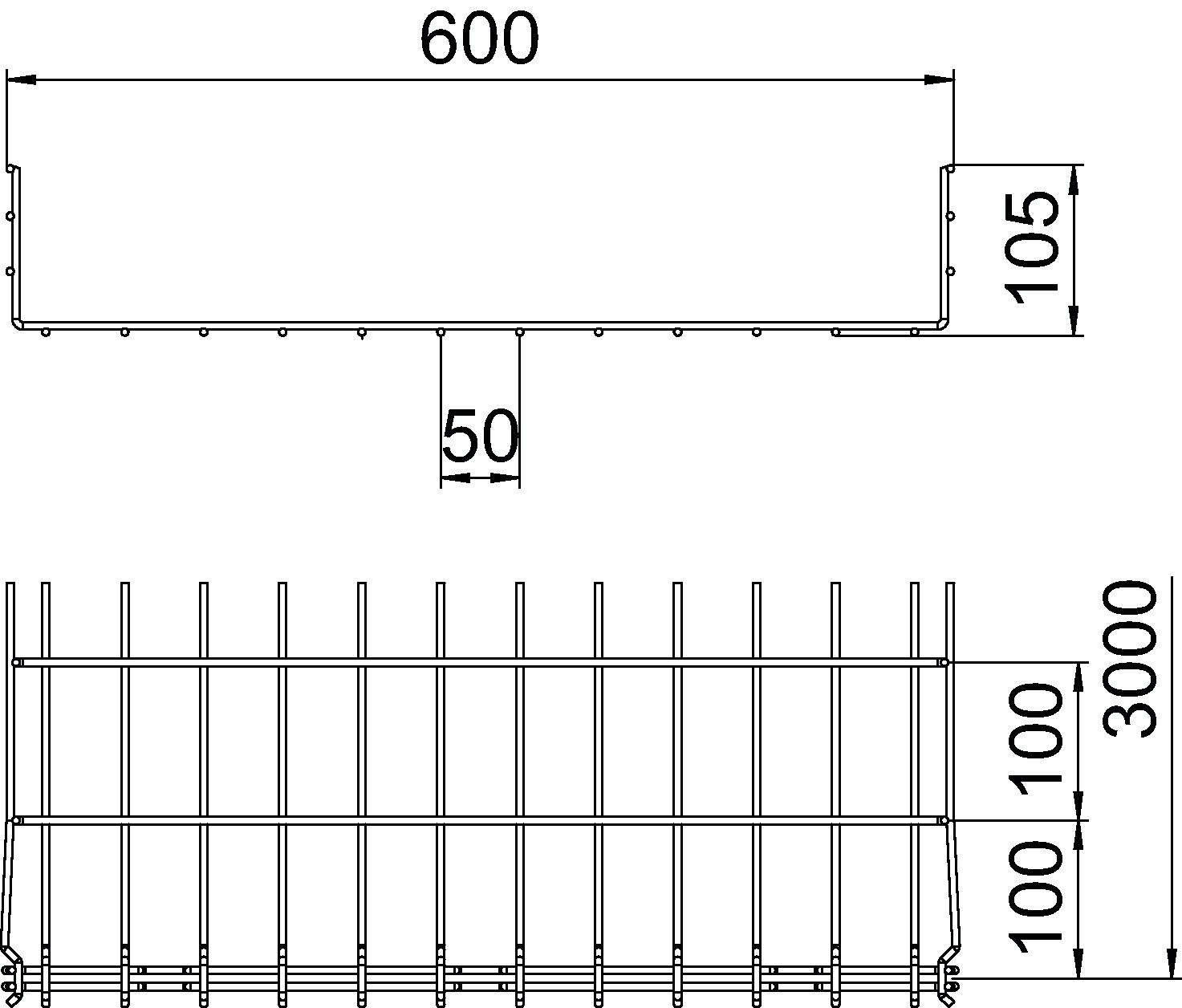

Augstums 4,13 in Augstums 105 mm Garums 3000 mm Izmērs B 600 mm Izmērs H 108 mm Platums 23,62 in Platums 600 mm Noslodze
Balstu atstatums 1,0 m 1,6 kN/m Balstu atstatums 1,5 m 0,8 kN/m Balstu atstatums 2,0 m 0,5 kN/m Balstu atstatums 2,5 m 0,33 kN/m Balstu atstatums 3,0 m 0,3 kN/m Tehniskie dati
GRM 105 tipa režģveida renes slodzes diagramma
- Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
- Attālums starp balstiem, m
- Profila izliece mm pie pieļaujamās slodzes kN/m
- Slodzes shēma pārbaudes laikā
- Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
- Profila izlieces līkne atkarībā no balstu attāluma
