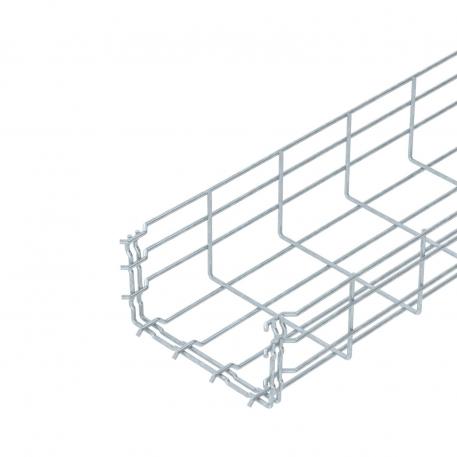

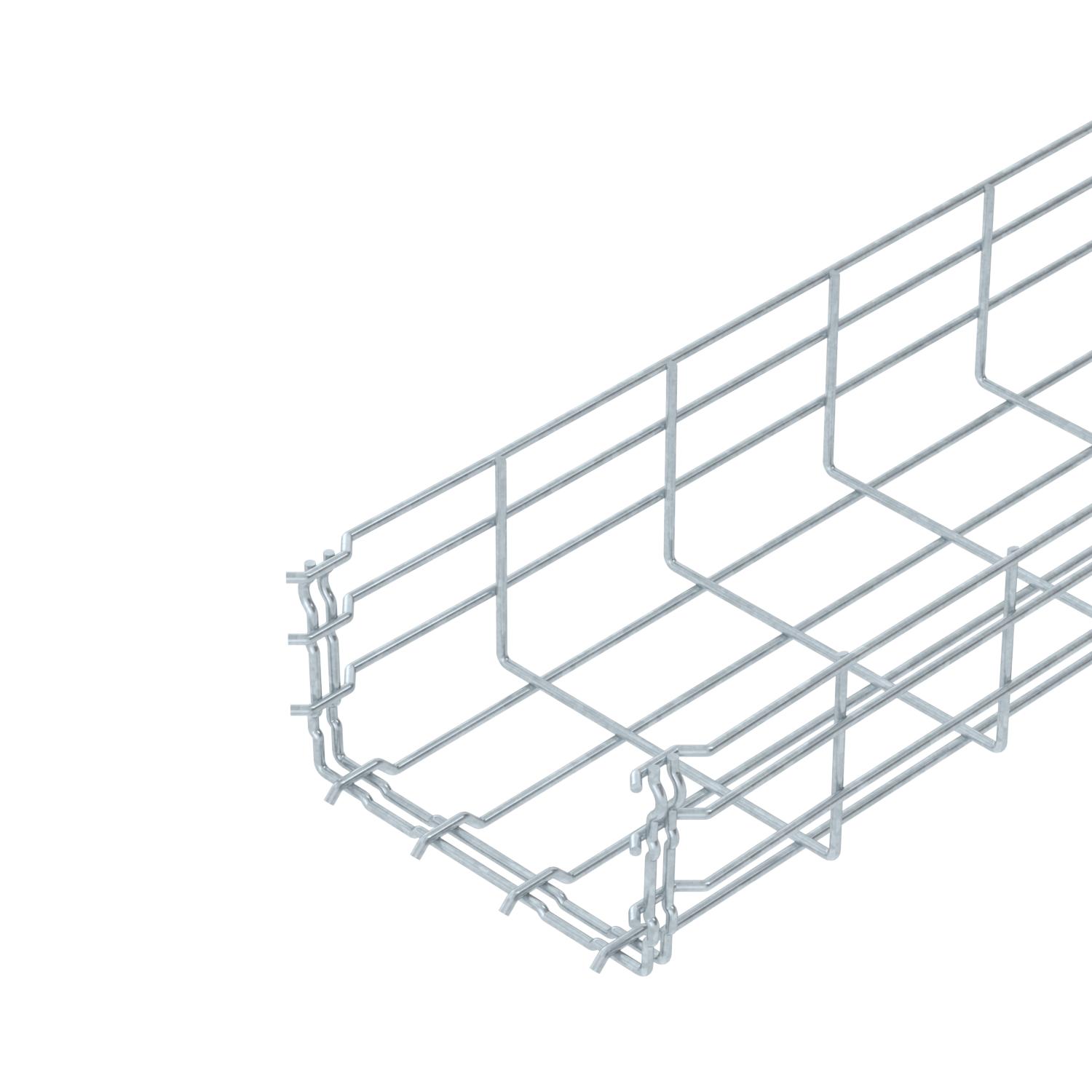

Sietveida rene GR-Magic® 105 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	105 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

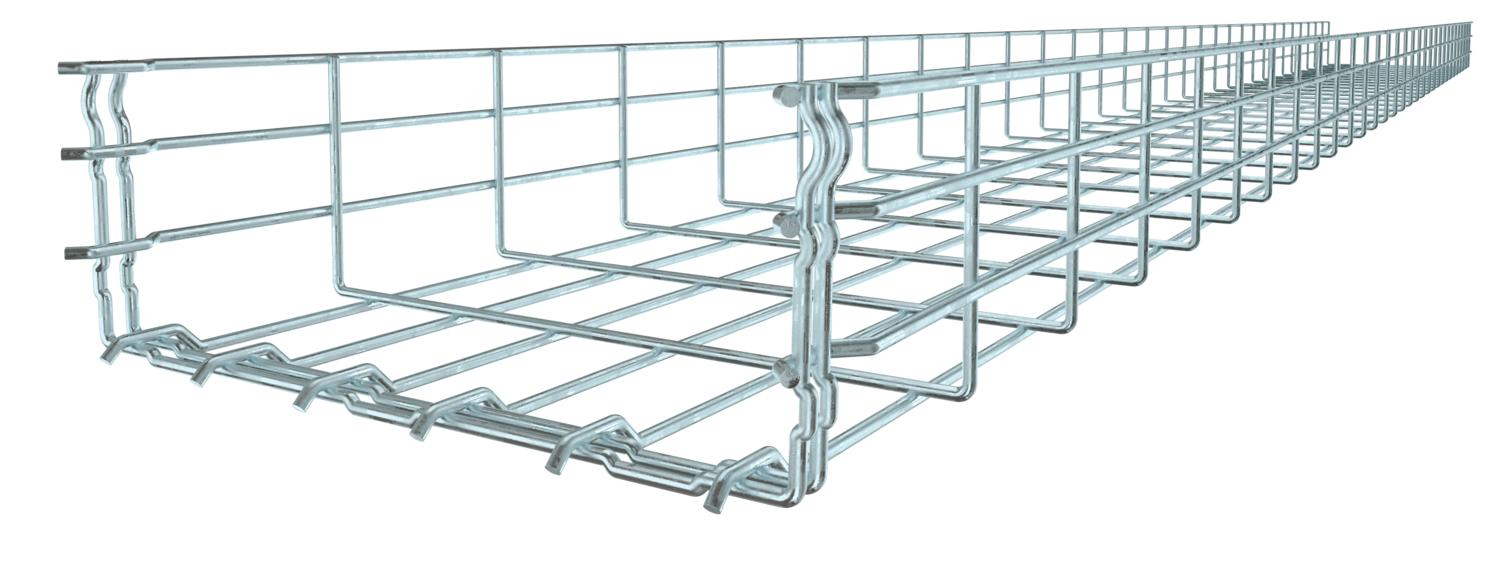

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Tehniskie dati

Augstums	105 mm
Augstums	4,13 in
Balstu atstatums 1,0 m	1 kN/m
Balstu atstatums 1,5 m	0,7 kN/m
Balstu atstatums 2,0 m	0,4 kN/m
Balstu atstatums 2,5 m	0,25 kN/m
Balstu atstatums 3,0 m	0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,171 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	17500 mm²
Derīgais šķērsgriezums	175 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez

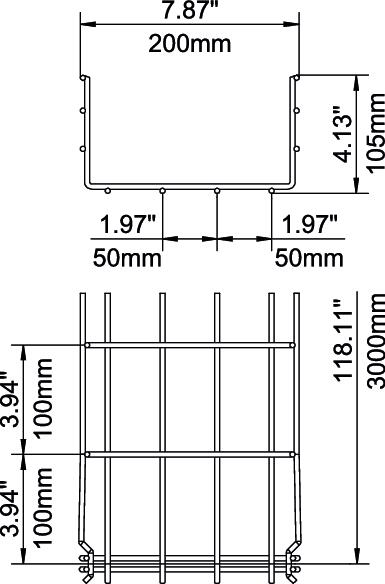

Izmērs	105x200x3000

Izmērs B	200 mm
Izmērs H	108 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	200 mm
Platums	7,87 in
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Virsma	karsti cinkots

Tehniskie dati

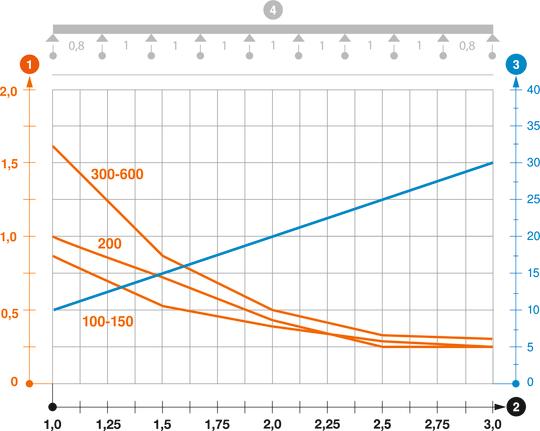

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nē	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nē	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nē	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nē	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nē	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	nē	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nē	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nē	6002445	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FT	DGRR 200 FT	6001826	m	3 m
Stūra savienotājs FT	GEV 36 FT	6016723	Gabals	20 Gabals

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
