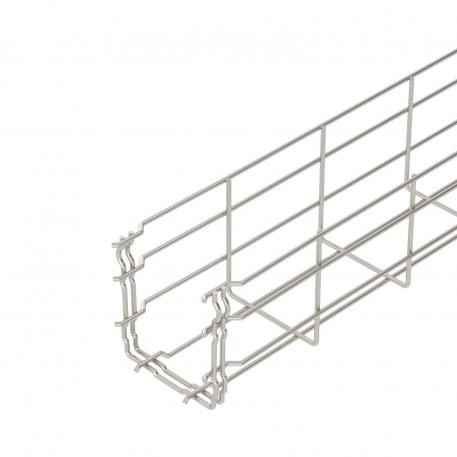

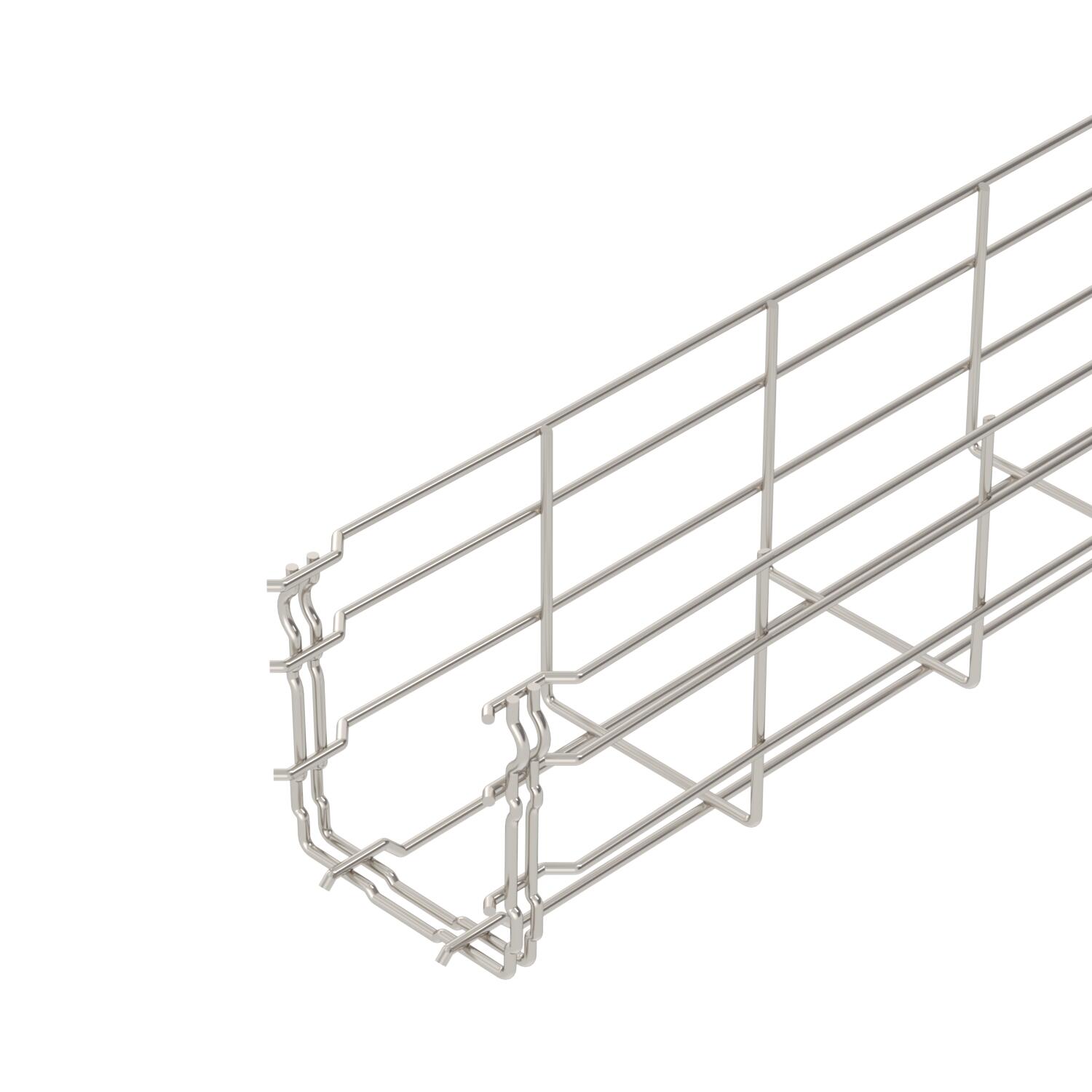

Sietveida rene GR-Magic® 105 A4

Preces Nr. 6002475 | EAN 4012195874904

3000 mm
105 mm
nē
Produkta apraksts

Produkta apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA Konformitätserklärung
Tehniskie dati

Tehniskie dati

Derīgais šķērsgriezums 8200 mm²
Derīgais šķērsgriezums 82 cm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums nē
Integrēta starpsiena bez
Izmērs 105x100x3000
Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums
Materiāls Nerūsējošais tērauds 1.4401
Nerūsējošs tērauds, kodināts jā
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Profila forma U forma
Savienotāja izpildījums iebūvēts savienotājs
Savienotāji bez skrūvēm jā
Stieples diametrs 3,9 mm
Virsma neizolēts, apstrādāts

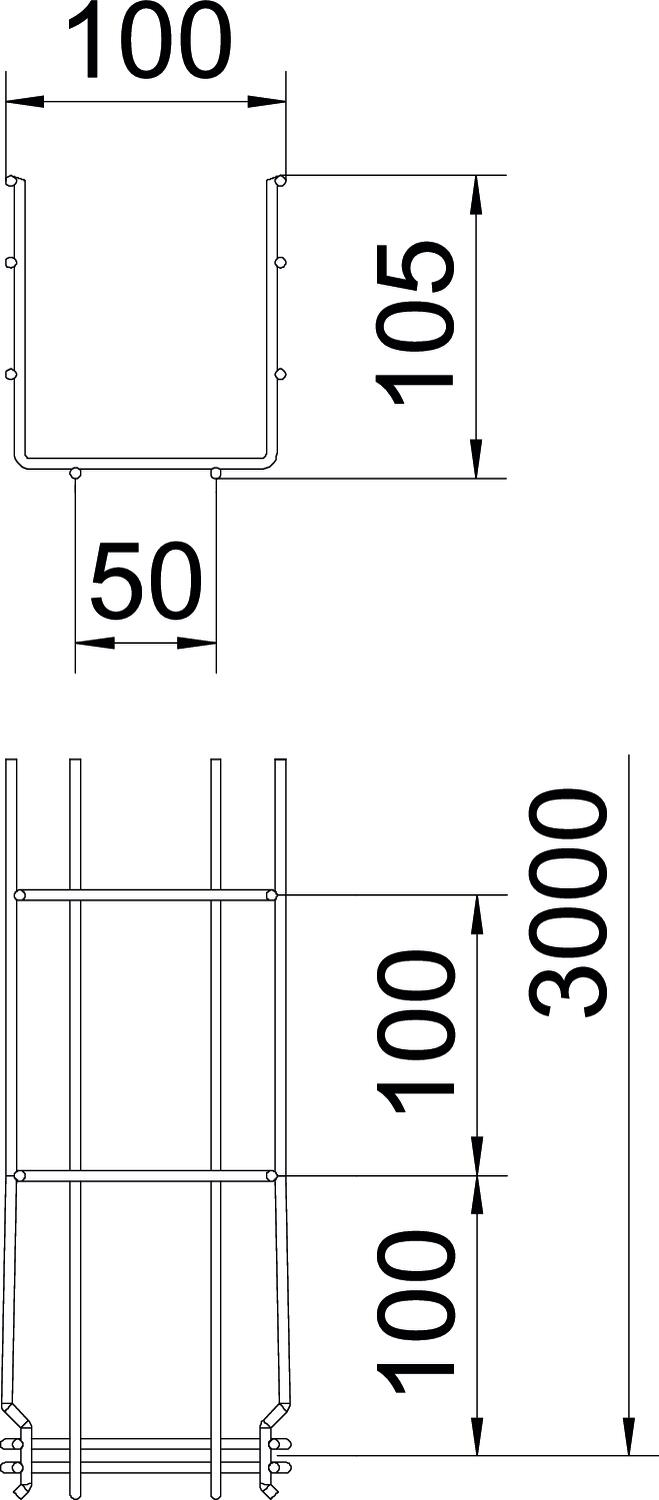

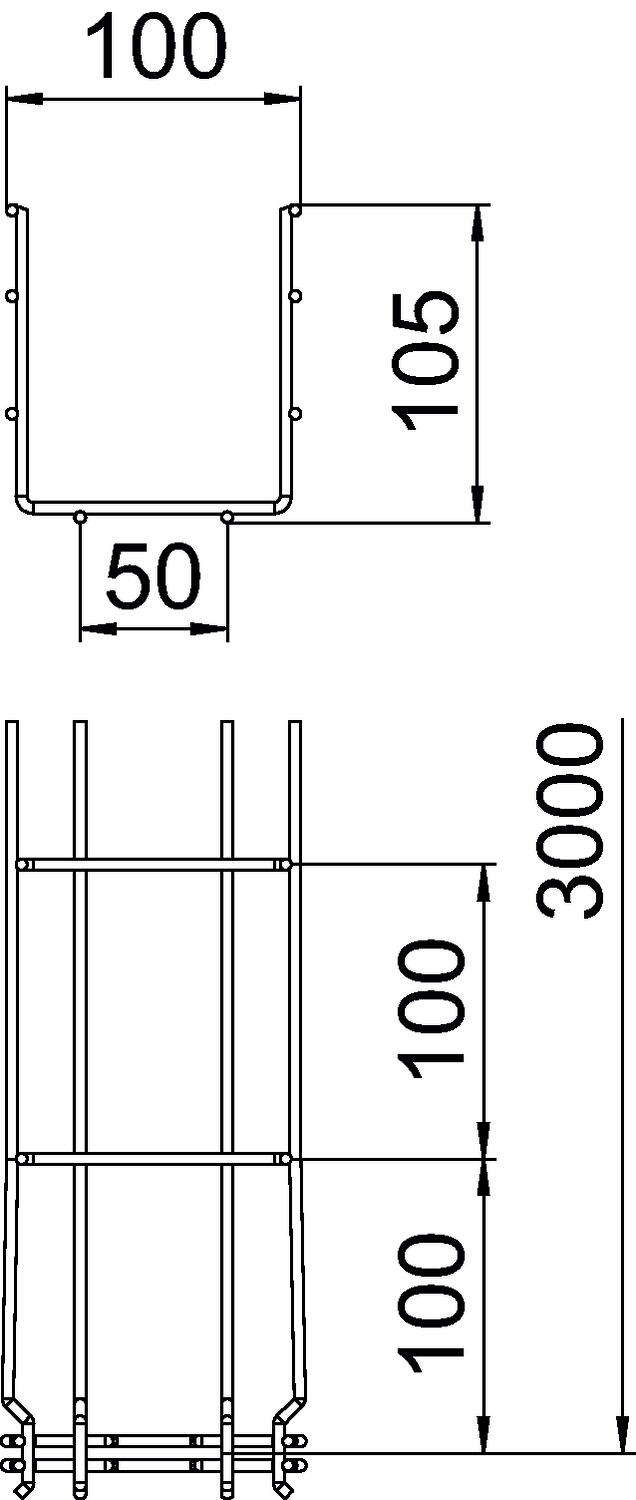

Izmēri

Augstums 105 mm
Augstums 4,13 in
Garums 3000 mm
Izmērs B 100 mm
Izmērs H 108 mm
Platums 100 mm
Platums 3,94 in

Noslodze

Balstu atstatums 1,0 m 0,8 kN/m
Balstu atstatums 1,5 m 0,55 kN/m
Balstu atstatums 2,0 m 0,37 kN/m
Balstu atstatums 2,5 m 0,27 kN/m
Balstu atstatums 3,0 m 0,25 kN/m

Tehniskie dati

GRM 105 tipa režģveida renes slodzes diagramma

GRM 105 tipa režģveida renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Augstums Stieples diametrs Derīgais šķērsgriezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
GRM 105 100 A4 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nē 6002475
3 m
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nē 6002476
3 m
GRM 105 200 A4 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nē 6002477
3 m

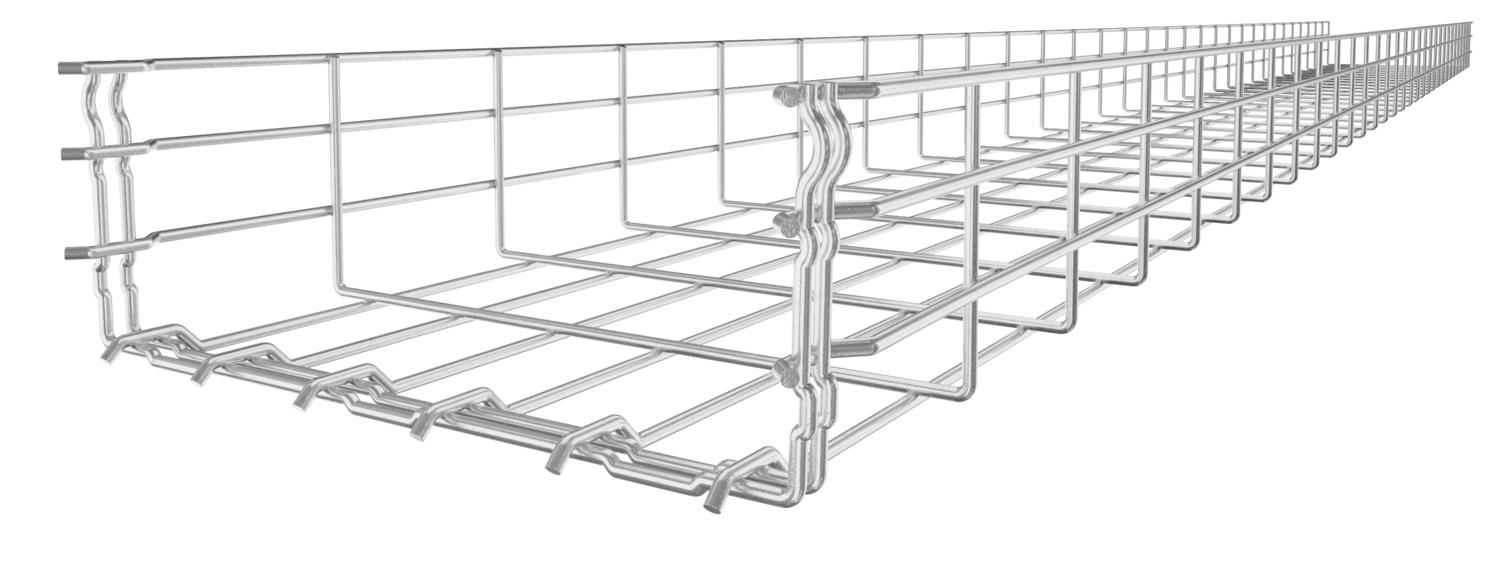

GRM 105 300 A4 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nē 6002479
3 m
GRM 105 400 A4 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nē 6002481
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nē 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nē 6002485
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

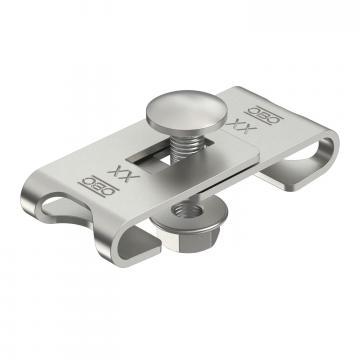

Stūra savienotājs A4 Stūra savienotājs A4 GEV 36 A4 6016764
10 Gabals

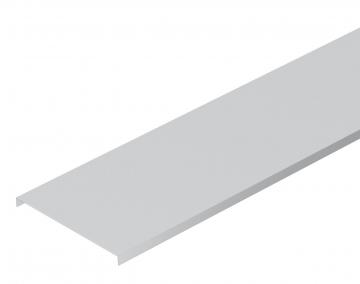

Vāks, neperforēts A4 Vāks, neperforēts A4 DRLU 100 A4 6052991
3 m
