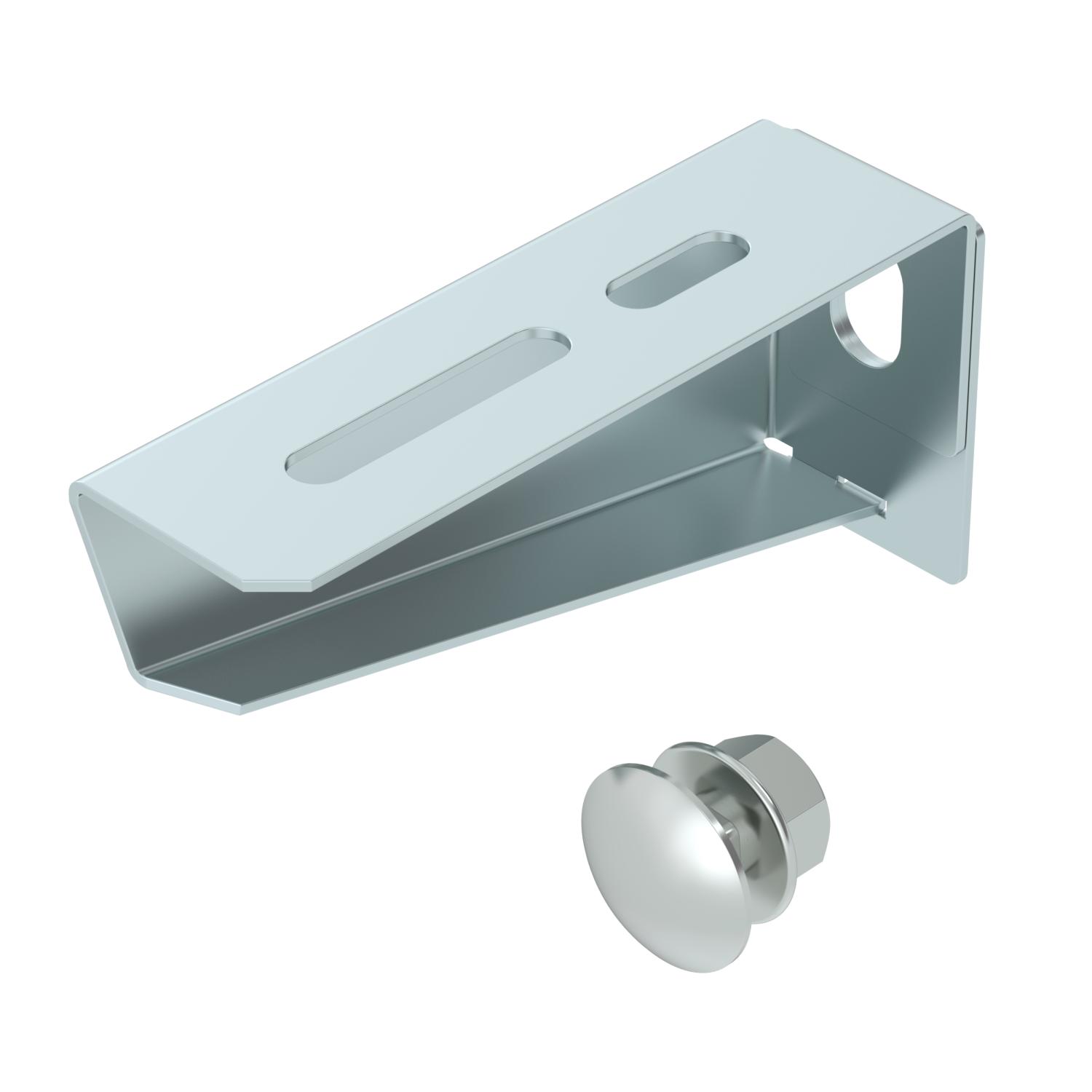

Sienas un statņa balstenis MWA 12 FS
Preces Nr. 6424716 | EAN 4012196636853
- Produkta apraksts
-
Produkta aprakstsSalikts vieglas konstrukcijas sienas un statņu balstenis.
-
- Tehniskie dati
-

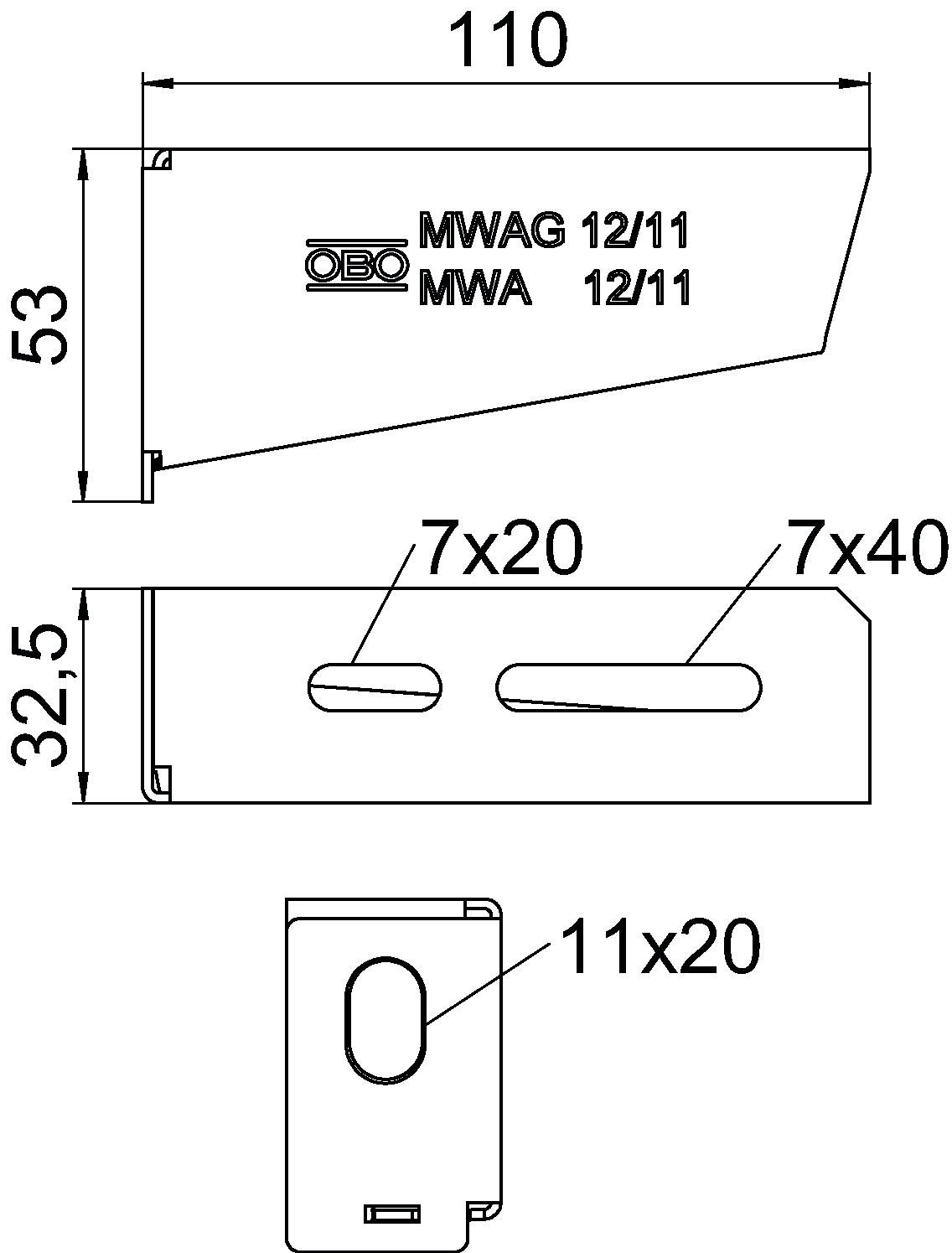

Izmēri
Augstums 2,09 in Augstums 53 mm Cauruma diametrs 11 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,3698 kg CO₂e / 1 Gabals F, izteikts kN 1,2 kN Funkciju nodrošināšana jā Garums 32,5 mm Izmērs B110mm Izmērs A 32,5 mm Izmērs B 110 mm Izmērs H 53 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Maß W 110 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 110 mm Platums 4 in Virsma cinkots Tehniskie dati

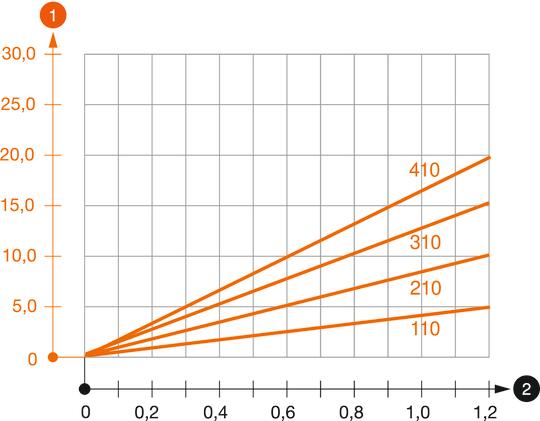

MWA 12 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

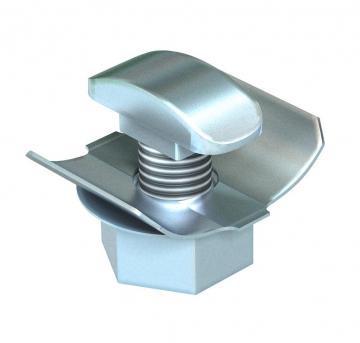

Ātrais stiprinājums
FCM F 6424548 50 Gabals - Lejupielādes
-
Datu lapa MWA 12 11S FS / 6424716 , 0.24MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija MWA 12 11S FS / 6424716 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Atbilstības deklarācija MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Atbilstības deklarācija MWA 12 11S FS / 6424716 , 0.12MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 1.76MB , pdf
