Sienas un statņa balstenis AW 55 FT
Preces Nr. 6418686 | EAN 4012196205158
- Produkta apraksts
-

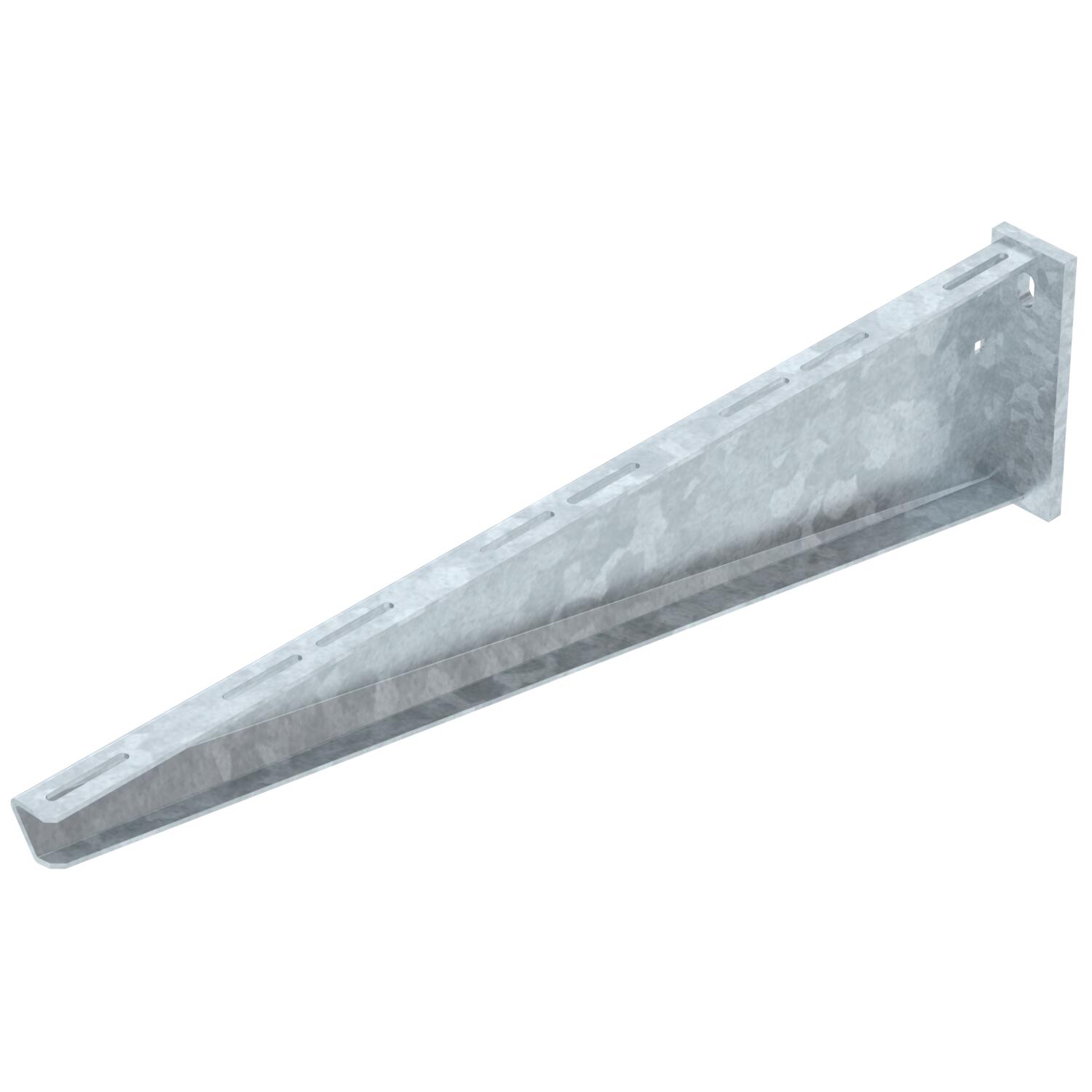

Produkta aprakstsSmagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

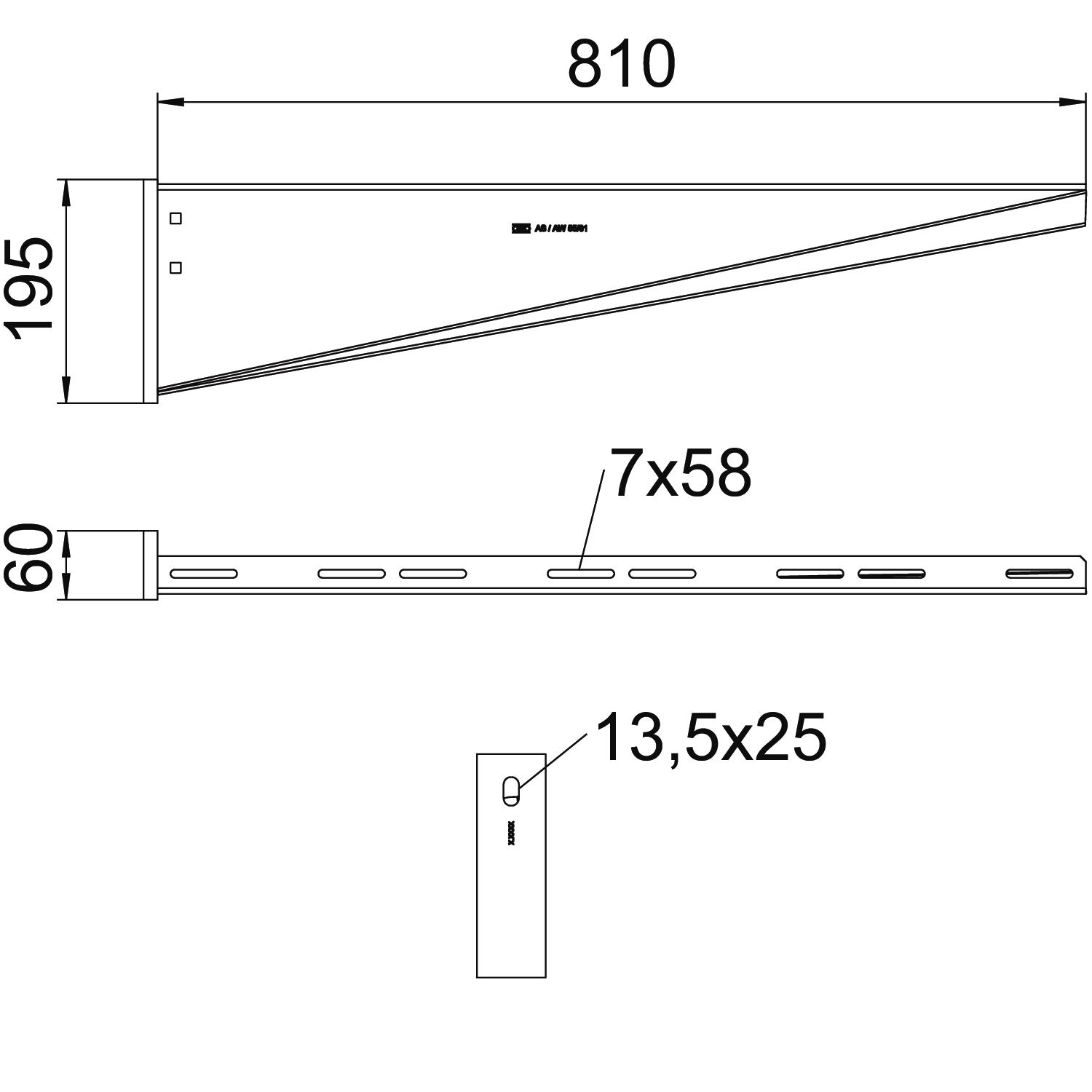

Izmēri
Augstums 195 mm Cauruma diametrs 13,5 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,6946 kg CO₂e / 1 Gabals F, izteikts kN 5,5 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B810mm Izmērs A 60 mm Izmērs B 810 mm Izmērs H 195 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 810 mm Virsma karsti cinkots Tehniskie dati
AW 55 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
