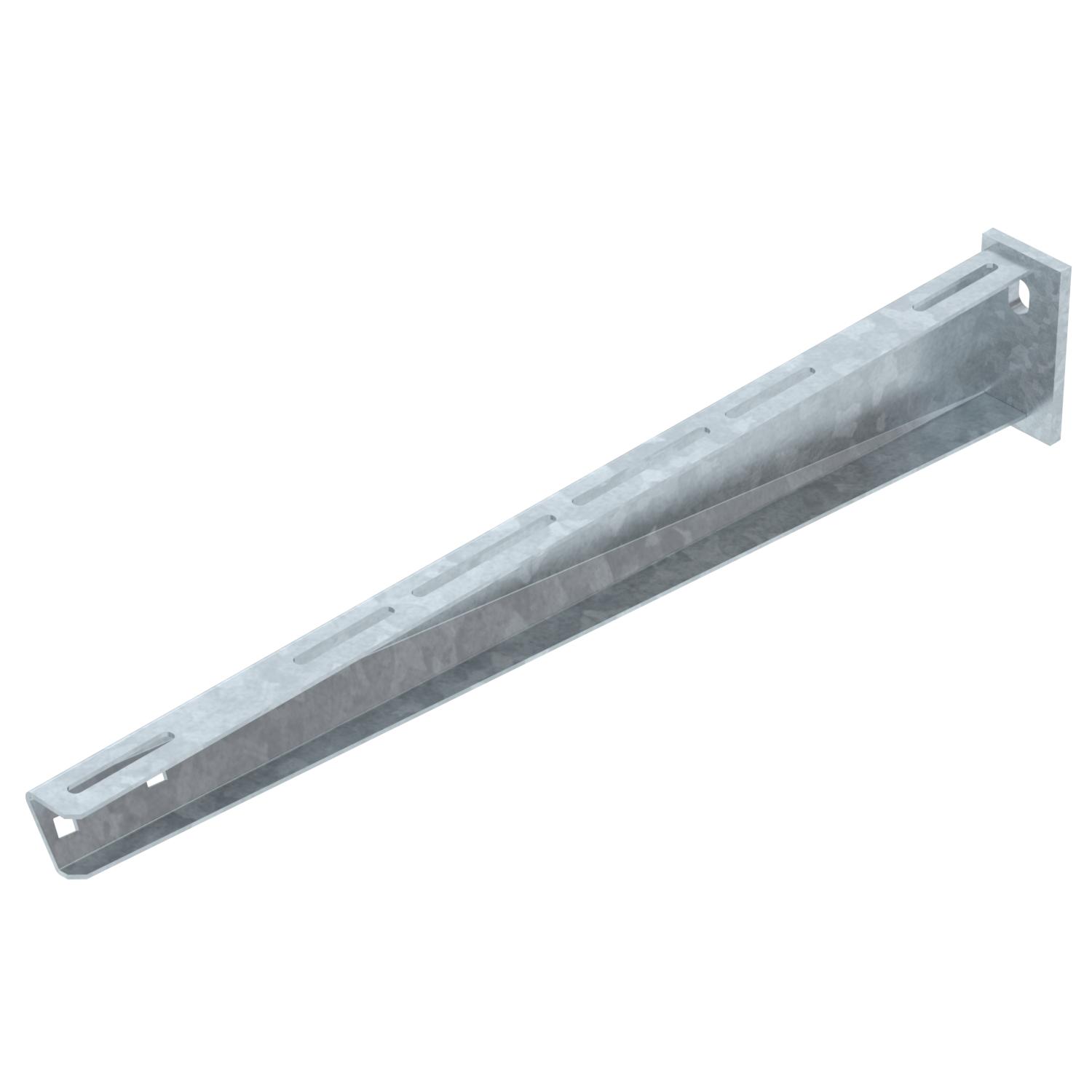

Sienas un statņa balstenis AW 30 FT
Preces Nr. 6419828 | EAN 4012196206957
- Produkta apraksts
-
Produkta aprakstsVidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

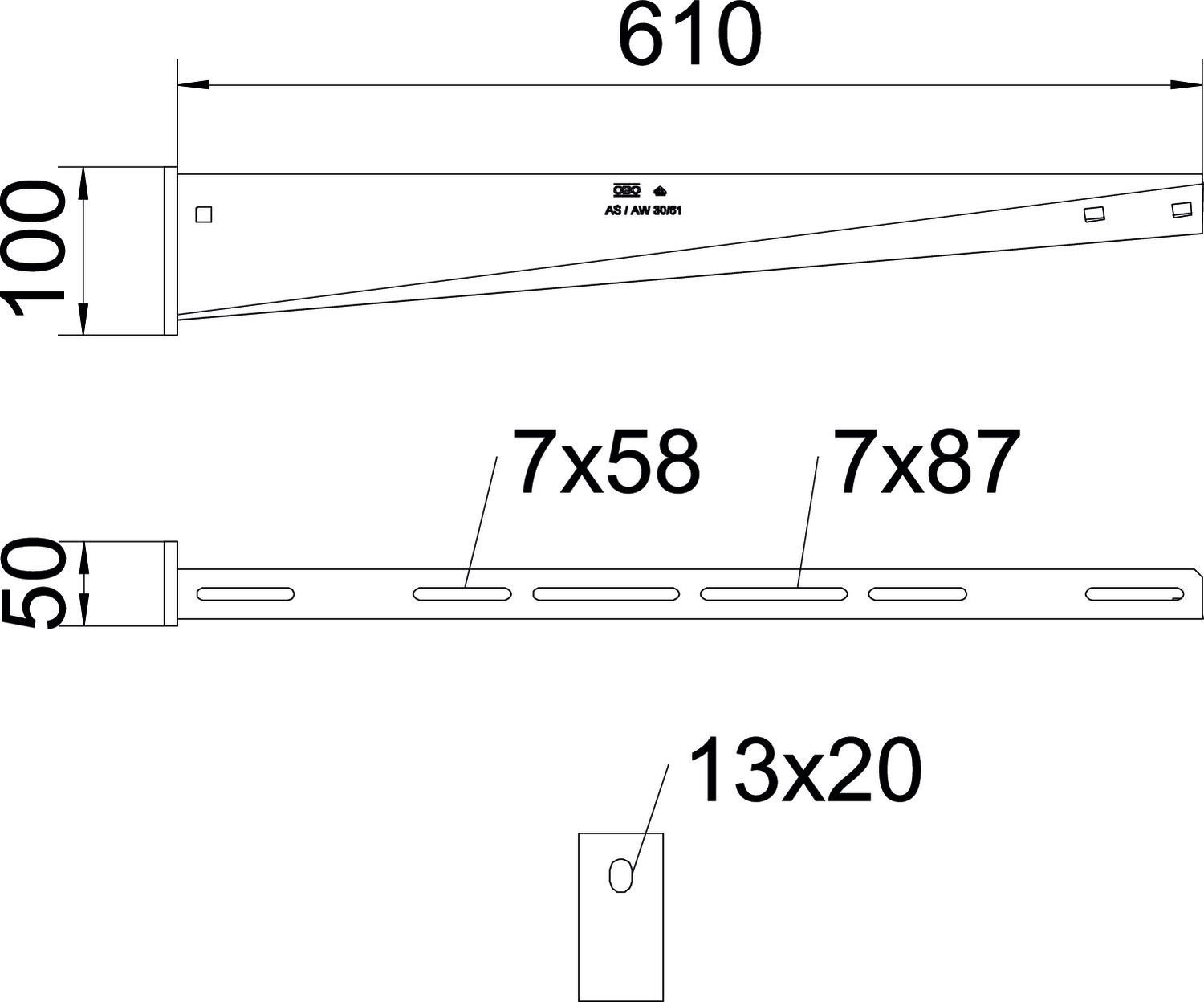

Izmēri
Augstums 100 mm Cauruma diametrs 13 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,5657 kg CO₂e / 1 Gabals EPD prece jā F, izteikts kN 3 kN Funkciju nodrošināšana nē Garums 50 mm Izmērs B610mm Izmērs A 50 mm Izmērs B 610 mm Izmērs H 100 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 610 mm Virsma karsti cinkots Tehniskie dati
Balstena AW 30 slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
