Sienas un statņa balstenis AW 15 FT
Preces Nr. 6420745 | EAN 4012196207312
- Produkta apraksts
-

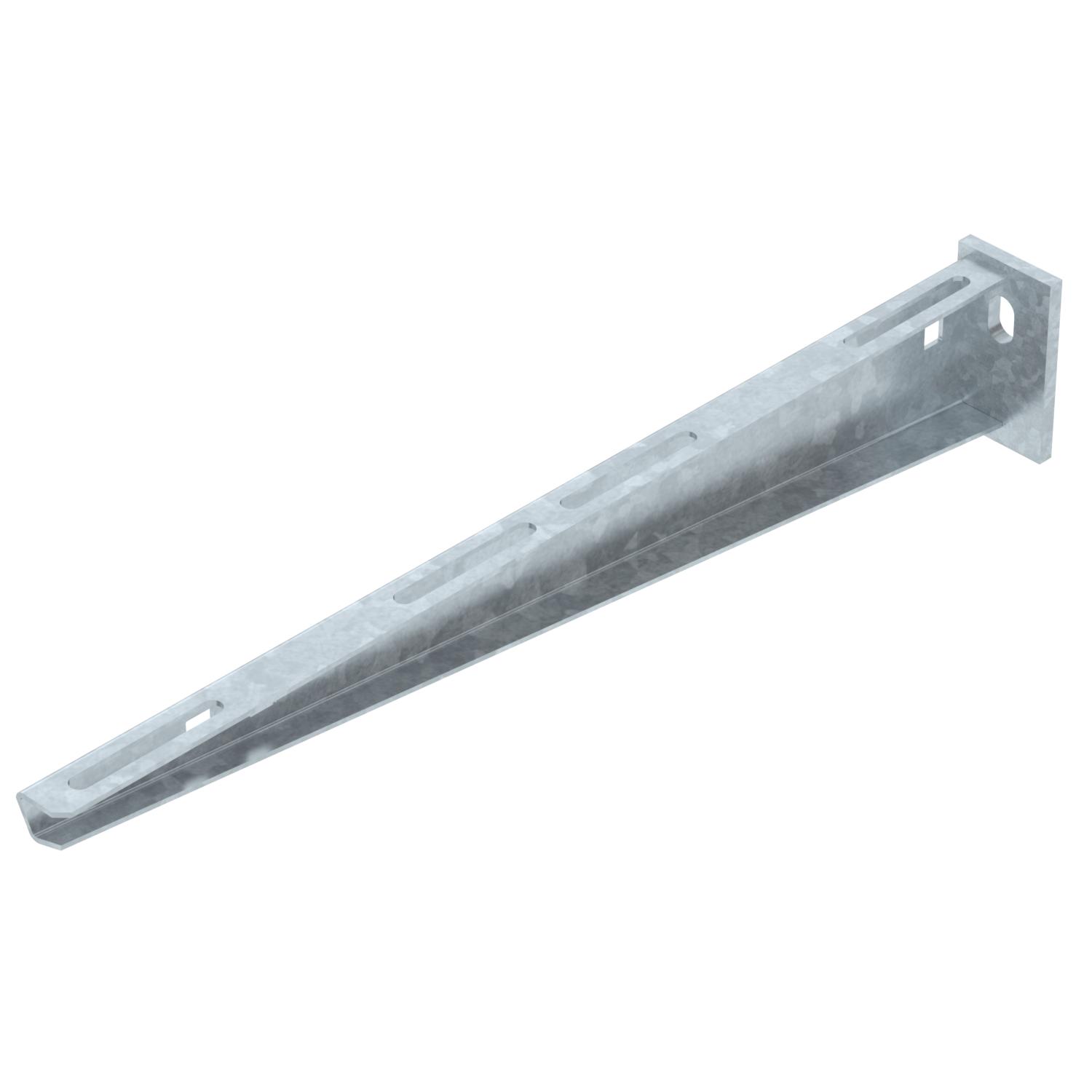

Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

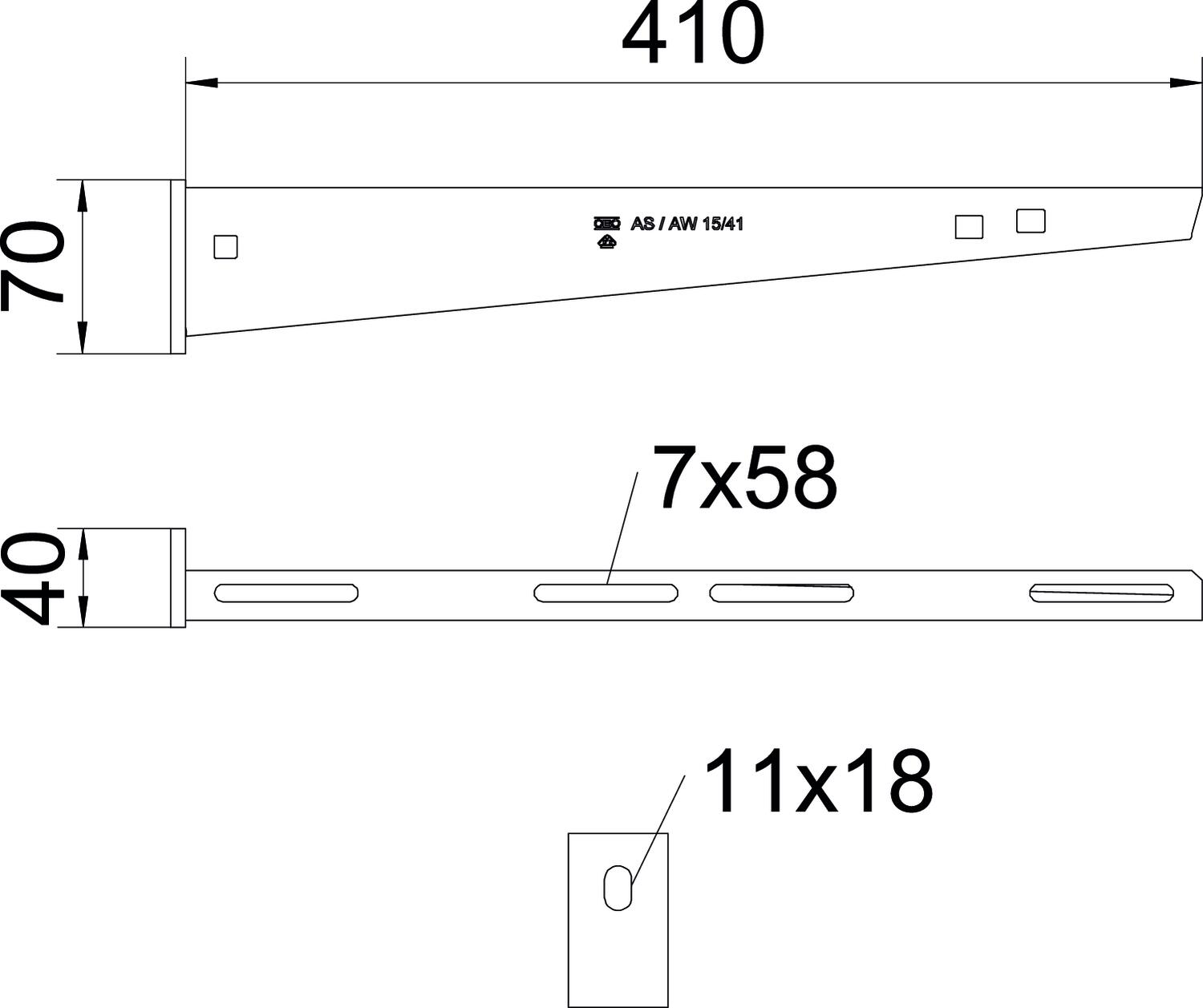

Izmēri
Augstums 2,75 in Augstums 70 mm Cauruma diametrs 11 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,2792 kg CO₂e / 1 Gabals EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana jā Garums 40 mm Izmērs B410mm Izmērs A 40 mm Izmērs B 410 mm Izmērs H 70 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Maß W 410 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 16 in Platums 410 mm Virsma karsti cinkots Tehniskie dati
AW 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
