Sienas un statņa balstenis AW 15 FT
Preces Nr. 6420664 | EAN 4012196207138
- Produkta apraksts
-

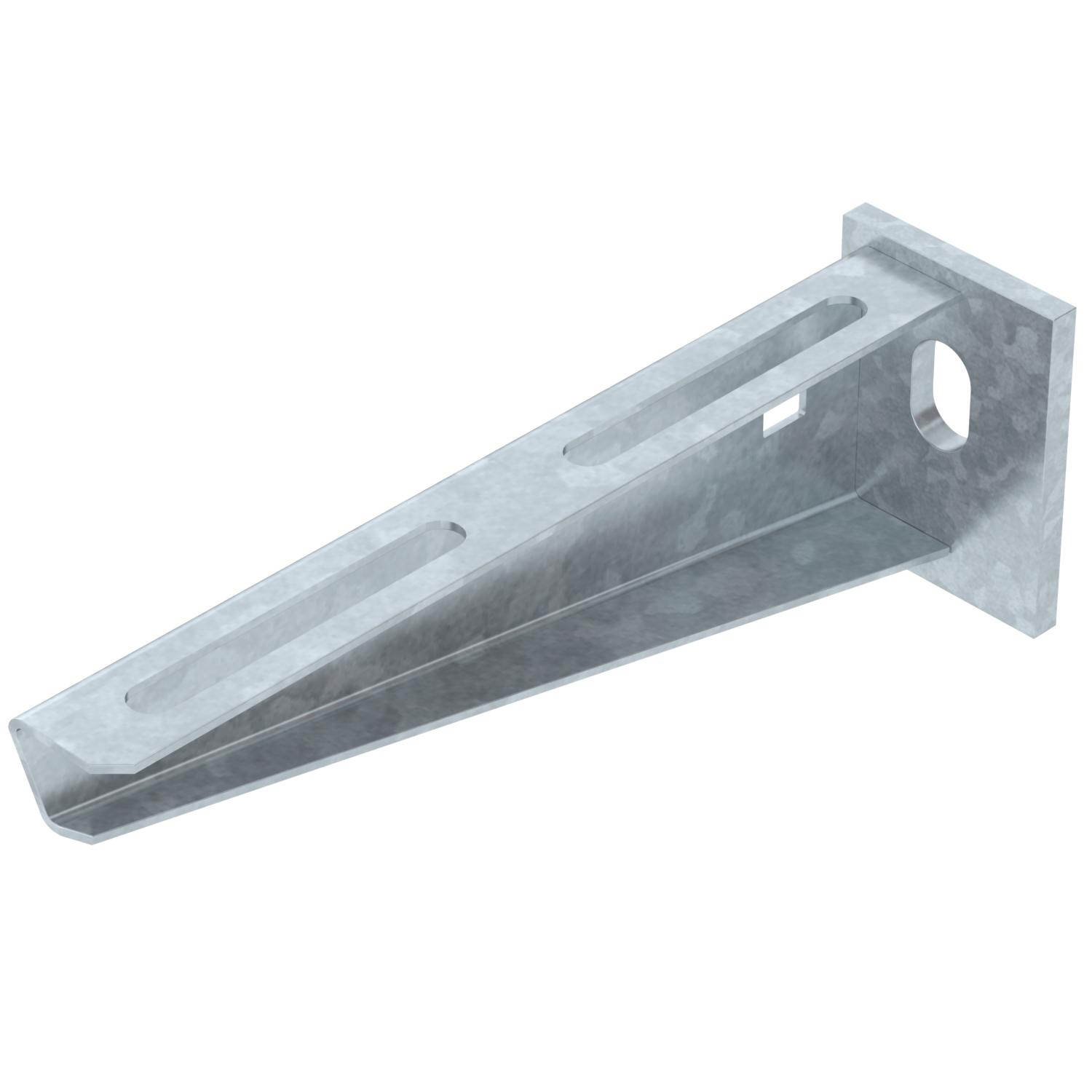

Produkta aprakstsVieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

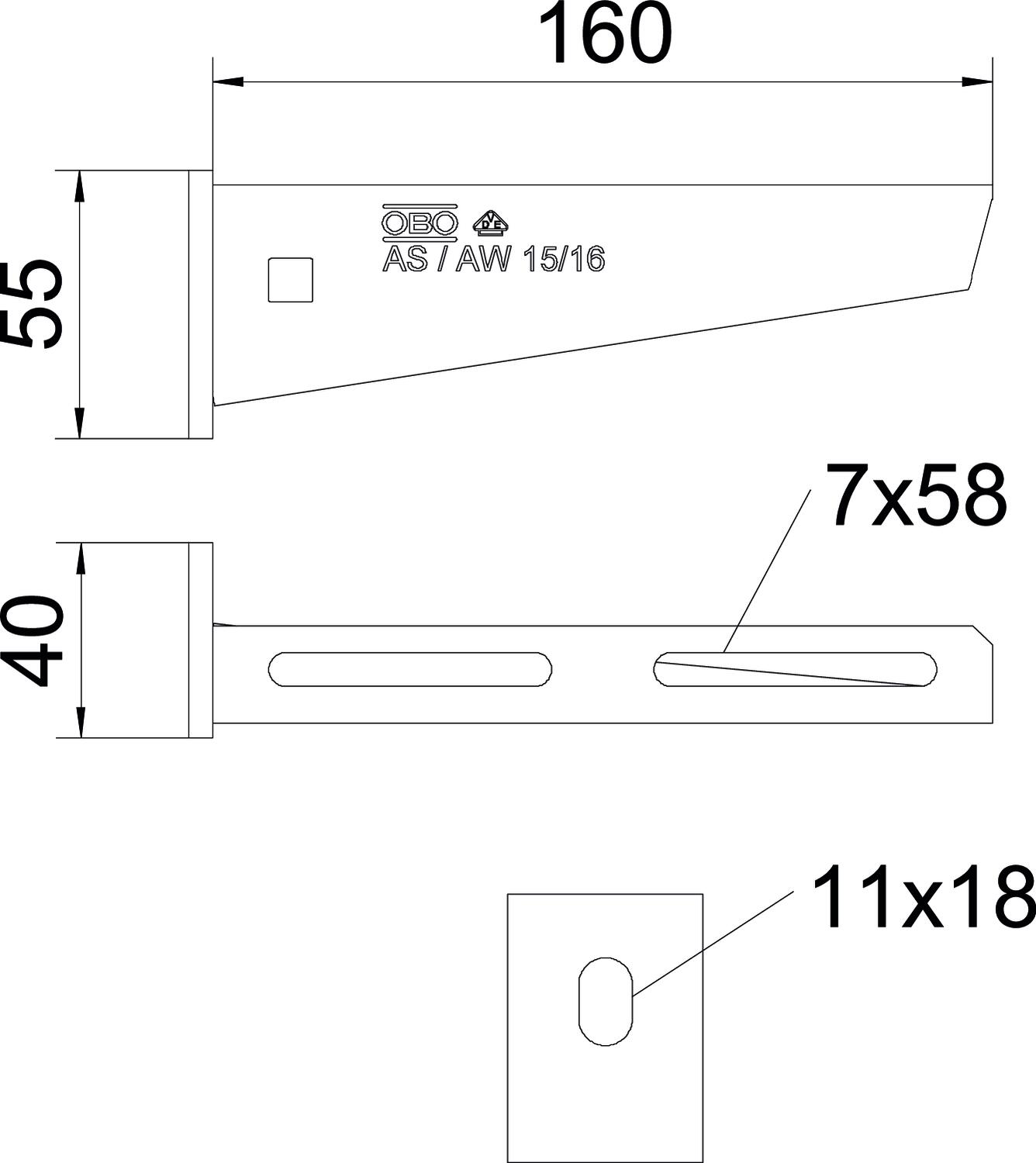

Izmēri
Augstums 2,17 in Augstums 55 mm Cauruma diametrs 11 mm EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana jā Garums 40 mm Izmērs B160mm Izmērs A 40 mm Izmērs B 160 mm Izmērs H 55 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Maß W 160 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 6 in Platums 160 mm Virsma karsti cinkots Tehniskie dati
AW 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 15 16 FT / 6420664 , 0.27MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AW 15 16 FT / 6420664 , 0.12MB , pdfVides deklarācija AW 15 16 FT / 6420664 , 1.48MB , pdfApvienotās Karalistes atbilstības deklarācija AW 15 16 FT / 6420664 , 0.09MB , pdfREACH Atbilstības deklarācija AW 15 16 FT / 6420664 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 15 16 FT / 6420664 , 0.12MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 1.76MB , pdf
