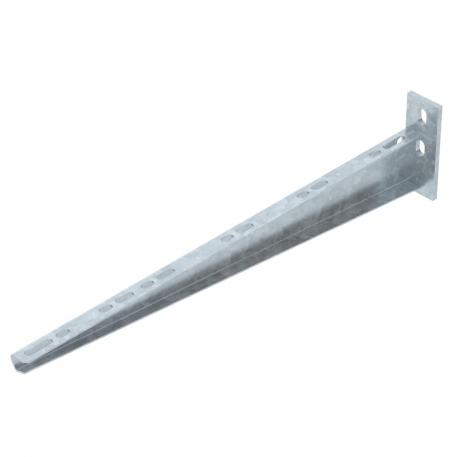

Sienas un statņa balstenis AW 15 2L
Preces Nr. 6420924 | EAN 4012195076841
- Produkta apraksts
-
Produkta aprakstsSienas un statņu balstenis ar piemetinātu augšējo plāksni un diviem nostiprināšanas caurumiem.
-
- Tehniskie dati
-
Izmēri
Augstums 108 mm Augstums 2,83 in Cauruma diametrs 11 mm F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Garums 40 mm Izmērs B510mm Izmērs A 40 mm Izmērs B 510 mm Izmērs H 108 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 20 in Platums 510 mm Virsma karsti cinkots Tehniskie dati
AW 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
