Sienas un fiksācijas balsteņi AWSS FT 910 | 6,5

morepic-1

morepic-2

Sienas un fiksācijas balsteņi AWSS FT

Preces Nr. 6417934 | EAN 4012196340699

Preces Nr. / Tips

Platums

F, izteikts kN

Produkta apraksts

Produkta apraksts

Smagas konstrukcijas sienas balstenis.

Tehniskie dati

Izmēri

Augstums	366 mm
Cauruma diametrs	14 mm
F, izteikts kN	6,5 kN
Funkciju nodrošināšana	nē
Garums	400 mm
Izmērs	B910mm
Izmērs A	400 mm
Izmērs B	910 mm
Izmērs b	160 mm

Izmērs b1	240 mm
Izmērs b2	320 mm
Izmērs H	366 mm
Izpildījums	Sienas balstenis
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	910 mm
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	F, izteikts kN	Preces Nr.	Daudzums	mazākā pārd. vien.
AWSS 21 FT	210 mm	10 kN	6417906	Gabals	1 Gabals
AWSS 31 FT	310 mm	10 kN	6417910	Gabals	1 Gabals
AWSS 41 FT	410 mm	10 kN	6417914	Gabals	1 Gabals
AWSS 51 FT	510 mm	10 kN	6417918	Gabals	1 Gabals
AWSS 61 FT	610 mm	10 kN	6417922	Gabals	1 Gabals
AWSS 71 FT	710 mm	8 kN	6417926	Gabals	1 Gabals
AWSS 81 FT	810 mm	7 kN	6417930	Gabals	1 Gabals
AWSS 91 FT	910 mm	6,5 kN	6417934	Gabals	1 Gabals
AWSS 101 FT	1010 mm	6 kN	6417938	Gabals	1 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F	FRSB 6x12 F	6406122	Gabals	100 Gabals

Lejupielādes

Datu lapa AWSS 91 FT / 6417934 , 0.17MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija AWSS 91 FT / 6417934 , 0.15MB , pdf

REACH Atbilstības deklarācija AWSS 91 FT / 6417934 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija AWSS 91 FT / 6417934 , 0.12MB , pdf

Lejupielāde

Vides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

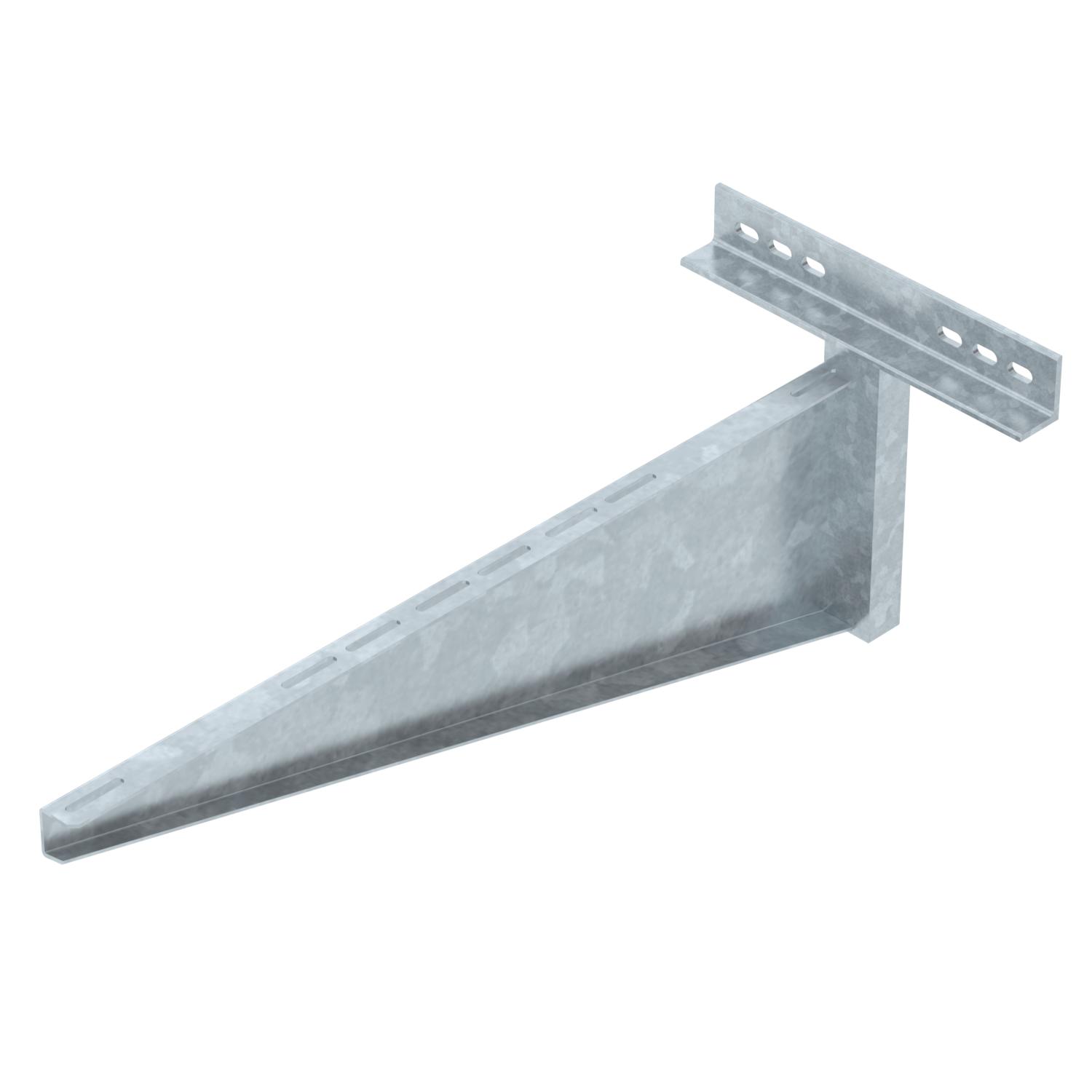

Produkta zīmējums AWSS 91 FT / 6417934, 51.87 kB, jpg

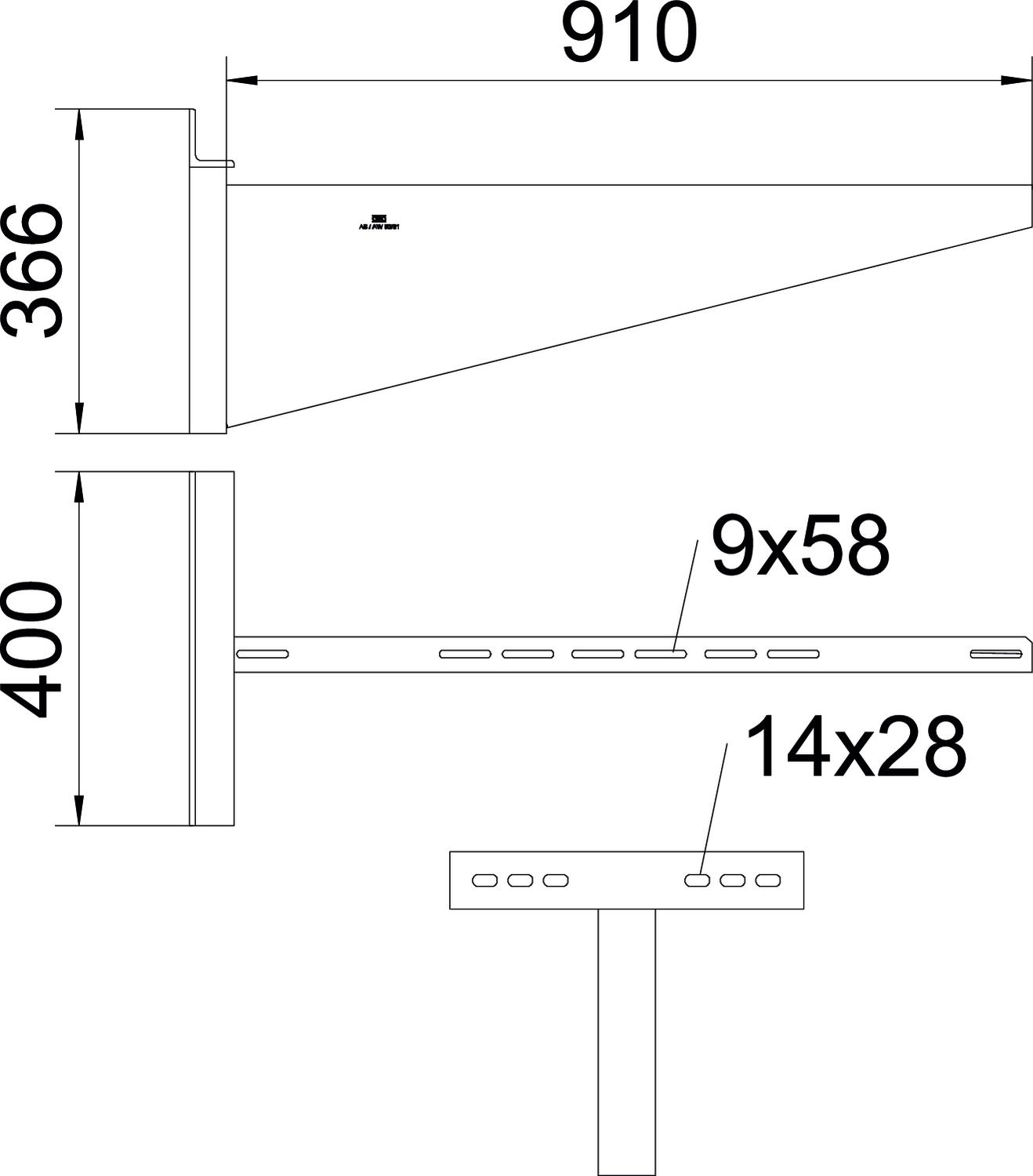

Dimensiju zīmējums AWSS 91 FT / 6417934, 64.97 kB, jpg

AWSS 91 FT / 6417934

6417934_KSTP1.stp, 120.61 kB
