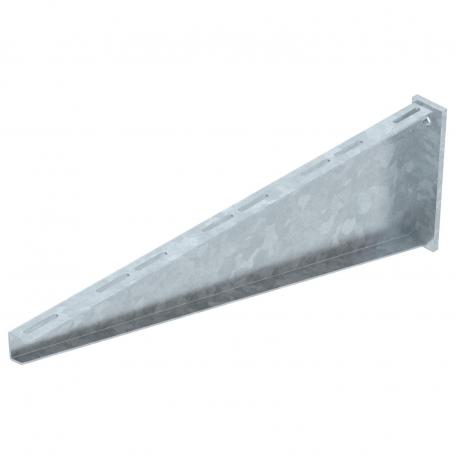

Sienas balstenis AW 80
Preces Nr. 6417884 | EAN 4012196203833
- Produkta apraksts
-
Produkta aprakstsSmagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

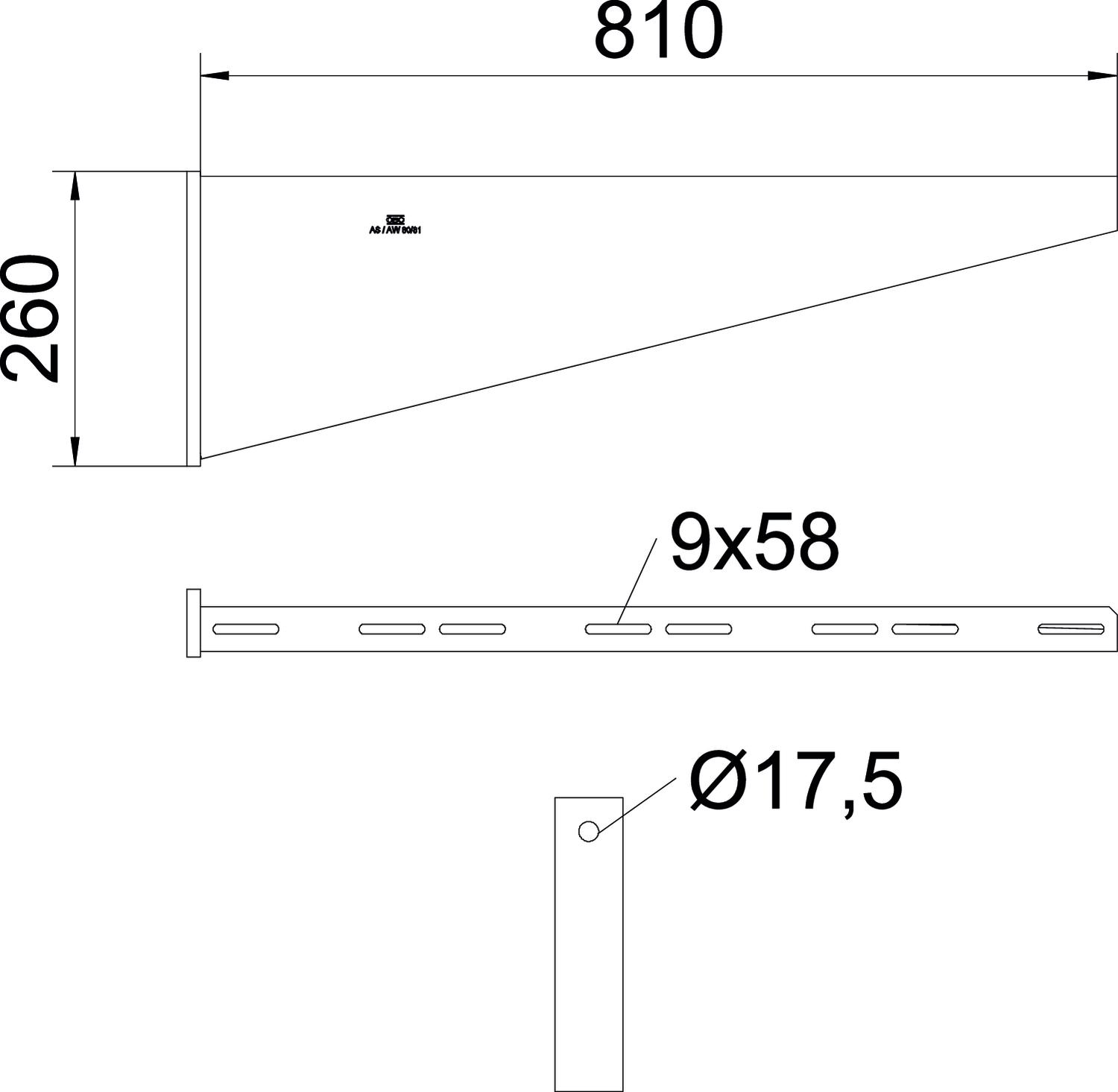

Izmēri
Augstums 260 mm Cauruma diametrs 17,5 mm F, izteikts kN 8 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B810mm Izmērs A 60 mm Izmērs B 810 mm Izmērs H 260 mm Izmērs L 810 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 810 mm Virsma karsti cinkots Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
