Sienas balstenis AW 80
Preces Nr. 6417868 | EAN 4012196203772
- Produkta apraksts
-
Produkta apraksts

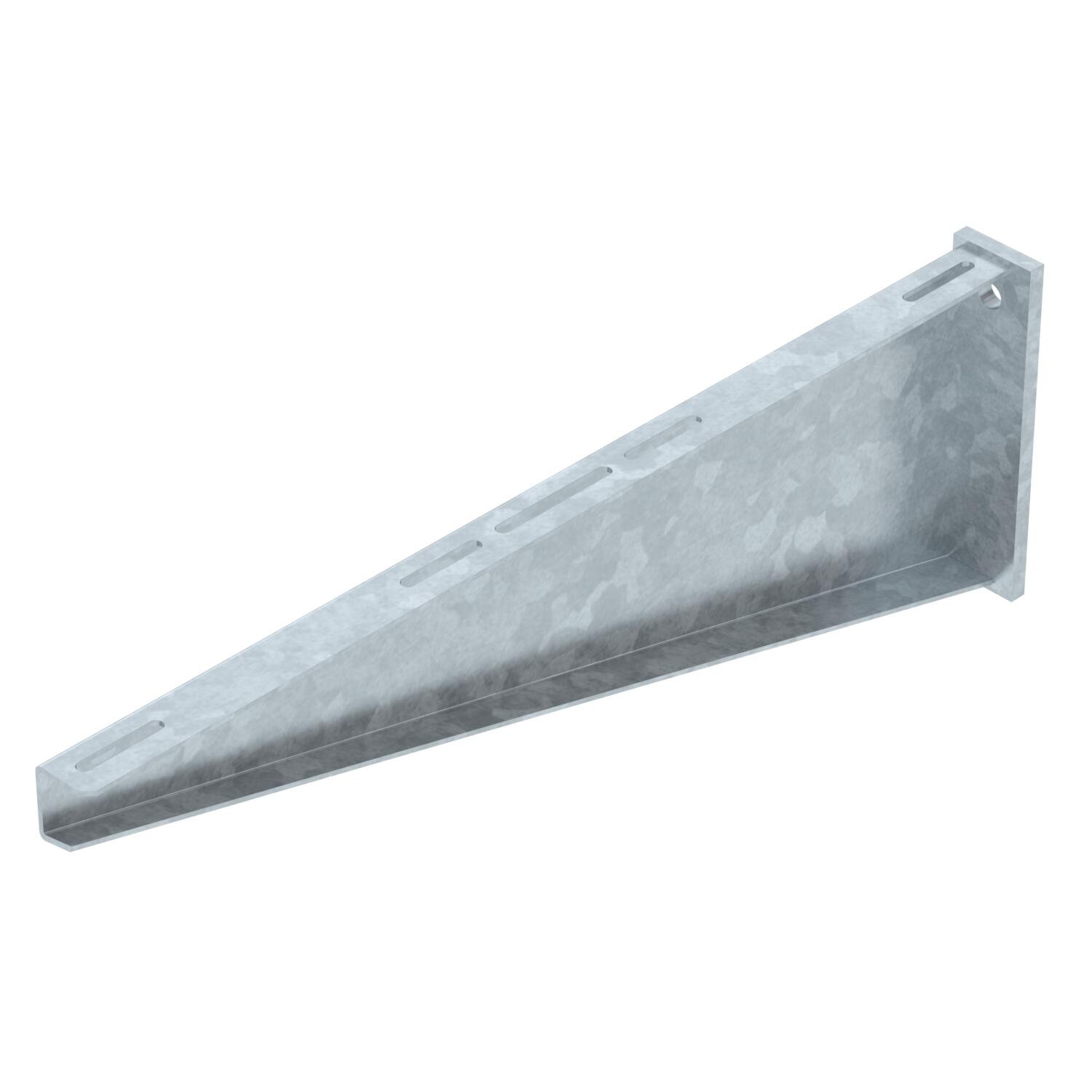

Smagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

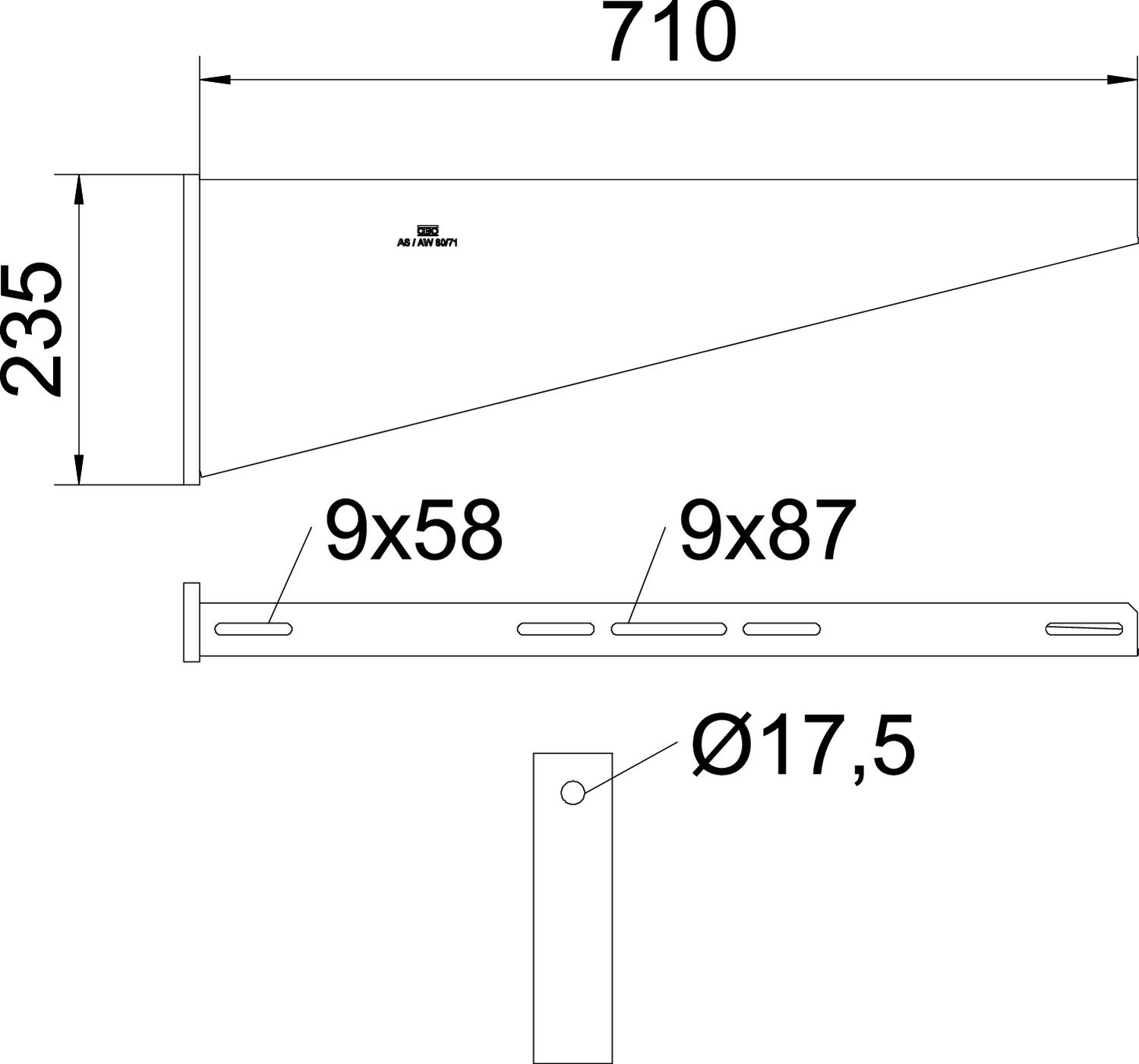

Izmēri
Augstums 235 mm Cauruma diametrs 17,5 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs F, izteikts kN 8 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B710mm Izmērs A 60 mm Izmērs B 710 mm Izmērs H 235 mm Izmērs L 710 mm Izpildījums Sienas un statņa balstenis Krāsa zinc Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 710 mm Virsma karsti cinkots Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 80 71 FT / 6417868 , 0.24MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija AW 80 71 FT / 6417868 , 0.15MB , pdfREACH Atbilstības deklarācija AW 80 71 FT / 6417868 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 80 71 FT / 6417868 , 0.12MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 0.04MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
