Sienas balstenis AW 80
Preces Nr. 6417833 | EAN 4012196203710
- Produkta apraksts
-

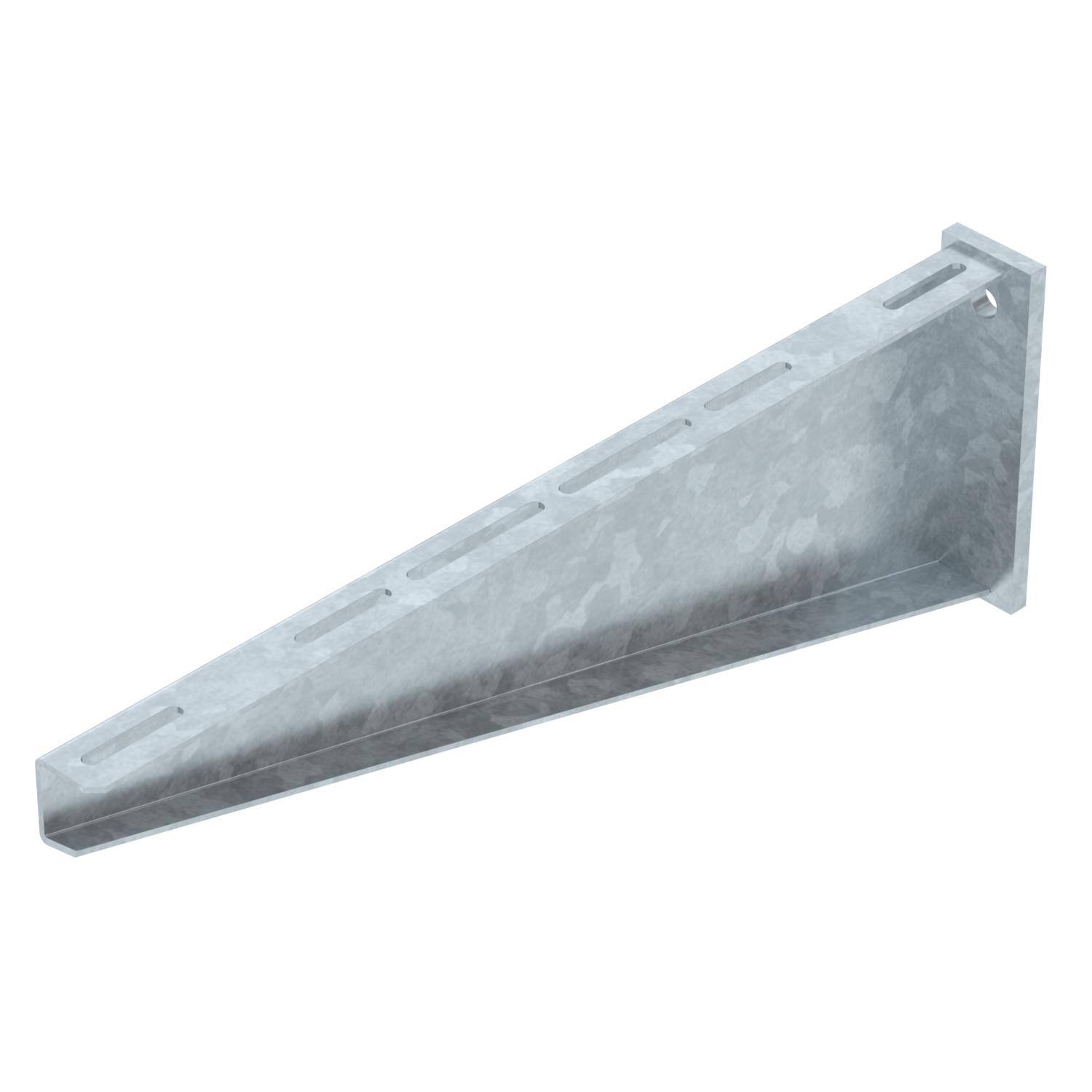

Produkta aprakstsSmagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-

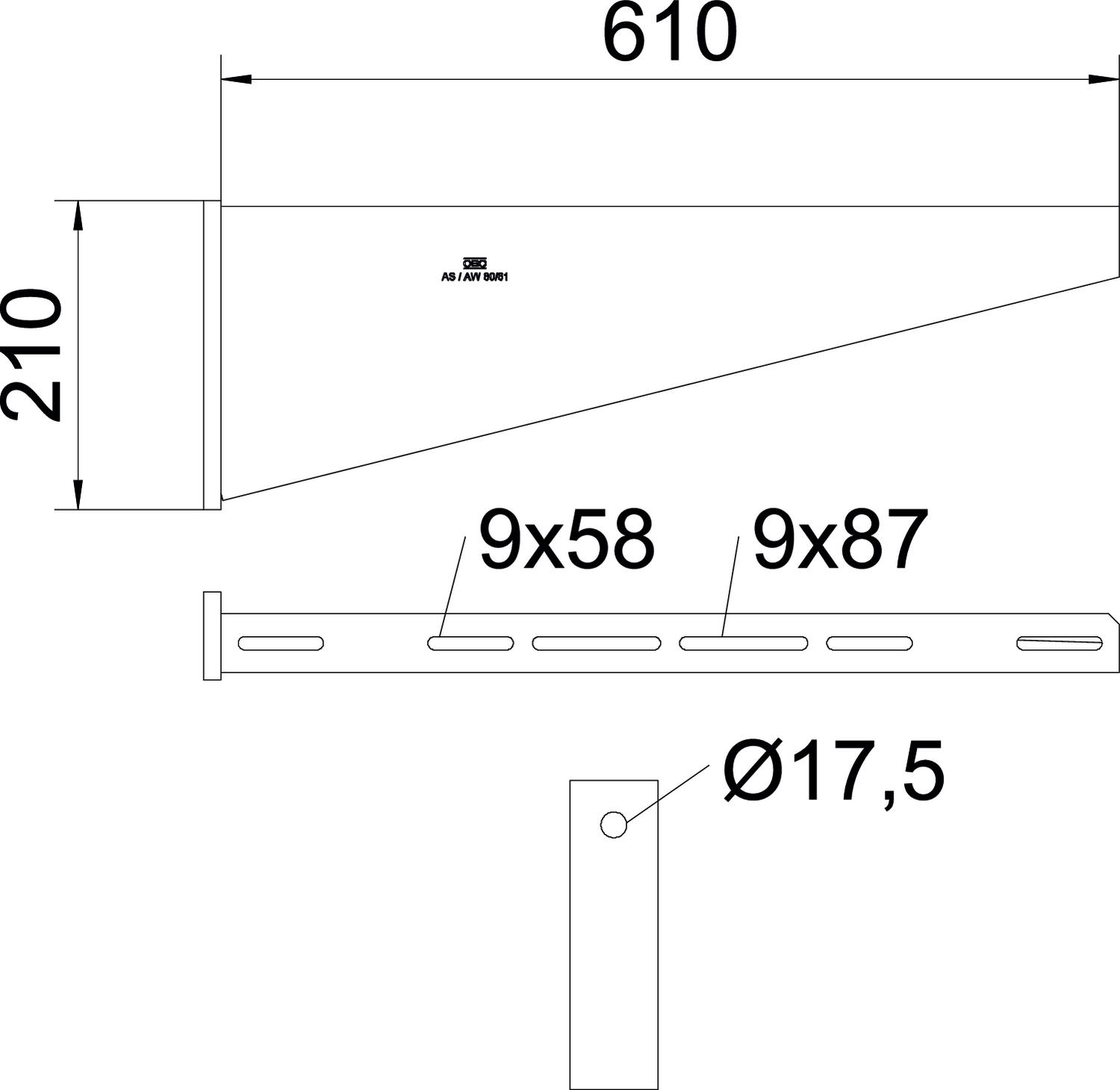

Izmēri
Augstums 210 mm Cauruma diametrs 17,5 mm F, izteikts kN 8 kN Funkciju nodrošināšana nē Garums 60 mm Izmērs B610mm Izmērs A 60 mm Izmērs B 610 mm Izmērs H 210 mm Izmērs L 610 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 610 mm Virsma karsti cinkots Tehniskie dati
AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AW 80 61 FT / 6417833 , 0.24MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija AW 80 61 FT / 6417833 , 0.15MB , pdfREACH Atbilstības deklarācija AW 80 61 FT / 6417833 , 0.12MB , pdfRoHS Atbilstības deklarācija AW 80 61 FT / 6417833 , 0.13MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 0.04MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
