Sienas balstenis AW 80
Preces Nr. 6417752 | EAN 4012196203475
- Produkta apraksts
-
Produkta apraksts

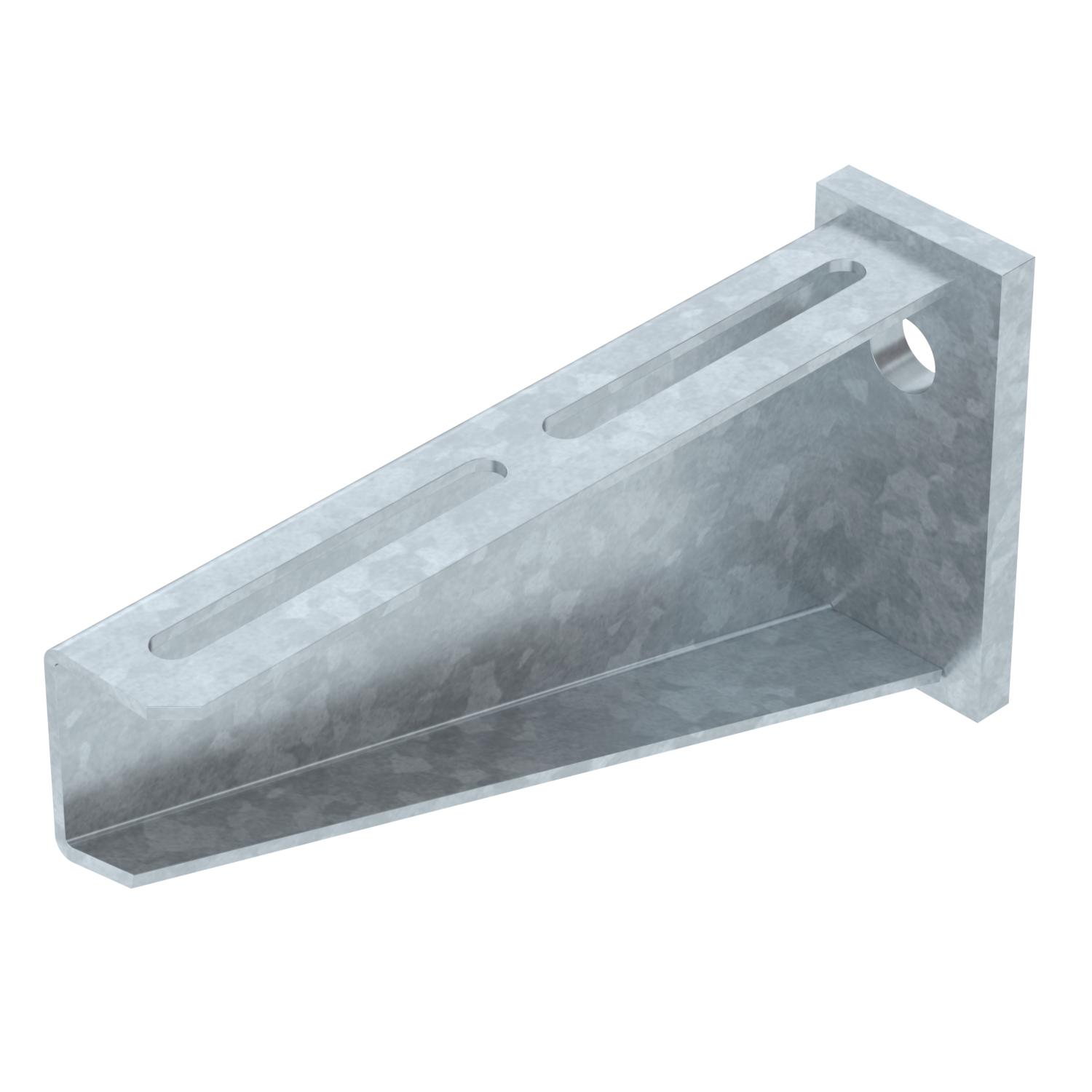

Smagas konstrukcijas sienas balstenis ar piemetinātu augšējo plāksni.
-
- Tehniskie dati
-
Tehniskie dati

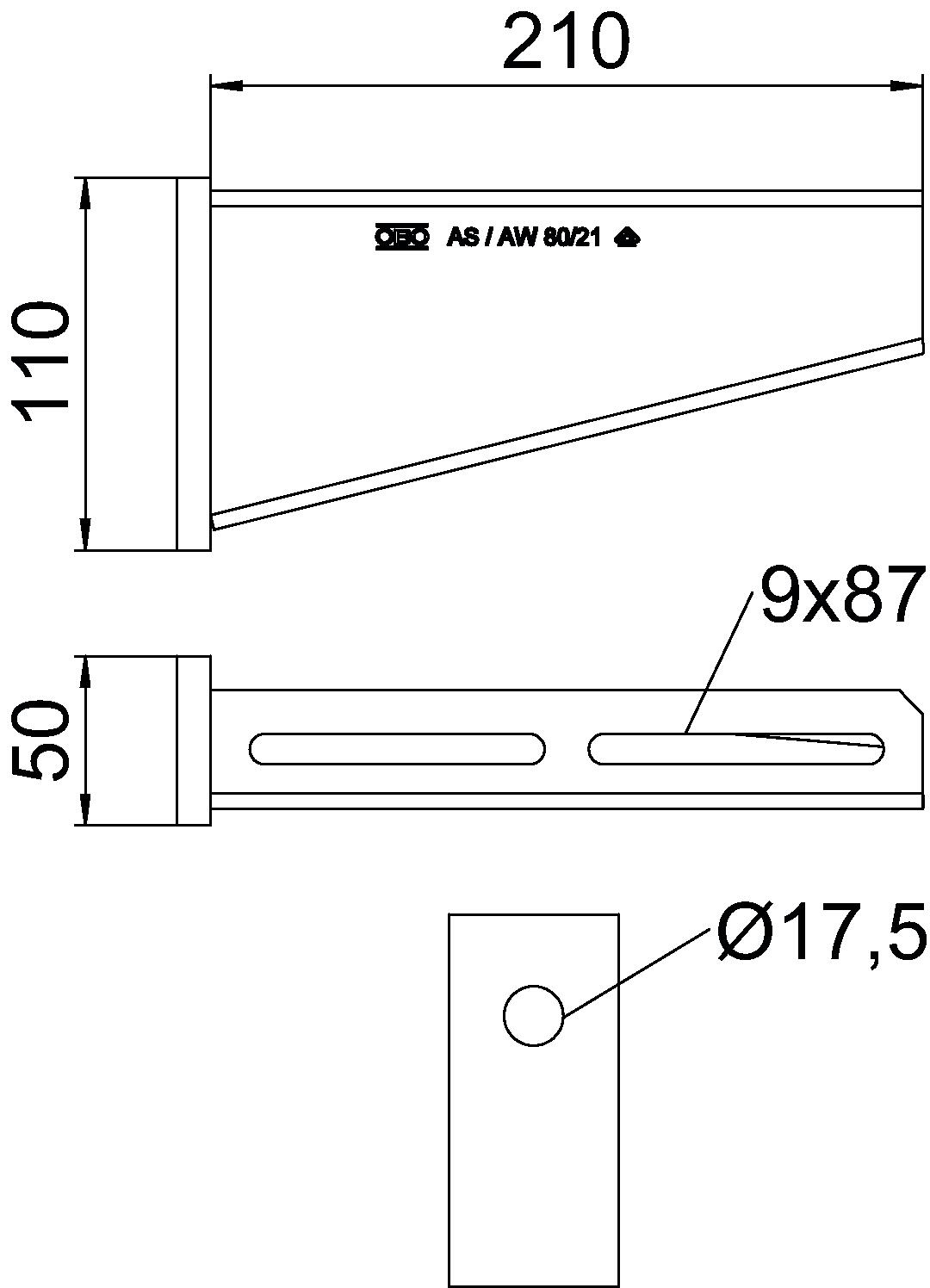

Cauruma diametrs 17,5 mm F, izteikts kN 8 kN Funkciju nodrošināšana nē Izmērs B210mm Izpildījums Sienas un statņa balstenis Leņķa diapazons maks. 90 mm Leņķa diapazons min. 90 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Virsma karsti cinkots Izmēri
Augstums 110 mm Garums 50 mm Izmērs A 50 mm Izmērs B 210 mm Izmērs H 110 mm Izmērs L 210 mm Platums 210 mm Tehniskie dati

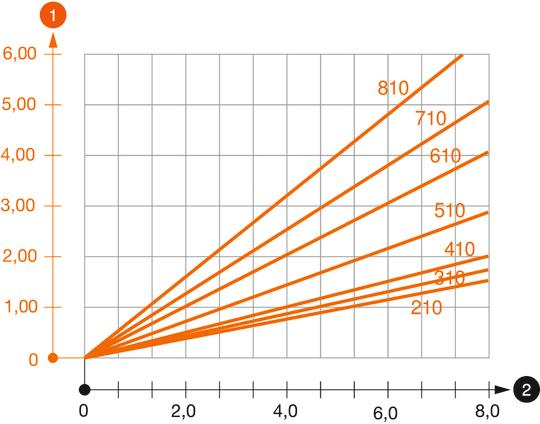

AW 80 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
