Šarnīrsavienojums FS
Preces Nr. 6216650 | EAN 4012195065739
- Produkta apraksts
-
Produkta apraksts

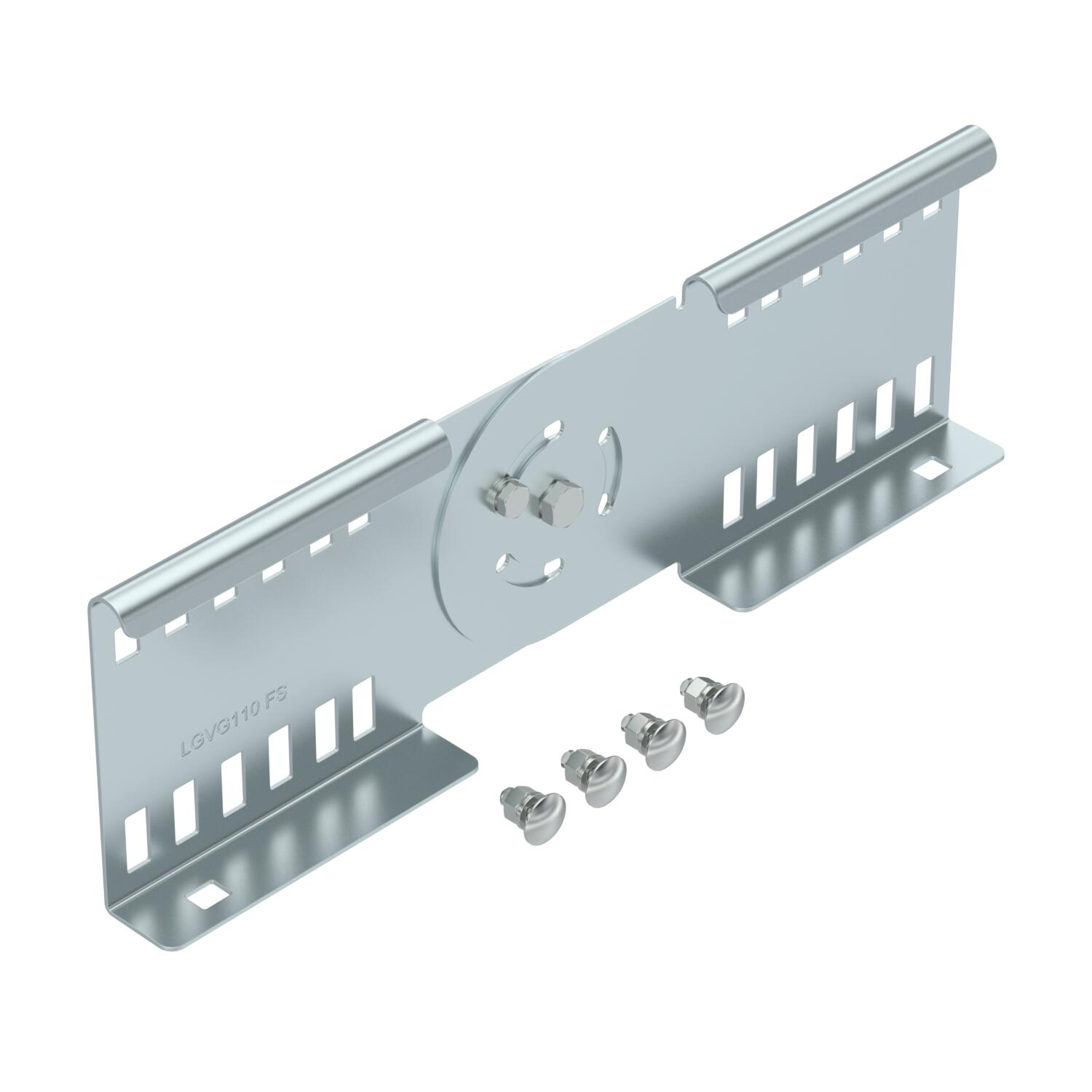

Šarnīrsavienotājs kā ārējs savienotājs, lai savienotu kabeļu trepes un fasondetaļas ar 110 mm augstām malām un ar viscaur ejošu profila perforāciju. Vertikāli regulējams leņķis.
-
- Tehniskie dati
-
Izmēri

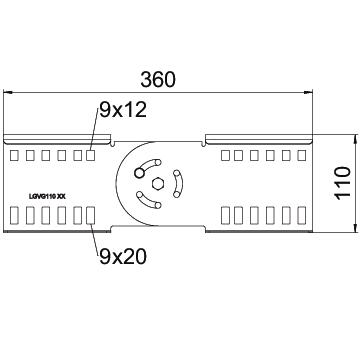

Augstums 110 mm Garums 360 mm Izmēri 114x360 Izpildījums Garenie un leņķa savienotāji Krāsa cinks Līkumu savienotājs, horizontāls nē Līkumu savienotājs, vertikāls jā Loksnes biezums 1,5 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Piemērots kabeļu nesošās sistēmas augstumam 110 mm Piemērots kabeļu renei nē Piemērots kabeļu trepēm jā Piemērots režģveida renei nē Platums 28 mm Savienojuma veids Skrūvējams savienotājs Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa LGVG 110 FS / 6216650 , 0.19MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija LGVG 110 FS / 6216650 , 0.15MB , pdfApvienotās Karalistes atbilstības deklarācija LGVG 110 FS / 6216650 , 0.14MB , pdfREACH Atbilstības deklarācija LGVG 110 FS / 6216650 , 0.12MB , pdfRoHS Atbilstības deklarācija LGVG 110 FS / 6216650 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija, kabeļu trepju sistēmas , 6.45MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
