Šarnīrlīkuma detaļas vāks FS 200 | 1

morepic-1

morepic-2

Šarnīrlīkuma detaļas vāks FS

Preces Nr. 6226210 | EAN 4012196536078

Preces Nr. / Tips

Platums

Loksnes biezums

Produkta apraksts

Produkta apraksts

Vāks ar grozāmiem aizbīdņiem, lai nosegtu šarnīra līkumus ar iemetinātiem spraišļiem.

Tehniskie dati

Tehniskie dati

Ar eņģēm	nē
Funkciju nodrošināšana	nē
Izmērs	B200
Izmērs B	200 mm
Krāsa	cinks
Līkums (leņķis)	regulējams
Loksnes biezums	1 mm
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Piemērots kabeļu renei	nē
Piemērots kabeļu trepēm	jā
Piemērots režģveida renei	nē
Platums	200 mm
Stiprinājuma veids	Pagriežams atslēgs
Virsma	cinkots
Virziena maiņa	vertikāli augšupvērsts/lejupvērsts

Visi tipi

Visi tipi

Tips	Platums	Loksnes biezums	Preces Nr.	Daudzums	mazākā pārd. vien.
LGBED 200 FS	200 mm	1 mm	6226210	Gabals	1 Gabals
LGBED 300 FS	300 mm	1 mm	6226212	Gabals	1 Gabals
LGBED 400 FS	400 mm	1 mm	6226214	Gabals	1 Gabals
LGBED 500 FS	500 mm	1,25 mm	6226216	Gabals	1 Gabals
LGBED 600 FS	600 mm	1,25 mm	6226218	Gabals	1 Gabals

Lejupielādes

Datu lapa LGBED 200 FS / 6226210 , 0.17MB , pdf

Vadlīnijas KTS Kabeltragsysteme , 1.61MB , pdf

Brošūra Metinātu kabeļu trepju sistēma , 2.10MB , pdf

Katalogs Kabeltragsysteme , 45.23MB , pdf

ES Atbilstības deklarācija LGBED 200 FS / 6226210 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija LGBED 200 FS / 6226210 , 0.09MB , pdf

Lejupielāde

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

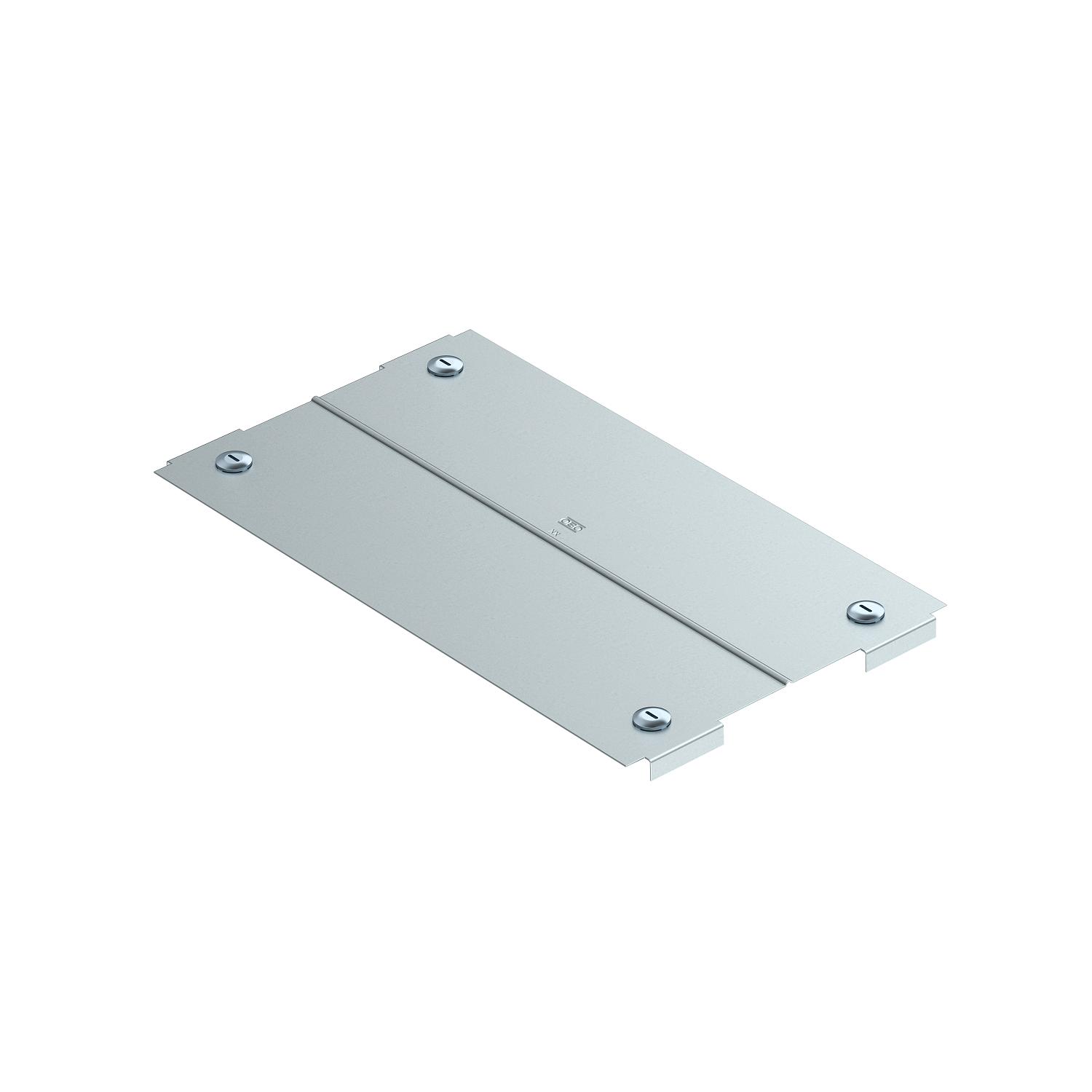

Produkta zīmējums LGBED 200 FS / 6226210, 42.86 kB, jpg

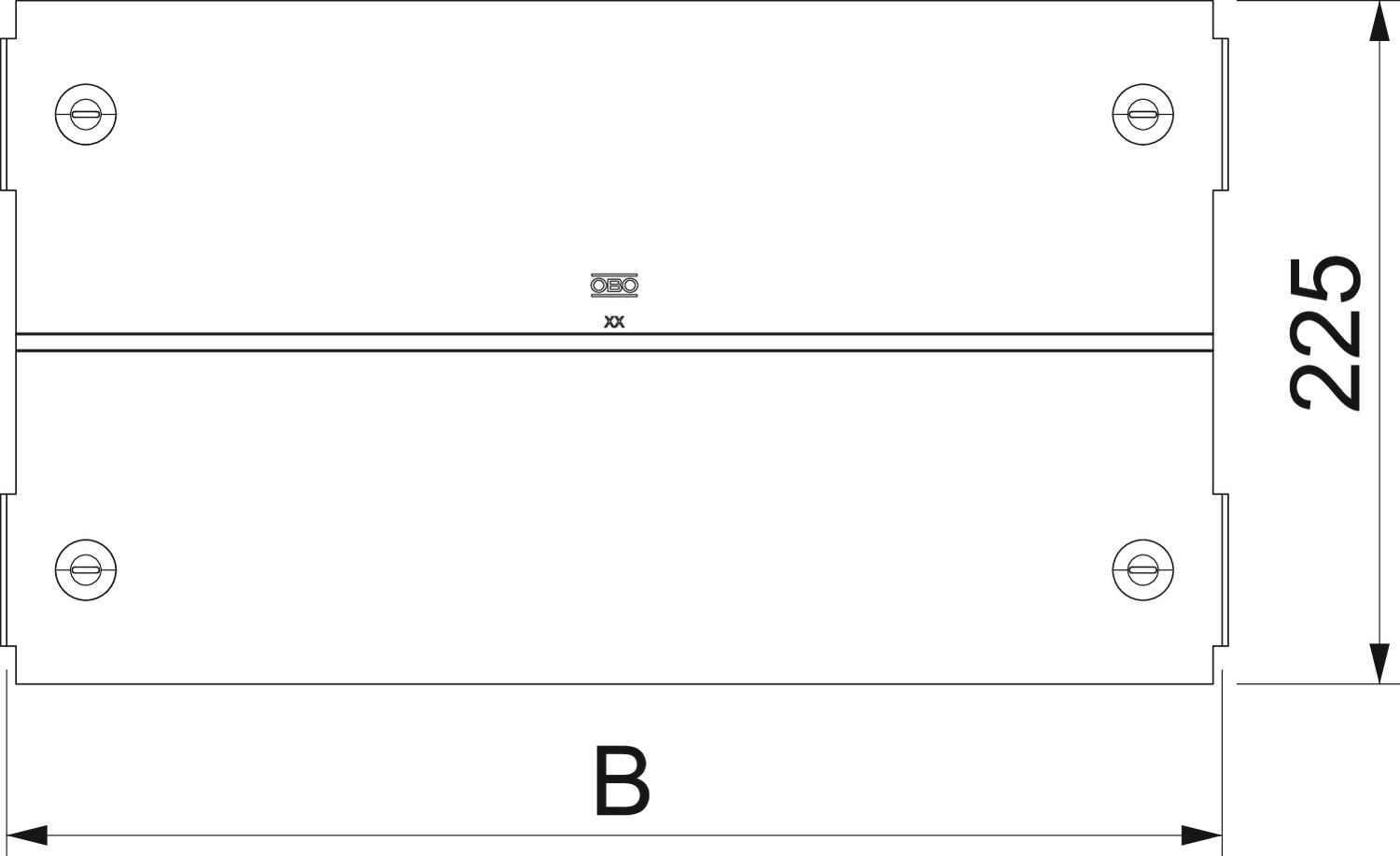

Dimensiju zīmējums LGBED 200 FS / 6226210, 38.80 kB, jpg
