Samazināšanas leņķis un gala noslēgplāksne 110 FS 100 | 110

morepic-1

morepic-2

Samazināšanas leņķis un gala noslēgplāksne 110 FS

Preces Nr. 7111096 | EAN 4012196242771

Preces Nr. / Tips

Platums

Augstums	110 mm

Produkta apraksts

Produkta apraksts

Pārejas leņķis un gala nosegplāksne kabeļu renēm ar malas augstumu 110 mm.

Tehniskie dati

Izmēri

Augstums	4 in
Augstums	110 mm
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Izmērs	110x100
Izmērs B	100 mm
Krāsa	cinks

Loksnes biezums	1 mm
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	4 in
Platums	100 mm
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Platums	Augstums	Preces Nr.	Daudzums	mazākā pārd. vien.
RWEB 110 FS	100 mm	110 mm	7111096	Gabals	1 Gabals
RWEB 115 FS	150 mm	110 mm	7111201	Gabals	1 Gabals
RWEB 120 FS	200 mm	110 mm	7111207	Gabals	1 Gabals
RWEB 130 FS	300 mm	110 mm	7111304	Gabals	1 Gabals
RWEB 140 FS	400 mm	110 mm	7111428	Gabals	1 Gabals
RWEB 150 FS	500 mm	110 mm	7111509	Gabals	1 Gabals
RWEB 155 FS	550 mm	110 mm	7111541	Gabals	1 Gabals
RWEB 160 FS	600 mm	110 mm	7111740	Gabals	1 Gabals

Lejupielādes

Datu lapa RWEB 110 FS / 7111096 , 0.22MB , pdf

Vadlīnijas KTS cable tray systems , 1.61MB , pdf

Katalogs Cable support systems , 45.23MB , pdf

ES Atbilstības deklarācija RWEB 110 FS / 7111096 , 0.15MB , pdf

Apvienotās Karalistes atbilstības deklarācija RWEB 110 FS / 7111096 , 0.09MB , pdf

Lejupielāde

REACH Atbilstības deklarācija RWEB 110 FS / 7111096 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija RWEB 110 FS / 7111096 , 0.12MB , pdf

Lejupielāde

Montāžas instrukcija Latchable Magic cable tray systems , 11.60MB , pdf

Montāžas instrukcija General information on the mounting , 2.61MB , pdf

Montāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf

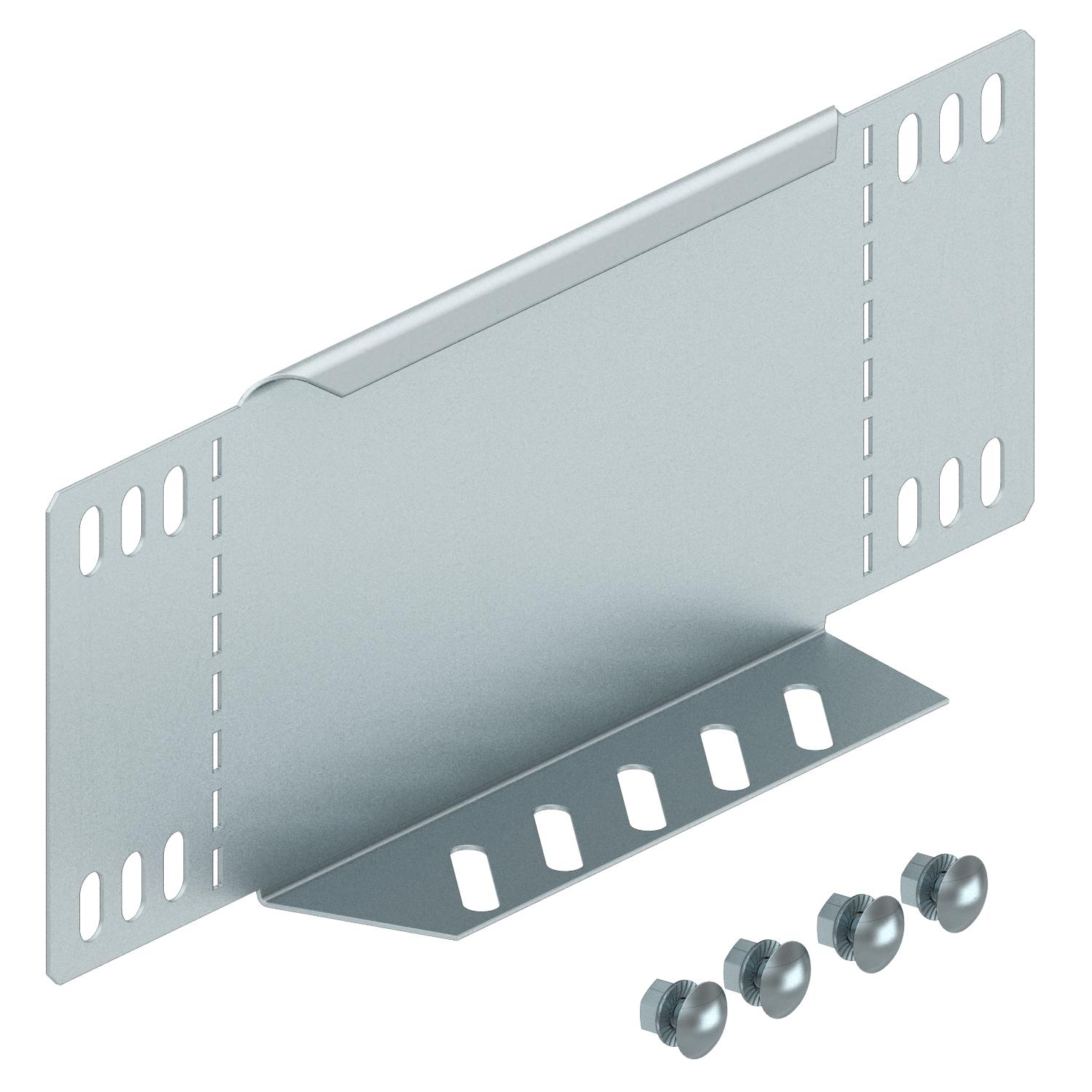

Produkta zīmējums RWEB 110 FS / 7111096, 130.90 kB, jpg

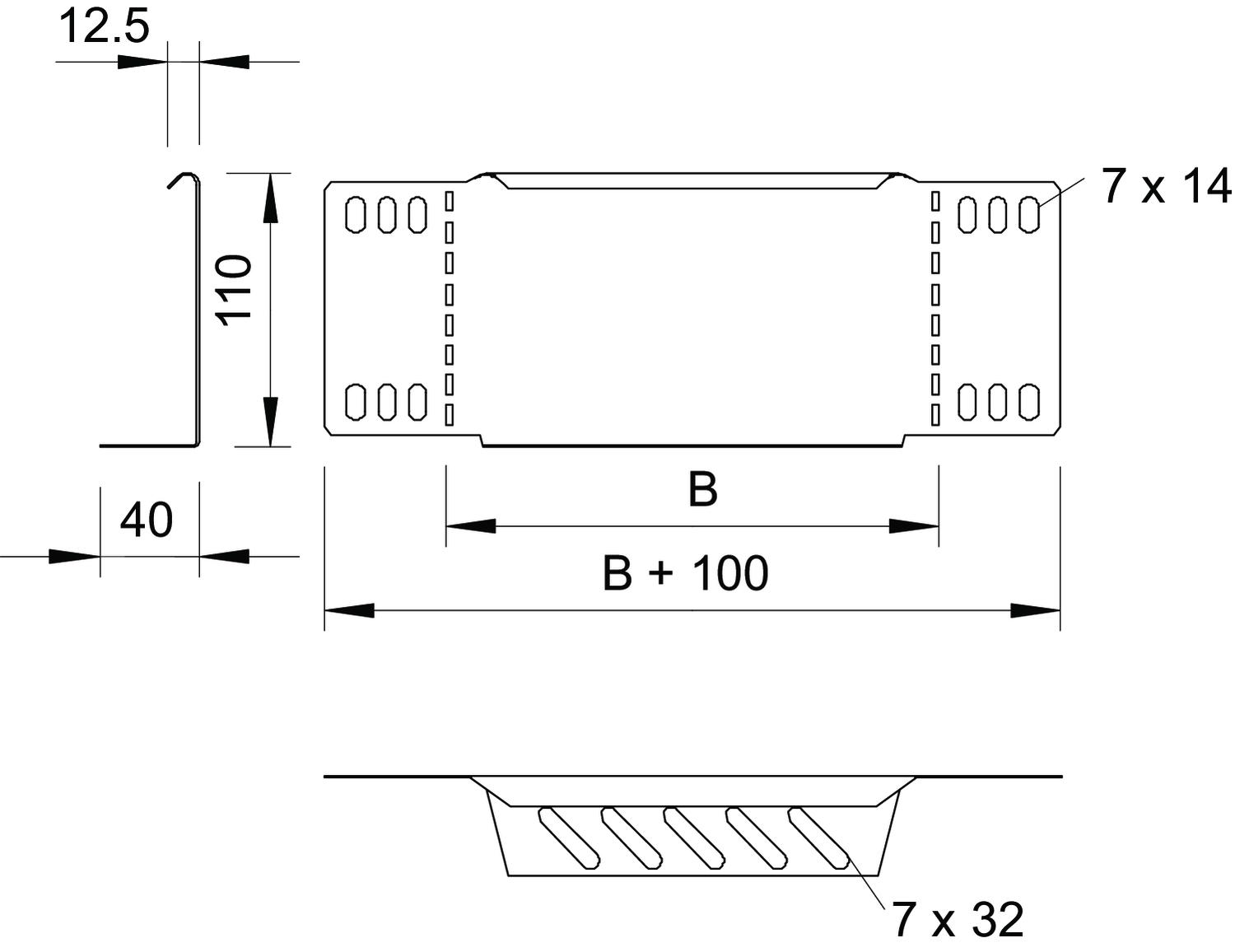

Dimensiju zīmējums RWEB 110 FS / 7111096, 62.54 kB, jpg

RWEB 110 FS / 7111096

7111096_KSTP1.stp, 148.71 kB
