Rindas nozarspaiļu kopnes 35 mm², polipropilēna

Preces Nr. 2056590 | EAN 4012195300069

2056590 / 80 CE WS/EKL 5E
12
35 mm²
750 V
balts
Produkta apraksts

Produkta apraksts

Pārbaudīts atb. EN 60998.
Misiņa spailes, galvaniski cinkotas tērauda skrūves, 12 polu, atsevišķās spailēs sadalāmas līstes.
Skrūves nevar izkrist.
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +80 °C.
Nominālais šķērsgriezuma laukums 35 - mm²
Nominālais spriegums 750 V
Nominālā strāva 125 A
Katrā pusē pie spailēm var pievienot maks. 35 mm² daudzdzīslu vai 25 mm² smalkdzīslu vadus.
  • Austrijas elektrotehnikas apvienība, Austrija
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • halogēnu nesaturoši; hloru, fluoru un bromu nesaturoši
  • ugunsizturīgs 850 °C
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Nominālais šķērsgriezums 35 mm²
Tehniskie dati

Tehniskie dati

Apkārtējās vides temperatūra 80 °C

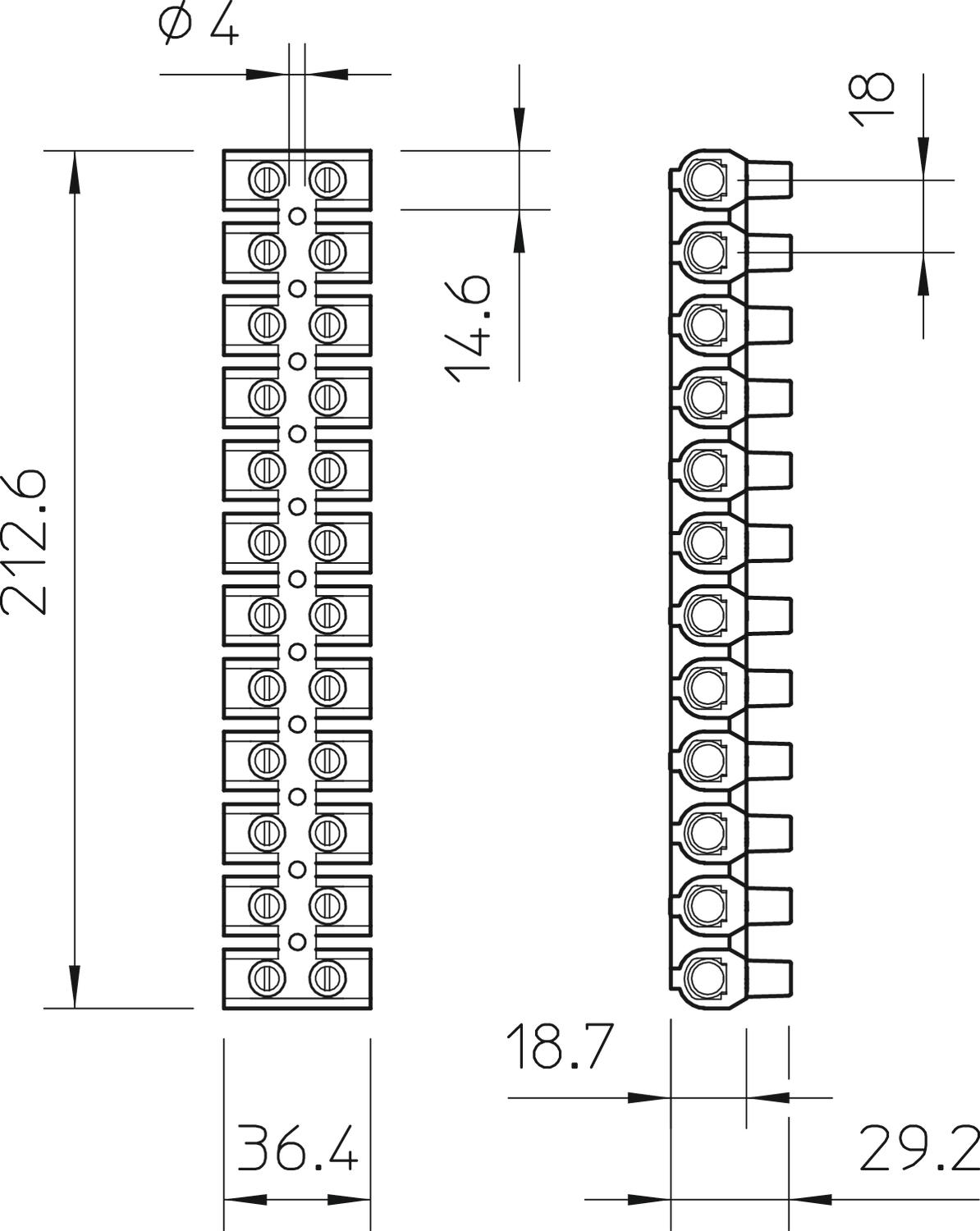

Augstums 29,2 mm
Caurspīdīgs
Elektropieslēguma 1. izpildījums Skrūvsavienojums
Elektropieslēguma 2. izpildījums Skrūvsavienojums
Garums 212,6 mm
Izmantošanas temperatūras diapazons maks. 80 °C
Izmantošanas temperatūras diapazons min. -5 °C
Izmērs 35,0mm²
Klemmes daudzums 12
Krāsa balts
Materiāls Polipropilēns
Nepieciešama noslēgplātne
Nominālā strāva 125 A
Nominālais diametrs min. 35 mm²
Nominālais spriegums 750 V
Piemērots elastīgiem vadiem
Piemērots vairākdzīslu vadiem
Piemērots viendzīslas kabelim
Pieslēguma pozīcija no sāniem
Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa maks. 25 mm²
Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa min. 25 mm²
Pievienojams vada šķērsgriezums, vairāku dzīslu maks. 35 mm²
Pievienojams vada šķērsgriezums, vairāku dzīslu min. 35 mm²
Platums 36,4 mm
Polu skaits 12
Šķērsgriezums Katrā pusē pie spailēm var pievienot maks. 35 mm² daudzdzīslu vai 25 mm² smalkdzīslu vadus mm²
Spaiļu pieslēgvietu skaits katram polam 2
Sprādziendroša konstrukcija
Urbto caurumu attālums vidū 18 mm
Visi tipi

Visi tipi

Tips Klemmes daudzums Nominālais diametrs min. Nominālais spriegums Krāsa Preces Nr. Daudzums mazākā pārd. vien.
80 CE WS/EKL 5E 12 35 mm² 750 V balts 2056590
10 Gabals
