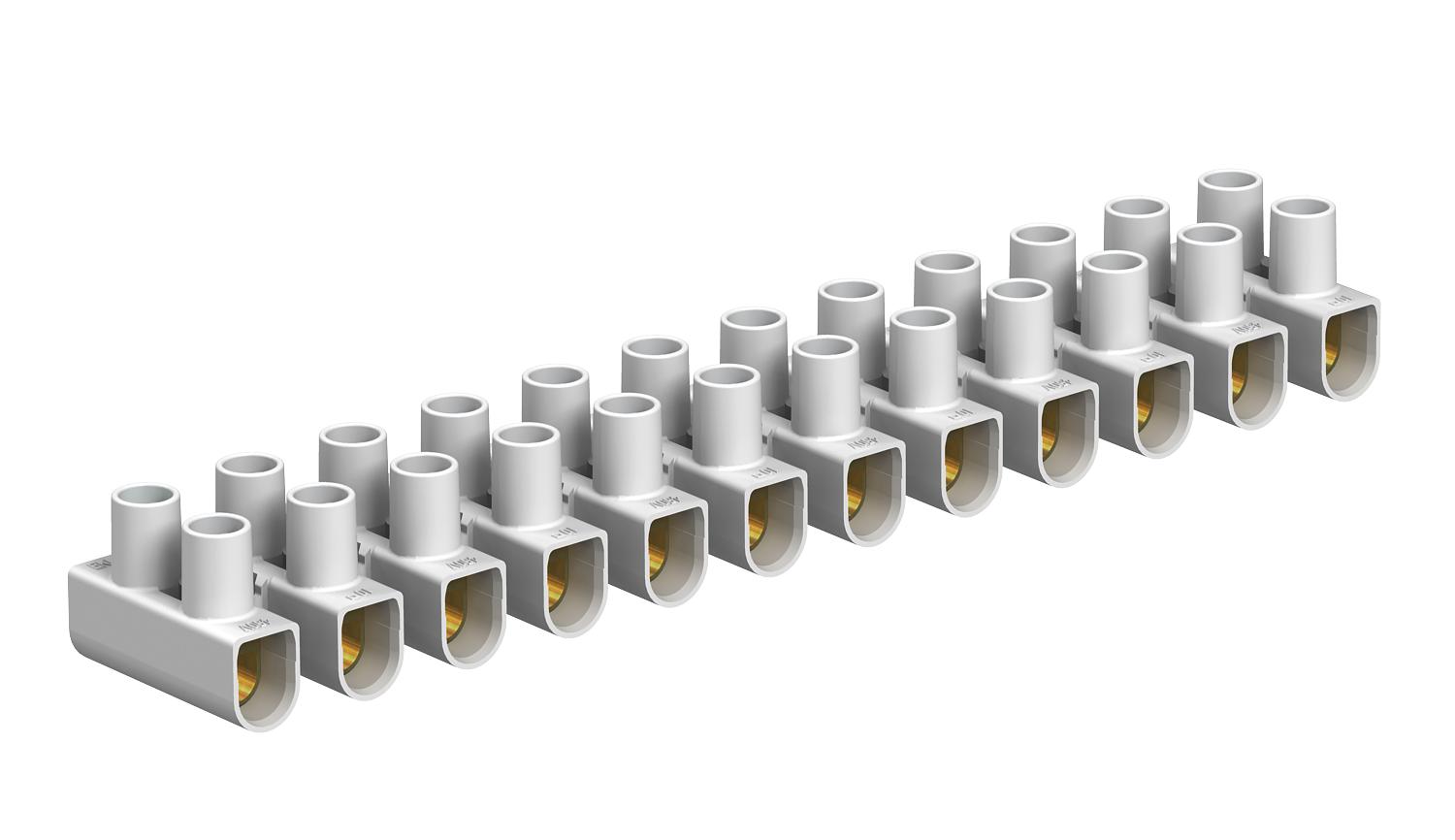

Rindas nozarspaiļu kopnes 10 mm², polipropilēna

Preces Nr. 2056372 | EAN 4012195702498

2056372 / 76 CE WS/EKL 2 S
12
10 mm²
450 V
balts
Produkta apraksts

Produkta apraksts

Pārbaudīts atb. EN 60998.
Tērauda spailes, galvaniski cinkotas tērauda skrūves, 12 polu, atsevišķās spailēs sadalāmas līstes "twist'n'pull".
Skrūves nevar izkrist.
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +80 °C.
Nominālais šķērsgriezuma laukums 10 - mm²
Nominālais spriegums 450 V
Nominālā strāva 57 A
Katrā pusē pie spailēm var pievienot maks. 10 mm² viendzīslas vai 6 mm² daudzdzīslu/elastīgus vadus.
  • AENOR, Producto Certificado, Spānija
  • CEBEC, Beļģija
  • KEMA-KEUR, Nīderlande
  • Austrijas elektrotehnikas apvienība, Austrija
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • AFNOR Francijas standartu institūta kvalitātes zīme
  • halogēnu nesaturoši; hloru, fluoru un bromu nesaturoši
  • ugunsizturīgs 850 °C
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Nominālais šķērsgriezums 10 mm²
Tehniskie dati

Tehniskie dati

Apkārtējās vides temperatūra 80 °C
Augstums 17 mm
Caurspīdīgs
Elektropieslēguma 1. izpildījums Skrūvsavienojums
Elektropieslēguma 2. izpildījums Skrūvsavienojums
Garums 134 mm
Izmantošanas temperatūras diapazons maks. 80 °C
Izmantošanas temperatūras diapazons min. -5 °C
Izmērs 10,0mm²
Klemmes daudzums 12
Krāsa balts
Materiāls Polipropilēns
Nepieciešama noslēgplātne
Nominālā strāva 57 A
Nominālais diametrs min. 10 mm²
Nominālais spriegums 450 V
Piemērots elastīgiem vadiem
Piemērots vairākdzīslu vadiem
Piemērots viendzīslas kabelim
Pieslēguma pozīcija no sāniem
Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa maks. 6 mm²
Pievienojams vada šķērsgriezums, smalkās stieples bez dzīslas uzgaļa min. 2,5 mm²
Pievienojams vada šķērsgriezums, vairāku dzīslu maks. 6 mm²
Pievienojams vada šķērsgriezums, vairāku dzīslu min. 2,5 mm²
Pievienojams vada šķērsgriezums, viendzīslas maks. 10 mm²
Pievienojams vada šķērsgriezums, viendzīslas min. 2,5 mm²
Platums 23 mm
Polu skaits 12
Šķērsgriezums Katrā pusē pie spailēm var pievienot maks. 10 mm² viendzīslas vai 6 mm² daudzdzīslu/elastīgus vadus mm²
Spaiļu pieslēgvietu skaits katram polam 2
Sprādziendroša konstrukcija
Urbto caurumu attālums vidū 11,5 mm
Visi tipi

Visi tipi

Tips Klemmes daudzums Nominālais diametrs min. Nominālais spriegums Krāsa Preces Nr. Daudzums mazākā pārd. vien.
76 CE WS/EKL 2 S 12 10 mm² 450 V balts 2056372
10 Gabals
