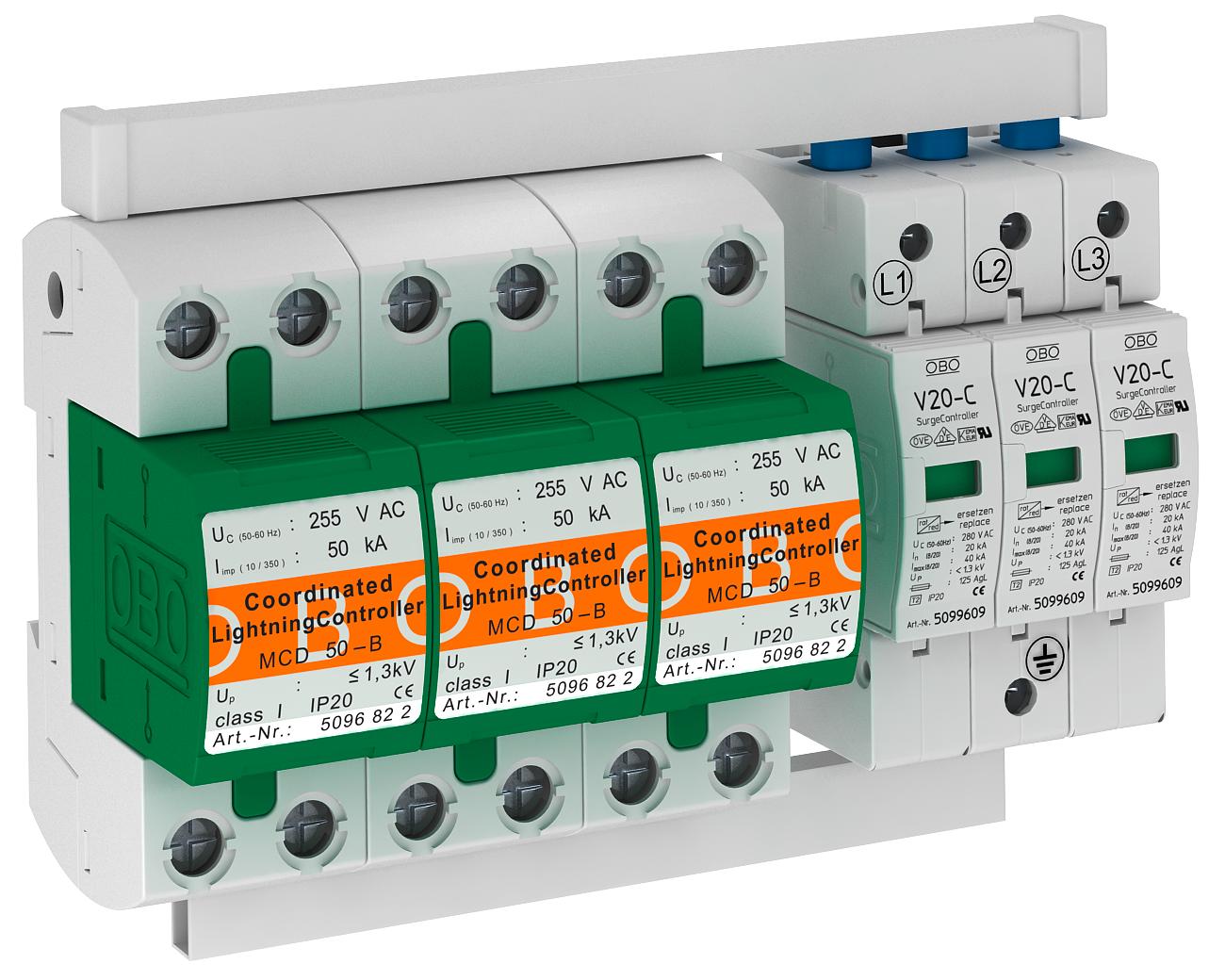

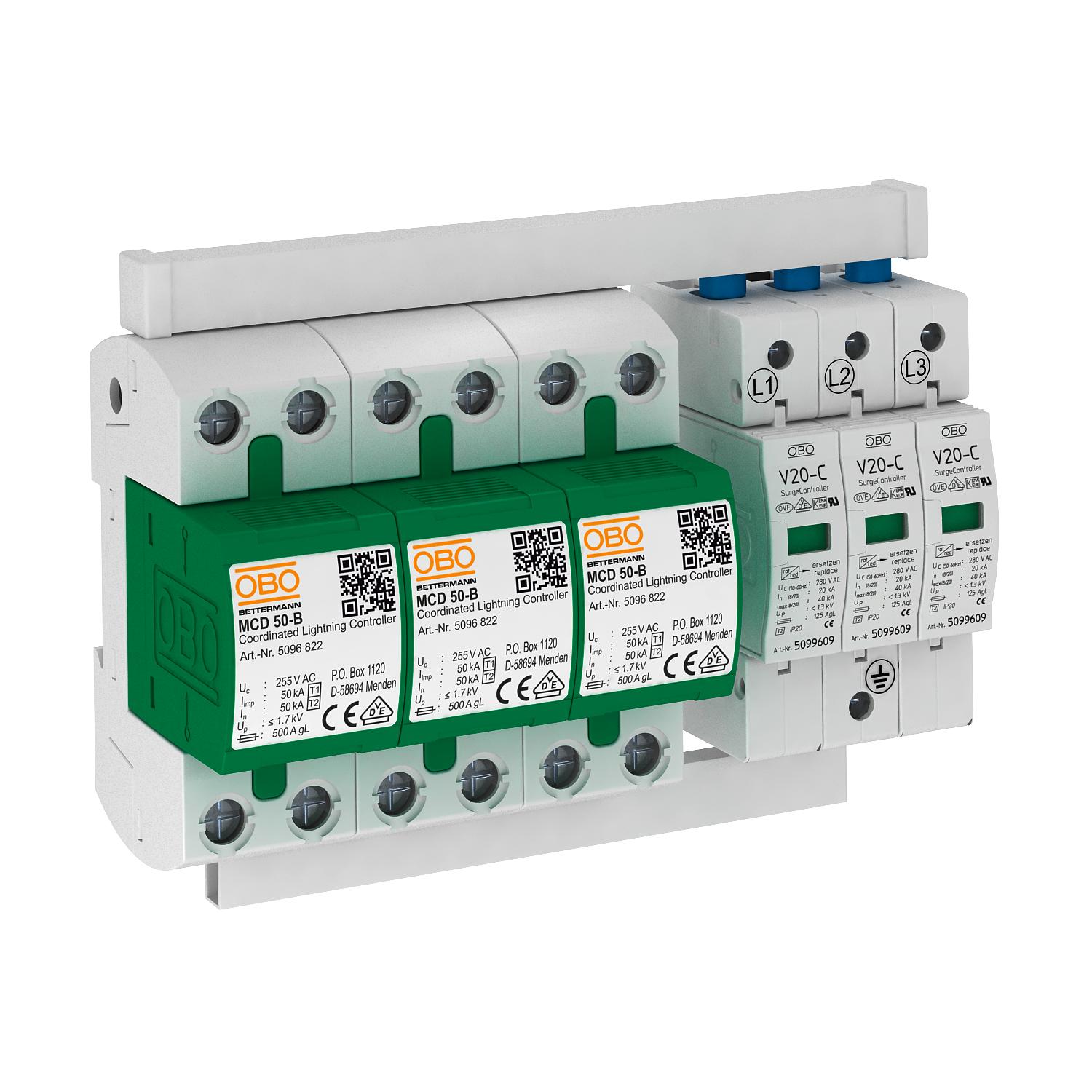

Protection-Set MCD + V20, 3 polu
Preces Nr. 5089754 | EAN 4012195405528
- Produkta apraksts
-
Produkta aprakstsProtection-Set, zibensaizsardzības un pārspriegumaizsardzības novadītāju kombinācija, tips 1+2
• Zibensaizsardzības potenciālu izlīdzināšanai atb VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja līdz 50 kA (10/350) katram polam
• Novadītājs, iespraužams, ar savienojuma tiltiem, pieslēgumu spailes ir marķētas
• Iekapsulēti, dzirksteles neizvadoši novadītāji ievietošanai sadalītāju korpusos
Pielietojums: mobilo sakaru sistēmās un industriālos objektos ar īpašām prasībām.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atbildes laiks <25 ns Augstākais ilgtermiņa spriegums AC 255 V Augstākais pastāvīgais spriegums (L-N) 255 V Ekspluatācijas temperatūra maks. 85 °C Ekspluatācijas temperatūra min. -40 °C Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 100 kA Īssavienojuma izturība 25 kA Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 25 kA Izmērs 255V Izpildījums 3 polu; 255V Izpūtošs nē LPZ 0→2 Maksimālā aizsardzība pie ieejas 125 A Maksimālā impulsu strāva novadītājā (8/20 μs) 100 kA Maksimumstrāvas aizsardzība tīkla pusē 125 Nominālā noplūdes strāva (8/20 µs) 50 kA Nominālais spriegums AC (50/60 Hz) 230 V Polu izpildījums 3 Polu skaits 3 Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 25 kA SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija nē Tīkla tips TN-C Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 50 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 mm² Zibens impulsa strāva (10/350) [kopējā] 100 kA Zibens impulsa strāva (10/350 μs) 50 kA - Visi tipi
- Lejupielādes
-
Datu lapa PS3-B+C TNC / 5089754 , 0.29MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Überspannungsschutz , 28.42MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdfŠim produktam nav pieejami preču apraksti
