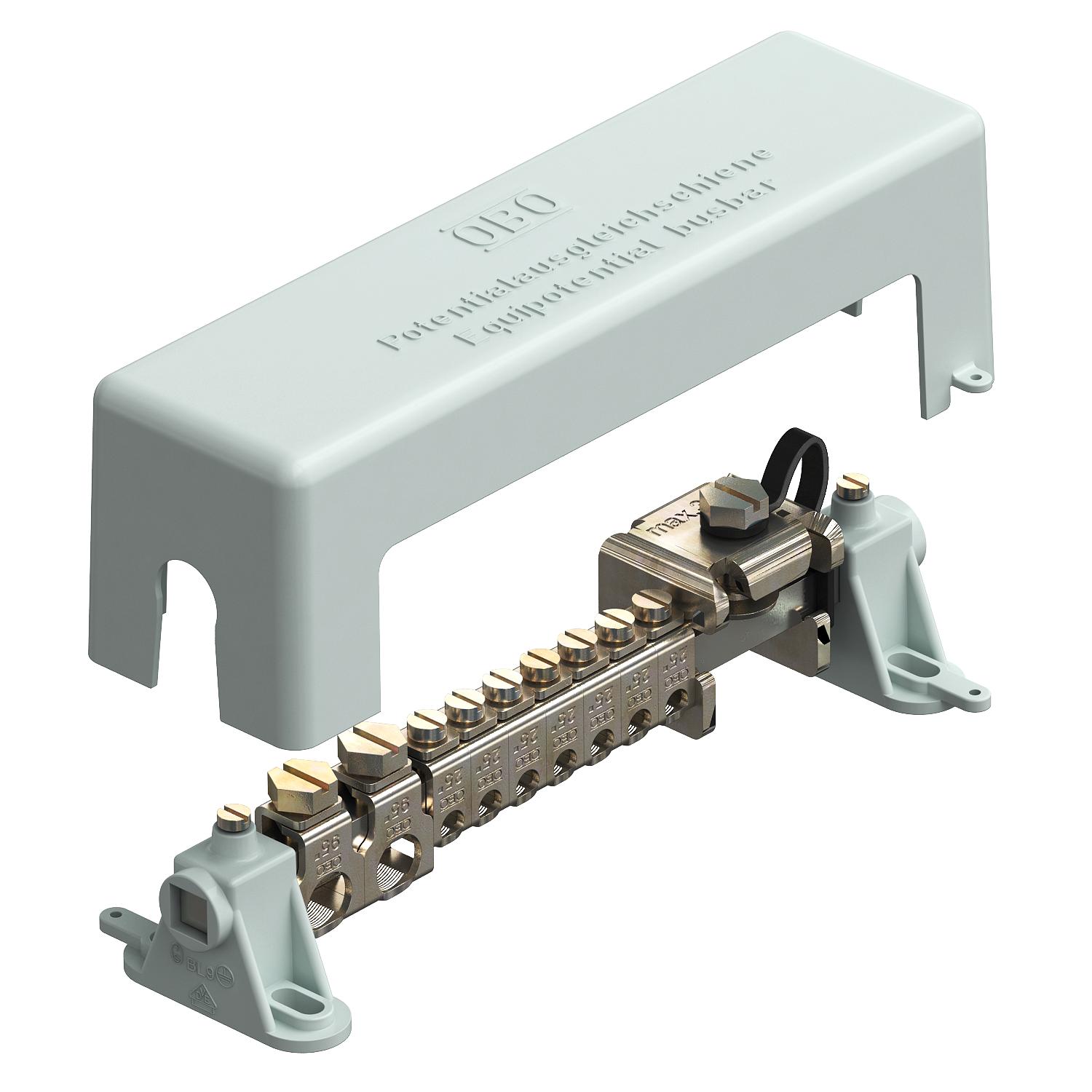

Potenciālu izlīdzināšanas kopne iekštelpām, pārbaudījis VDE
Preces Nr. 5015650 | EAN 4012195378556
- Produkta apraksts
-
Produkta aprakstsPotenciālu izlīdzināšanas sliede potenciālu izlīdzināšanai atb. DIN VDE 0100-410/-540 un zibensaizsardzības potenciālu izlīdzināšanai atb. DIN VDE 0185-305
Atb. VDE 0618, 1.daļai
Ar spaiļu līsti 10 x 10 mm no niķelēta misiņa
Ar kontaktiem drošiem spaiļu blokiem no galvaniski cinkota tērauda
Nosegplāksne un kopņu kronšteini no pelēka polistirola
Nosegplāksni var plombēt/aprakstīt
Zibensizlādes strāvas novadīšanas spēja 100 kA (10/350)
Kronšteins skrūvju nostiprināšanai pret izskrūvēšanos (nepieciešams, piem., rūpniecībā)
Pievienošanas iespējas:
7 viendzīslas vai daudzdzīslu vadi 2,5-25 mm², vai smalkdzīslu vadi līdz 16 mm² (maks. Ø 7 mm)
2 viendzīslas vai daudzdzīslu vadi 25-95 mm² vai smalkdzīslu vadi līdz 70 mm² (maks. Ø 13,5 mm)
1 plakans kabelis 30 x 3,5 mm
ar noplombējamu pārsegu,
no triecienizturīgas plastmasas
-
- Tehniskie dati
-

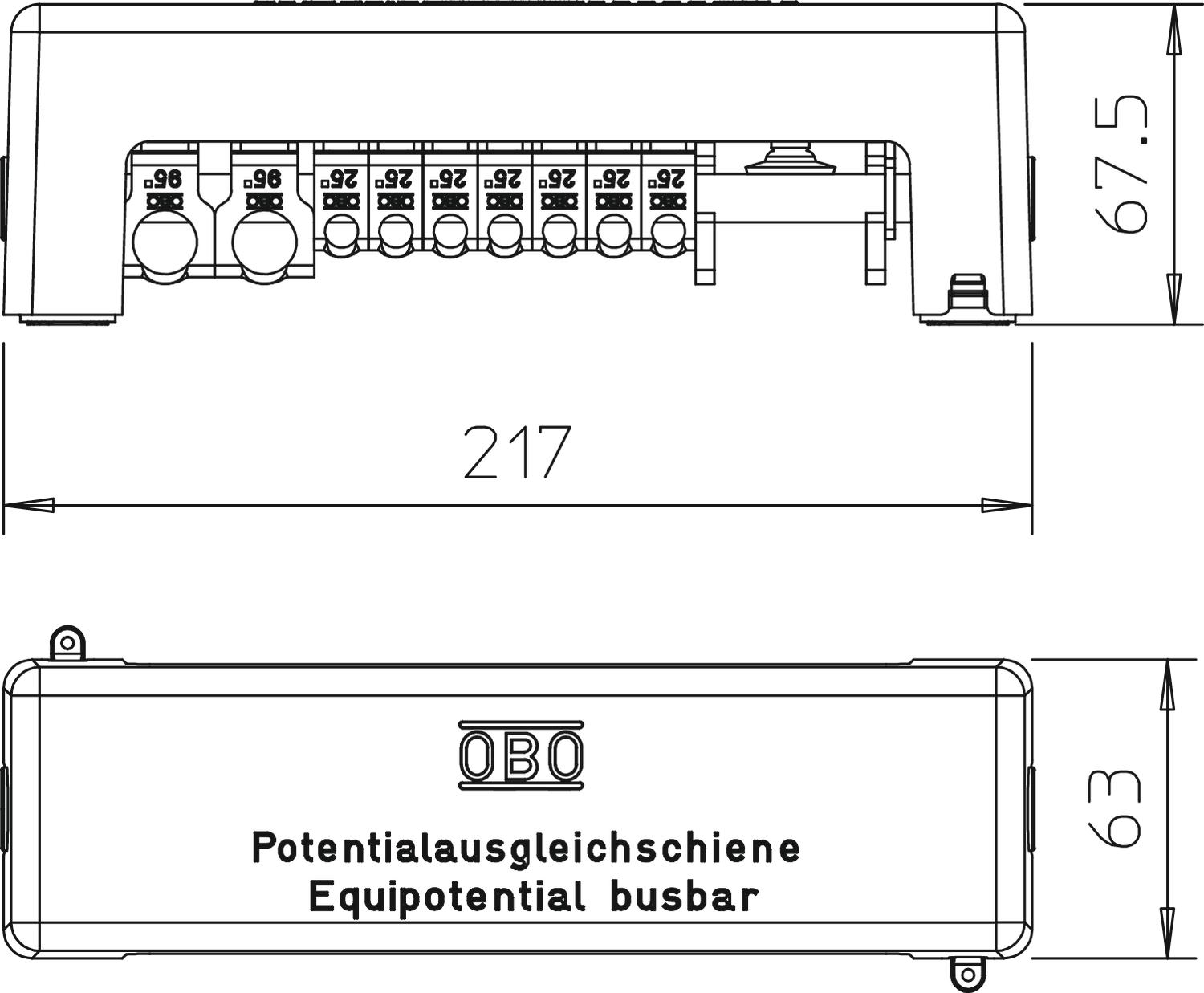

Izmēri
Augstums 67,5 mm CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 1,668 kg CO₂e / 1 Gabals Garums 217 mm Izmērs 217mm Izolators jā Izpildījums ar vāku Konstrukcijas veids Modulāra uzbūve Kontaktsliedes materiāls Misiņš Kontaktsliedes virsma Niķelēts Krāsa pelēks Materiāls misiņa Pieslēgumu skaits, plakanvads līdz 30 mm 1 Pieslēgumu skaits, vads līdz 25 mm², stingrs 7 Pieslēgumu skaits, vads līdz 95 mm², stingrs 2 Platums 63 mm Spailes materiāls Tērauds Spailes virsma galvaniski cinkota - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

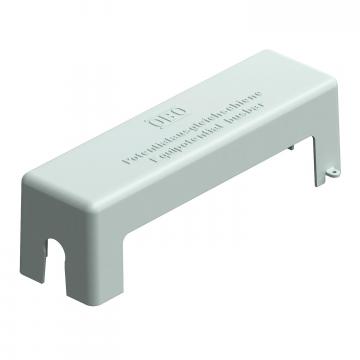

Vāks, paredzēts 1801 VDE
1801 AH 5015707 1 Gabals

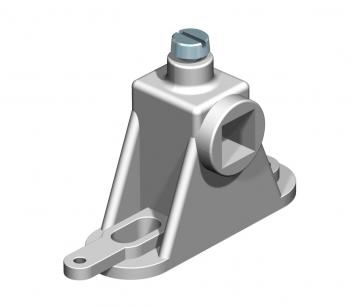

Kopņu kronšteini, paredzēti 1801 VDE
1801 SCH 5015715 10 Gabals

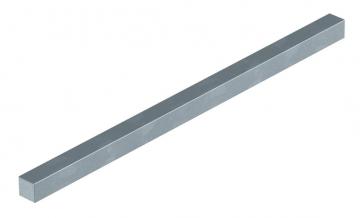

Kontaktu kopne, paredzēta 1801 VDE
1801 KL1 5015723 1 Gabals

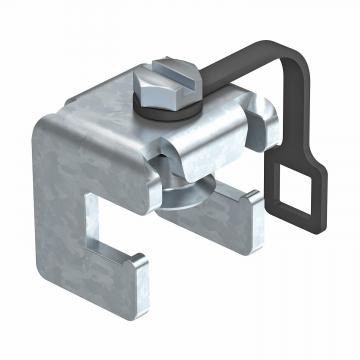

Plakanvadu spaile līdz FL 30, paredzēta 1801 VDE
1801 RK30 5015731 1 Gabals

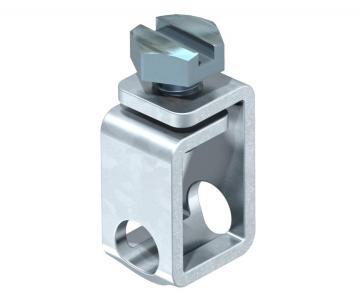

Plakanvadu spaile sākot līdz 25 mm², paredzēta 1801 VDE
1801 RK25 5015758 10 Gabals

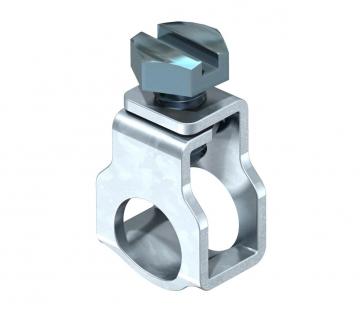

Plakanvadu spaile sākot no 25 mm², paredzēta 1801 VDE
1801 RK95 5015766 10 Gabals

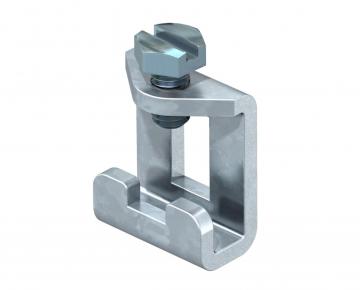

Plakanvadu spaile sākot no FL 30, paredzēta 1801 VDE
1801 RK40 5015774 1 Gabals - Lejupielādes
-
Datu lapa 1801 VDE / 5015650 , 0.25MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfES Atbilstības deklarācija 1801 VDE / 5015650 , 0.12MB , pdfREACH Atbilstības deklarācija 1801 VDE / 5015650 , 0.12MB , pdfRoHS Atbilstības deklarācija 1801 VDE / 5015650 , 0.13MB , pdf
